精密轴承公差在仪器中的应用优化建议
【摘要】：表8-40 仪器用精密轴承4A级公差——内圈图8-4 P区与N区中多子的扩散运动P区的多子空穴越过交界面扩散到N区，被N区的多子自由电子复合而消失；同时，N区的多子自由电子越过交界面扩散到P区，然后被P区的多子空穴复合而消失。表8-41 仪器用精密轴承4A级公差——外圈图8-5平衡状态下的PN结2. PN结的单向导电性当PN结无外加电压时，载流子的扩散与漂移处于动态平衡状态，因此流过PN结的总电流为零。
GB/T 5800—2003《滚动轴承 仪器用精密轴承》规定了公差等级为5A、4A的仪器用精密轴承的公差。本标准修改采用国际标准ISO 1224：1984（E）《滚动轴承 仪器精密轴承》，代替GB/T 5800—1986。对于外圈无凸缘的仪器用精密轴承，其公差代号与定义见表8-2和表8-3。对于外圈带凸缘的仪器精密轴承，还需补充下列代号（图8-5）：
D1——外圈凸缘公称外径；
ΔD1s——外圈凸缘的单一外径偏差；
C1——外圈凸缘公称宽度；
ΔC1s——外圈凸缘单一宽度偏差；
VC1s——外圈凸缘宽度变动量；
Sd1——内孔表面素线于内圈基准端面倾斜度的变动量；
Sea1——成套轴承外圈凸缘背面对轴向跳动。
仪器用精密轴承公差分为5A、4A级（旧标准GB/T5800—1986分为Da、Ca级），其公差见表8-38～表8-41。
图8-5 外圈带凸缘的仪器用精密轴承
表8-38 仪器用精密轴承5A级公差——内圈（GB/T 5800—2003）
① 包括该尺寸。
② 配对或组配安装的轴承内圈的总宽度公差为0～-200μm（-0.0079in）乘以安装的轴承数。
③ 内圈基准端面对内孔跳动的最大允许值（Sdmax）为
Sd1max见本表，di为内圈沟道直径。

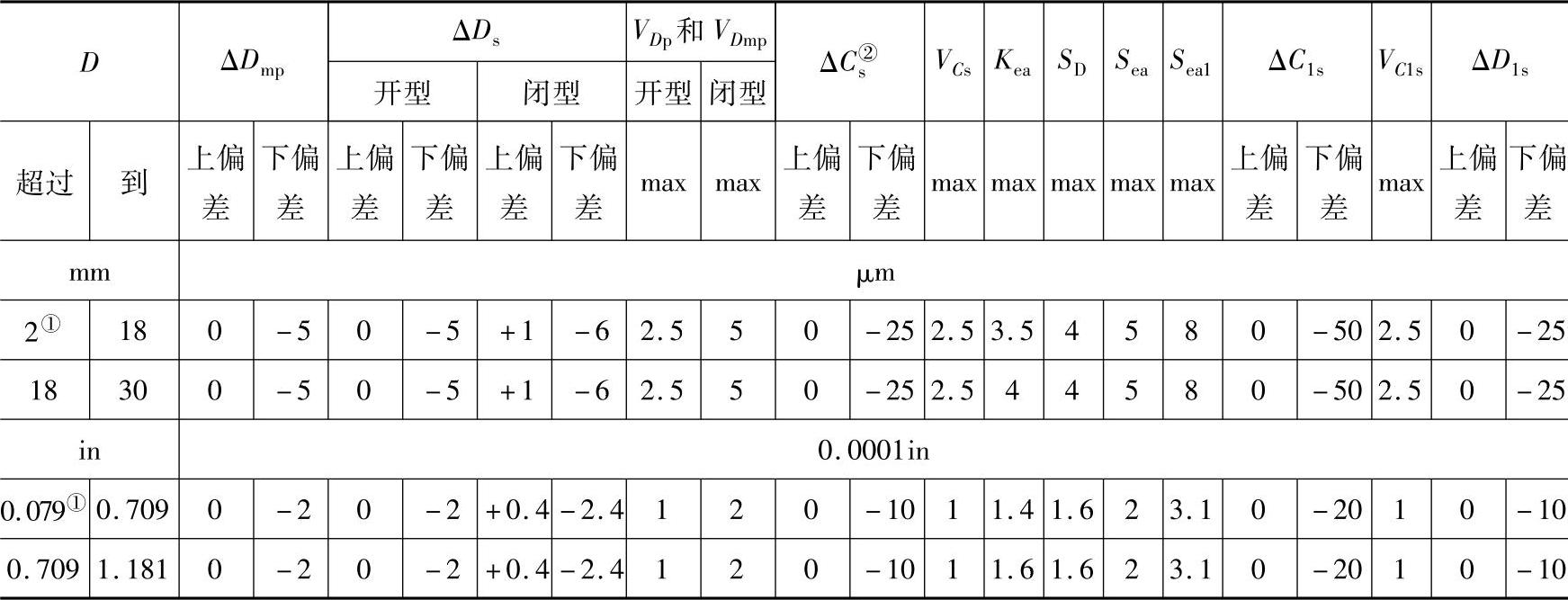

表8-39 仪器用精密轴承5A级公差——外圈
（续）
① 包括该尺寸。
② 配对或组配安装的轴承外圈的总宽度公差为0～-200μm（-0.0079in）乘以安装的轴承数。

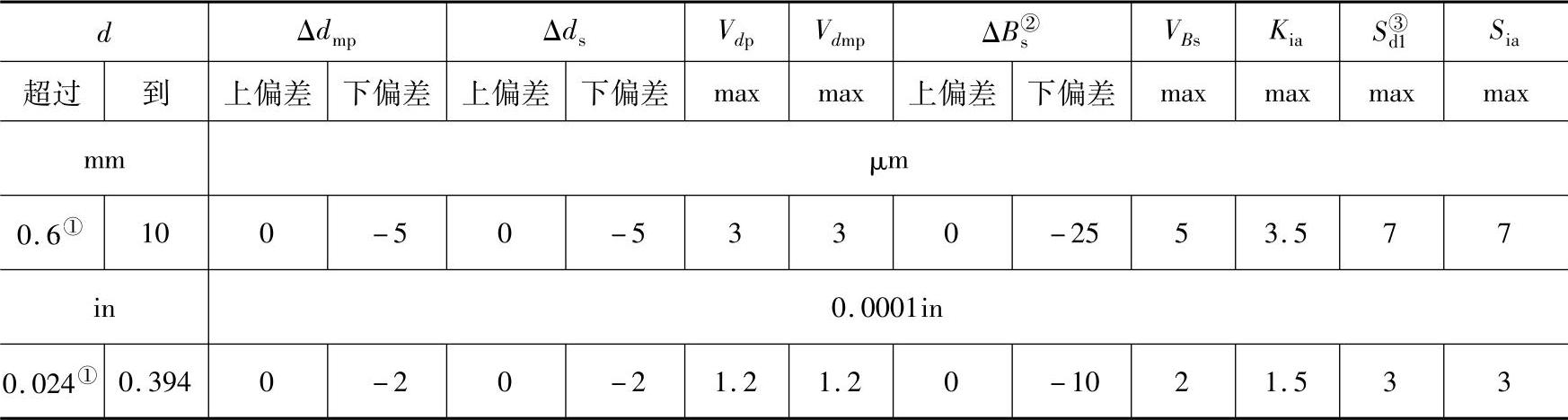

表8-40 仪器用精密轴承4A级公差——内圈
①、②、③ 同表8-38。

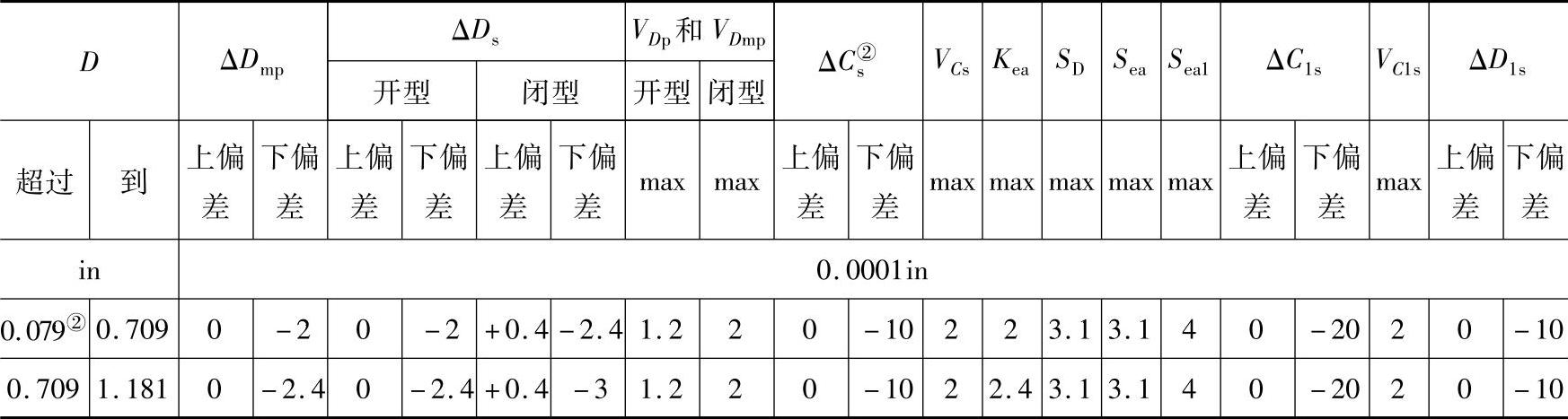

表8-41 仪器用精密轴承4A级公差——外圈
①、② 同表8-39。
