逻辑代数的三大基本运算
【摘要】：精度等级GB/T 11365—1989规定了12个精度等级，按精度高低依次为1、2、…与圆柱齿轮公差相同，标准将锥齿轮和齿轮副的公差项目也分成三个公差组，见表7-39。根据使用要求，允许各公差组选用不同的精度等级。允许工作齿面与非工作齿面选用不同的精度等级。GB/T 11365—1989规定的各精度等级各项公差数值见表7-40至表7-55。表7-38 齿轮、齿轮副误差及侧隙的定义与代号图4-6非门电路符号国标符号；、习惯画法
1. 与运算（逻辑与）
与运算（逻辑与）是指决定事物结果的全部条件同时具备时，结果才发生。由图4 - 1可以看出，只有A和B两个开关全部接通时，指示灯Y才会亮；如果有一个开关断开，或两个开关均断开，则指示灯Y不会亮。
这种逻辑关系可表示为
图4-1 串联开关电路
若两个开关用A、B表示，并用1表示开关闭合，用0表示开关断开，指示灯用Y表示，并用1表示灯亮，用0表示灯不亮，则可以列出用0、1表示的与逻辑关系的图表，见表4 - 5。这种图表叫作逻辑真值表，简称真值表。

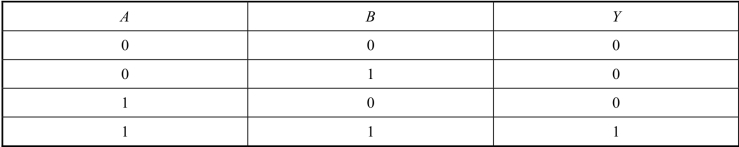

表4-5 与逻辑真值表
在数字电路系统中，实现与运算的电路为与门，其电路符号如图4 - 2所示。
图4-2 与门电路符号
（a）国标符号；（b）、（c）习惯画法
图4-3 并联开关电路
2. 或运算（逻辑或）
或运算（逻辑或）是指决定事物结果的所有条件中只要有任何一个满足，结果就会发生。这种因果关系叫作逻辑或，也叫作或逻辑关系。由图4 - 3可以看出，显然，只要任何一个开关（A或B）闭合，指示灯Y就会亮；如果两个开关均断开，则指示灯Y不会亮。
这种逻辑关系可表示为
按照前述假设，或逻辑真值表见表4 - 6。(https://www.chuimin.cn)

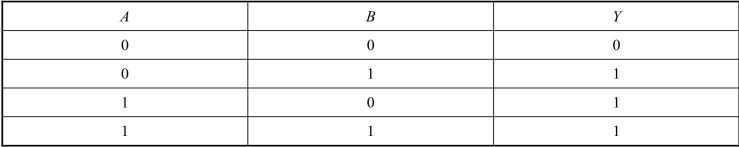

表4-6 或逻辑真值表
在数字电路系统中，实现或运算的电路为或门，其电路符号如图4 - 4所示。
图4-4 或门电路符号
（a）国标符号；（b）、（c）习惯画法
3. 非运算（逻辑非）
非运算（逻辑非）是指只要条件具备，结果便不会发生，而条件不具备时，结果一定发生。这种因果关系叫作逻辑非，也叫作非逻辑关系。
由图4 - 5所示电路可知，当开关A接通时，指示灯Y不亮，而当开关A断开时，指示灯Y亮。
图4-5 开关与灯并联电路
这种逻辑关系可表示为
同理，非逻辑真值表见表4 - 7。
表4-7 非逻辑真值表
在数字电路系统中，实现非运算的电路为非门（也叫反相器），其电路符号如图4 - 6所示。
图4-6 非门电路符号
（a）国标符号；（b）、（c）习惯画法
