钻削加工：钻孔、扩孔、铰孔预加工
【摘要】：在钻床上进行的切削加工称为钻削。图9-22钻孔所能完成的工作1. 钻床钻削加工时，刀具的旋转运动为主运动，刀具沿轴向移动运动为进给运动。图9-23钻床图9-23钻床钻、扩、铰加工对中等尺寸以下、精度要求较高的孔，先用钻头进行钻削加工。扩孔可在一定程度上校正原孔轴线的偏斜，扩孔的尺寸公差等级为IT10～IT9，表面粗糙度Ra为6.3～3.2 μm，属于半精加工，常作为铰孔前的预加工。
在钻床上进行的切削加工称为钻削。钻床可进行的工作有：钻孔、扩孔、铰孔、攻螺纹、锪孔和锪端面等。

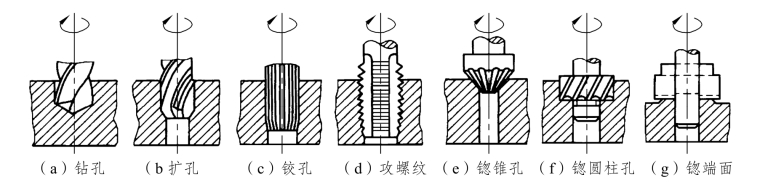

图9-22 钻孔所能完成的工作
1. 钻 床
钻削加工时，刀具的旋转运动为主运动，刀具沿轴向移动运动为进给运动。生产中常用的钻床有台式钻床、立式钻床和摇臂钻床三种。台式钻床适合于加工小型工件上的各种直径小于13 mm的小孔，例如Z512，其主参数为最大钻孔直径12 mm。立式钻床比台式钻床刚性好、功率大，适合于单件、小批量生产中加工中、小型的工件，典型的立式钻床如Z5135，其主参数为最大钻孔直径35 mm。摇臂钻床的摇臂能绕立柱作360°回转和沿立柱上、下移动，故在加工中不必移动工件即可在很大范围内钻孔，适合于加工大、中型工件。典型的摇臂钻床如Z3040，其主参数为最大钻孔直径40 mm。
2. 钻、扩、铰孔
对于中等尺寸以下较精密的孔，生产中常用“钻—扩—铰”的加工工艺方案。

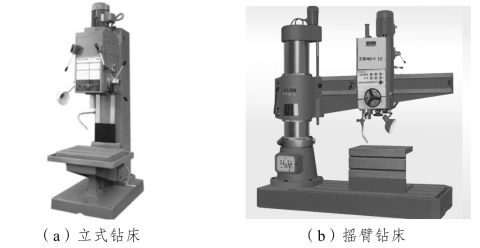

图9-23 钻床
钻、扩、铰加工
对中等尺寸以下、精度要求较高的孔，先用钻头（通常采用麻花钻）进行钻削加工。钻削加工属于粗加工，通常是对实体材料进行加工，加工后孔的尺寸精度和表面粗糙度都较低。
图9-24 钻、扩、铰加工
1—坯料起始位置；2—钻孔；3—扩孔；4—铰孔。
扩孔是用扩孔钻对工件上已有孔进行加工，以扩大孔径，提高孔的质量。扩孔钻的直径规格为10～80 mm，扩孔余量一般为0.5～4 mm。为提高生产率，在钻直径较大的孔时（D≥30 mm），可先用小钻头预钻孔，然后再用原尺寸的扩孔钻或大钻头扩孔。扩孔可在一定程度上校正原孔轴线的偏斜，扩孔的尺寸公差等级为IT10～IT9，表面粗糙度Ra为6.3～3.2 μm，属于半精加工，常作为铰孔前的预加工。对于精度要求不太高的孔，扩孔可以作为终加工。
铰孔是用铰刀从工件孔壁上切除微量金属，以提高孔的尺寸精度和减小表面粗糙度值的加工方法。铰孔是在扩孔或半精镗后进行的一种精加工。铰孔生产率高，易于保证孔的精度和表面粗糙度。铰孔余量影响铰孔的质量，一般粗铰余量为0.15～0.35 mm，精铰余量0.05～0.15 mm。铰孔的尺寸公差等级为IT8～IT6，表面粗糙度Ra为1.6～0.2 μm。铰孔适合于加工中批量、大批量生产中不易拉削的孔及单件小批量生产中的小孔（D＜15 mm），或细长孔（L/D＞5）。
