CA6140型车床主轴箱内主轴和变速机构
【摘要】：CA6140型车床1. 主轴箱主轴箱内有主轴和主轴变速机构。
车床的种类很多，主要包括卧式车床、立式车床、仪表车床等，其中卧式车床应用最广泛。
1. CA6140型卧式车床的组成部分及作用
CA6140型车床是典型的卧式车床，其床身上最大工件回转直径为400 mm。CA6140型车床由主轴箱、进给箱、溜板箱、床身、尾座等部分组成，其外观结构如图9-17所示。

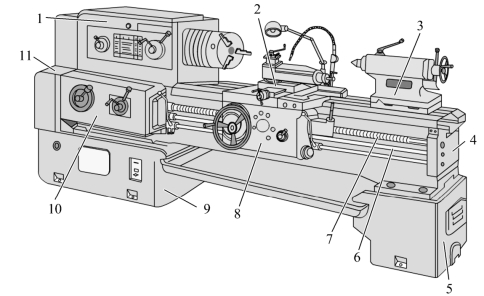

图9-17 CA6140型车床
1—主轴箱；2—刀架；3—尾座；4—床身；5、9—床腿；6—光杠；7—丝杠；8—溜板箱；10—进给箱；11—交换齿轮箱。
CA6140型车床
1. 主轴箱
主轴箱内有主轴和主轴变速机构。通过变换主轴箱外手柄的位置来操纵变速机构，使主轴获得不同的转速。主轴为空心结构，前部外短锥面用于安装定位卡盘或其他夹具来装夹工件，内锥面用于安装顶尖来支顶轴类工件，内孔可穿入长棒料。
2. 进给箱
进给箱内有进给运动的变速机构，可通过调整进给箱外手柄位置来获得所需的各种不同的进给量。
3. 溜板箱
溜板箱是车床进给运动的操纵箱。溜板箱内有进给运动的变向机构，箱外有手动手轮、开合螺母及机动进给控制手柄、按钮，可以很方便地操作机床来选择机动、手动、车螺纹等运动方式。
4. 刀架部分
刀架部分是多层结构，分为中滑板、小滑板、转盘和方刀架等部分。其中中滑板、小滑板和转盘可使刀具作纵向、横向或倾向运动，方刀架用于夹持刀具。
5. 尾 座
尾座底面与床身导轨面接触，可调整并固定在床身导轨面的任意位置上。在尾座套筒内可装顶尖、钻头、铰刀等工具或刀具。
6. 床 身
床身是用于连接车床各主要部件并保持其相对位置，床身上的导轨是用来引导溜板和尾座的纵向移动。
9.2.1.2 卧式车床的传动系统
图9-18所示为CA6140型卧式车床的传动系统工作原理，其传动路线为：CA6140型卧式车床主运动是通过电动机1驱动带轮2，把传动输入到主轴箱4内。通过变速机构5变速，使主轴得到不同的转速。再经过卡盘6（或夹具）带动工件旋转。而进给运动则是由主轴箱把旋转运动输出到交换齿轮箱3，再通过进给箱13变速后由丝杠11或光杠12驱动溜板箱9、床鞍10、滑板8、刀架7，从而控制车刀的运动轨迹完成车削各种表面的工作。

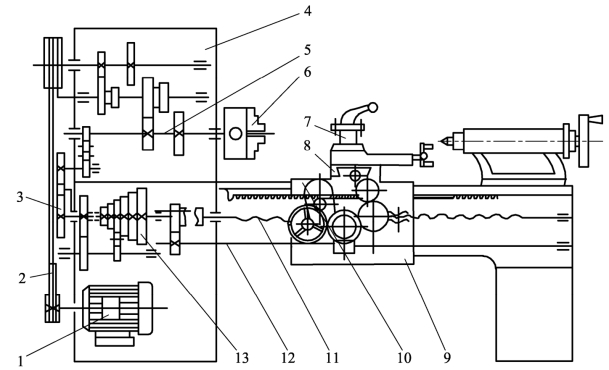

图9-18 CA6140型车床传动系统工作原理
1—电动机；2—带轮；3—交换齿轮箱；4—主轴箱；5—变速机构；6—卡盘；7—刀架；8—滑板；9—溜板箱；10—床鞍；11—丝杠；12—光杠；13—进给箱。
