机床基本传动方式分析
【摘要】：in9.1.2.3机床的变速机构为适应不同的加工要求，要求机床运动部件的运动速度可在一定范围内调整，因此机床传动系统中要有变速机构。在分级传动中，传动链终端各级转速之间的关系为等比级数。
在机械加工中，刀具和工件均安装在机床上，由机床上执行运动的部件带动两者实现一定的相对运动。机床的动力源一般来自电动机，但是刀具和工件却需要具有不同的运动速度和运动形式（如旋转运动或直线运动），这就需要设有中间传动装置将动力源的运动和动力传给执行运动的部件，同时还需完成变速、变向、改变运动形式等任务。
机床上应用最广的是机械传动装置，它利用机械元件传递运动和动力，每一对传动元件称为传动副。
9.1.2.1 机床上常用的传动副
机床上常用的传动副有齿轮传动、齿轮齿条传动、带传动、蜗杆蜗轮传动、丝杠螺母传动、如图9-1所示。

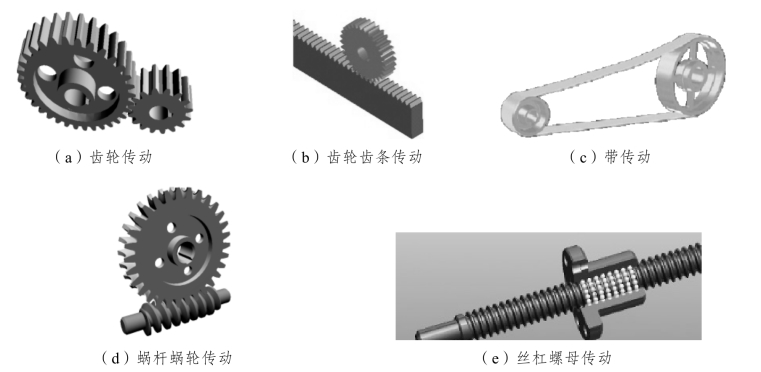

图9-1 机床上常用的传动副
（1）用于传递旋转运动并实现变速功能的传动副有齿轮传动、带传动和蜗杆蜗轮传动。
此类传动副的传动比i定义为从动轴转速n2与主动轴转速n1之比，也等于主动轮直径d1（或齿数z1）与从动轮直径d2（或齿数z2）之比。
（2）用于将旋转运动变为直线运动的传动副有齿轮齿条传动、丝杠螺母传动等。从动件的移动速度s与主动件的转速n成正比。
9.1.2.2 传动链
将上述传动副组合起来，即成为一个传动系统，也称传动链。传动链的总传动比等于传动链中各传动副之传动比的乘积，即
i = i1 i 2 i3 …in
9.1.2.3 机床的变速机构
为适应不同的加工要求，要求机床运动部件的运动速度可在一定范围内调整，因此机床传动系统中要有变速机构。变速机构有无级变速和分级变速两大类，机床中常用的是分级变速机构。
机床变速箱是分级变速的主要装置。在分级传动中，传动链终端各级转速之间的关系为等比级数。实现分级变速的基本原理是，通过不同的方法变速两传动轴之间的传动比，使主动轴转速不变时，从动轴得到不同的转速。其中常用的变速机构如图9-2所示，有塔轮变速机构和滑移齿轮变速机构等。

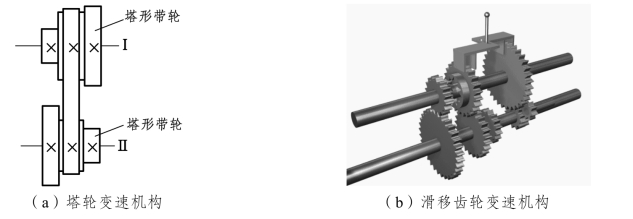

图9-2 常用变速机构
