金属切削机床的分类及编号解析

2023-06-24 理论教育版权反馈

【摘要】：其中，磨床的品种较多，将其分为3个类别，类别代号用1、2、3表示。表9-1金属切削机床的分类及代号9.1.1.2编号我国的金属切削机床统一遵循GB/T 15375—2008《金属切削机床型号编制方法》进行编号，采用汉语拼音字母和阿拉伯数字按一定规律进行组合。表9-3为部分机床的组、系代号，主参数及第二主参数。

9.1.1.1　分　类

我国常用的机床分类按其工作原理，可分为11大类，每类机床为10组，每组又分为10个系列，具体见表9-1。其中，磨床的品种较多，将其分为3个类别，类别代号用1、2、3表示。

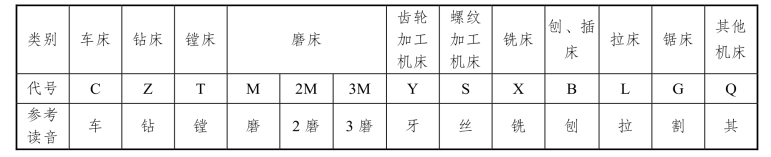

表9-1　金属切削机床的分类及代号

pagenumber_ebook=226,pagenumber_book=215

9.1.1.2　编　号

我国的金属切削机床统一遵循GB/T 15375—2008《金属切削机床型号编制方法》进行编号，采用汉语拼音字母和阿拉伯数字按一定规律进行组合。

1. 通用机床型号的表示方法

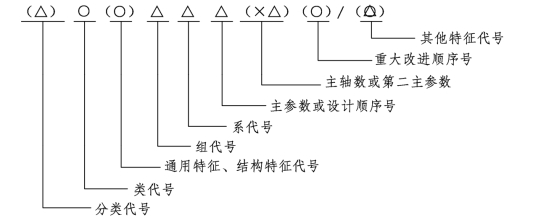

通用机床型号由基本部分和辅助部分组成，中间用“/”隔开，读作“之”。基本部分需统一管理，辅助部分纳入型号与否由生产厂家自定。型号构成如下：

pagenumber_ebook=226,pagenumber_book=215

（1）机床类别

机床的类别代号用机床名称的相应汉语拼音第一个大写字母表示，位于机床型号的首位。我国机床有十一大类，其中如有分类者，在类代号前用数字表示区别（第一分类不表示），如第二分类的磨床，在“M”前加“2”，写成“2M”。

（2）通用特性代号、结构特性代号

通用特性代号和结构特性代号用大写的汉语拼音字母表示，位于类代号之后。

通用特征代号有统一的规定，在各类机床型号中表示的意义相同，见表9-2。一般在一个型号中只表示最主要的一个通用特征，通用特征在各机床中代表的意义相同。

为区分主参数相同而结构不同的机床，在型号中用汉语拼音字母予以区分，它在型号中没有统一的含义。

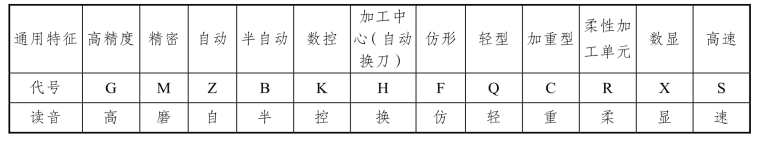

表9-2　机床的通用特征代号

pagenumber_ebook=227,pagenumber_book=216

（3）组、系（系列）代号

每类机床分为若干组和系（系列），用两位阿拉伯数字表示。每类机床分为若干组（如车床分为十组，用0～9表示），每组又分为若干系。组别、系别代号位于类别代号或特征代号之后，第一位数字表示组别，第二位数字表示系别。

（4）主参数或设计顺序号

机床型号中的主参数用折算值两位数表示（一般为机床主参数实际数值的1/10或1/100）。主参数位于组、系代号之后。它反映机床的主要技术规格，其尺寸单位为mm。如C6140车床，主参数折算值为40，折算系数为1/10，即主参数为400 mm（床身上最大回转直径）。

设计顺序号由“1”起始，当设计顺序号少于10时，加“0”表示。

（5）第二主参数

第二主参数一般是指主轴数、最大跨距、最大磨削长度、最大工件长度、工作台工作面长度及最大模数等。第二主参数加在主参数后面，用“×”加以分开。表9-3为部分机床的组、系代号，主参数及第二主参数。

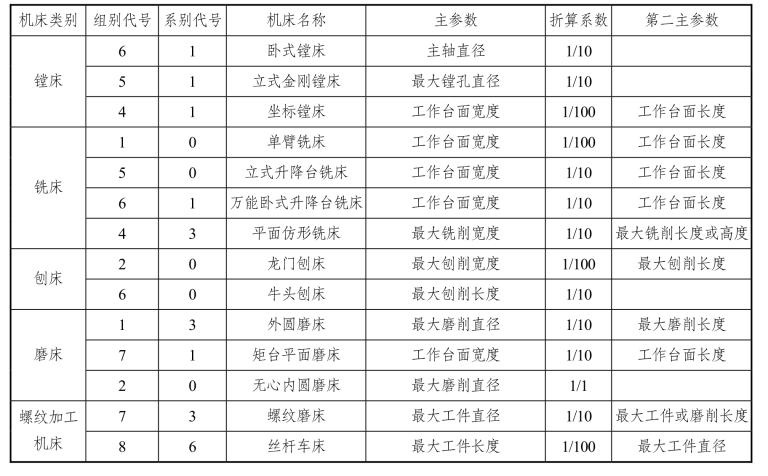

表9-3　部分机床的组、系代号，主参数及第二主参数（GB/T 1537—2008）

pagenumber_ebook=227,pagenumber_book=216

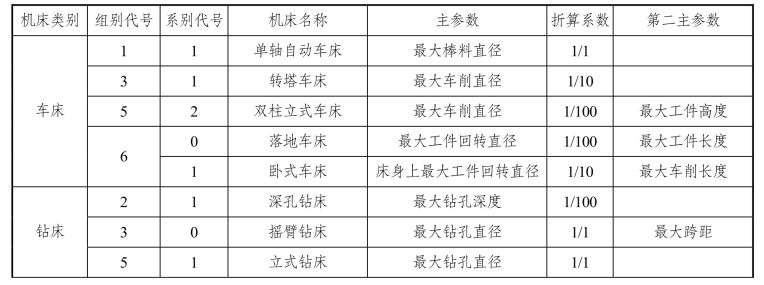

续表

pagenumber_ebook=228,pagenumber_book=217

（6）机床重大改进顺序号。

当机床的性能及结构布局有重大改进，并按新产品重新试制和鉴定后，在原机床型号的末尾加上改进的顺序号，以区别原机床型号。其设计改进的次序分别用汉语拼音“A、B、C、D…” 表示。如C6140A车床是C6140型车床经过第一次重大改进的车床；Y7132A为Y7132型锥形砂轮磨齿机的第一次重大改进。

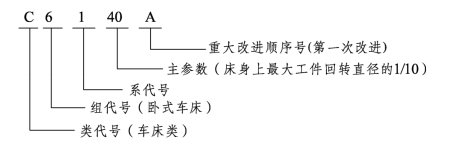

下面举例说明机床型号中的代号及数字的含义：

pagenumber_ebook=228,pagenumber_book=217

2. 专用机床型号的表示方法

pagenumber_ebook=228,pagenumber_book=217

（1）设计单位代号

设计单位为机床厂时，设计单位代号由机床厂所在城市名称的大写汉语拼音字母及该机床厂在该城市建立的先后顺序，或机床厂名称的大写汉语拼音字母表示；设计单位为机床研究所时，设计单位顺序号由研究所名称的大写汉语拼音字母表示。

（2）专业机床的组代号

专业机床的组代号，用一位阿拉伯数字表示。数字由1起始，位于设计单位代号之后，并用“—”分开，读作“至”。

（3）专用机床的设计顺序号

专用机床的设计顺序号，按各机床厂（所）的设计顺序排列，由“001”起始，位于专用机床的组代号之后。
