实训内容

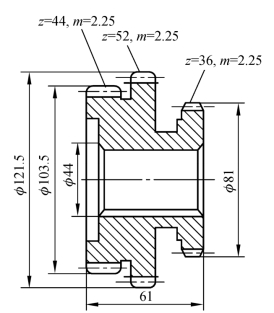

图8-19所示为C620-1型卧式车床主轴箱中三联滑动齿轮。工作中，通过拨动主轴箱外手柄使齿轮在轴上作滑移运动，利用与不同齿数的齿轮啮合可得到不同的转速，工作时转速较高。其热处理技术条件是：轮齿表面硬度为50～55 HRC，齿心部硬度为20～25 HRC，整体强度Rm＝780～800 MPa，整体冲击韧度αK=40～60 J/cm2。

从下列材料中选择合适的钢种，制定其加工工艺路线，并分析热处理的目的。

35钢、45钢、T12、20Cr、40Cr、20CrMnTi、38CrMoAl、12Crl8Ni9Ti、W18Cr4V。

pagenumber_ebook=223,pagenumber_book=212

图8-19　C620-1型卧式车床主轴箱中三联滑动齿轮

实训准备

（1）根据任务内容对C620-1型卧式车床主轴箱中三联滑动齿轮的工作环境和工作原理进行深入了解，做好知识准备。

（2）掌握常用金属材料及相关性能指标。

（3）熟悉金属材料热处理方工艺。

实训目的

（1）通过本章知识学习，掌握材料的选择要有全局观，从成本、工艺性能、使用要求等各个方面进行分析判断，合理选材。

（2）根据所选材料确定正确的热处理工艺。

实训过程

（1）读懂图纸，分析零件工作条件和技术要求。

（2）根据材料选择原则和相关要求确定零件的性能要求。

（3）根据零件的特征选择相应的金属材料。

（4）制定其加工工艺路线，分析热处理目的。

（5）撰写实训报告。

思考与练习

一、名词解释

失效磨损失效　断裂失效　蚀损

二、判断题

1. 过量变形包括过量弹性变形、过量塑性变形和蠕变等。　　　　　　（　）

2. 零件的失效形式是单一的，不能从一种形式转变为另一种形式。　　　（　）

3. 选择化工设备材料时，只要耐腐蚀材料就行，无需考虑环境介质和使用条件。（　）

4. 熔盐加热炉中的盐炉电极和所处理的金属发生的腐蚀属于电化学腐蚀。　　（　）

5. 在高温空气中，铁和铝生成完整的氧化膜的过程就是电化学腐蚀。　　（　）

6. 热处理时，冷却速度不够、表面脱碳、淬火变形和开裂等可导致零件产生失效。（　）

7. 毛坯有铸件、锻件、焊件、冲压件、型材、粉末冶金件、工程塑料件等。　（　）

8. 对于轧钢机、大型锻压机等重型机械的机身常选用灰铸铁制造。　　（　）

三、简答题

1. 常见的零件失效形式有哪几种？

2. 零件失效的原因是什么？

3. 选材的原则有哪些？

4. 常见的毛坯种类有哪几种？

5. 为什么说毛坯材料确定后，毛坯的种类也就基本确定了？

6. 工业生产中常用的毛坯成形方法有哪些？各种成形方法的特点是什么？
