【摘要】：硬钎焊的钎料熔点高于450 °C，接头强度较高。硬钎焊主要用于受力相对较大或工作温度较高的钢铁、铜合金以及异种材料工件的焊接，如车刀上硬质合金刀片和刀杆的焊接，如图7-19所示。硬钎焊的钎剂种类较多，主要有硼砂、硼酸、氟化物和氯化物，通常根据钎料种类选择应用。钎焊容易实现异种金属、金属与非金属材料的连接。钎焊对热源要求较低，工艺过程简单。焊前装配要求较高，且钎料价格较贵。

硬钎焊的钎料熔点高于450 °C，接头强度较高。常用的钎料有镍基、银基、铜基钎料等。硬钎焊主要用于受力相对较大或工作温度较高的钢铁、铜合金以及异种材料工件的焊接，如车刀上硬质合金刀片和刀杆的焊接，如图7-19所示。

pagenumber_ebook=190,pagenumber_book=179

图7-18　钎焊电路板

pagenumber_ebook=190,pagenumber_book=179

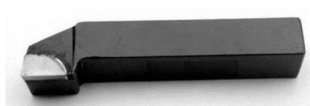

图7-19　钎焊车刀

钎焊过程中，为消除焊件表面的金属氧化膜和其他杂质，改善液态钎料的润湿能力，保护钎料和焊件不被氧化，一般都使用钎剂（又称为熔剂）。现代的钎剂已经发展成多组分的复杂系统。软钎焊时，常用的钎剂是松香或氯化锌溶液。硬钎焊的钎剂种类较多，主要有硼砂、硼酸、氟化物和氯化物，通常根据钎料种类选择应用。

钎焊接头的承载能力还与接头连接表面的大小有关。钎焊接头常见形式如图7-20所示，其接头常采用搭接形式，可增大钎接面，以弥补钎料强度不足，提高承载能力。

pagenumber_ebook=191,pagenumber_book=180

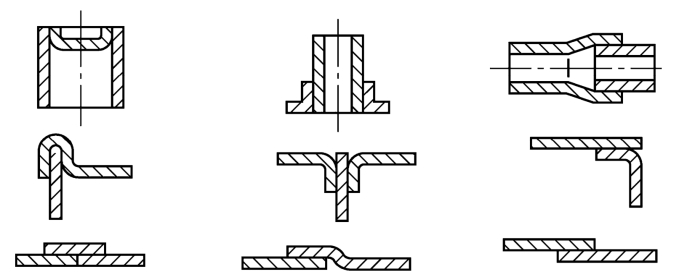

图7-20　钎焊接头形式

根据所用的热源不同，钎焊可分为烙铁钎焊、火焰钎焊、电阻钎焊、感应钎焊、盐浴钎焊、炉中钎焊、气相钎焊、红外钎焊、激光钎焊等。可根据钎料种类、工件形状与尺寸、接头数量、质量要求与生产批量等来综合考虑选择钎焊所用热源。

与熔焊和压焊相比，钎焊具有以下特点：

（1）钎焊加热温度较低，一般远低于母材的熔点，钎焊时，钎料熔化，焊件不熔化，因而母材的组织和力学性能变化很小，引起的应力和变形也很小，接头光滑平整，容易保证工件的尺寸精度。

（2）钎焊可用于结构复杂、开敞性差的工件，并可一次完成多条焊缝或大批量的焊件同时或连续进行钎焊，生产率很高。

（3）钎焊容易实现异种金属、金属与非金属材料的连接。

（4）钎焊对热源要求较低，工艺过程简单。

（5）钎焊接头强度一般比较低，尤其动载强度较低，允许的工作温度较低。焊前装配要求较高，且钎料价格较贵。

因此，钎焊不适用于一般钢结构和重载、动载构件的焊接，主要用于制造精密仪表、电器零部件、印制电路板与金属导线、异种金属构件及某些复杂结构，如夹层结构、蜂窝结构等。
