冲压设备：剪床与冲床
【摘要】：冲压常用的设备有剪床和冲床。剪床的主要用途是把板料切成一定宽度的条料，为后续的冲压备料；冲床主要用来完成冲压的各道工序，生产出合格的产品。工作台前后敞开、左右有立柱的冲床称为闭式冲床。滑块上固定上模，随滑块上下往复运动而完成冲压动作。闭合高度减去垫板厚度的差值，称作冲床的装模高度。
冲压常用的设备有剪床和冲床。剪床的主要用途是把板料切成一定宽度的条料，为后续的冲压备料；冲床主要用来完成冲压的各道工序，生产出合格的产品。
1. 剪 床
图5-16所示为剪床外形及其传动示意图。剪床是由电动机经带轮、齿轮、牙嵌离合器使曲轴转动并带动滑块上下运动，装在滑块上的刀片与装在工作台上的刀片相互运动而实现剪切。制动器控制滑块运动，使上刀片剪切后停在最高处，便于下次剪切。

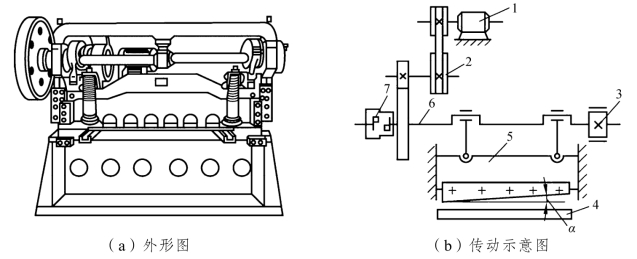

图5-16 剪床
1—电动机；2—轴；3—制动器；4—工作台；5—滑块；6—曲轴；7—牙嵌离合器。
2. 冲 床
冲床的传动机构多为曲柄连杆滑块机构，所以冲床主要是曲柄压力机。工作台三个方向敞开的冲床称为开式冲床。工作台前后敞开、左右有立柱的冲床称为闭式冲床。图5-17为可倾斜式开式曲柄压力机外形和传动示意图。冲床的传动是由电动机1带动带轮旋转，经离合器5使曲轴转动，并通过连杆6把旋转运动变成滑块7的上下往复运动。滑块上固定上模，随滑块上下往复运动而完成冲压动作。踏板、拉杆和离合器构成冲床的操纵机构。冲床开动后，如未踩下踏板，带轮只空转曲轴不动；踩下踏板，离合器接合，曲轴转动并带动滑块上下运动。踏板拾起，离合器脱开，滑块在制动器的作用下，自动停在最高位置。只要踏板不拾起滑块便连续上下动作。
3. 冲床闭合高度的选择
冲床的闭合高度是指滑块在下死点位置时，滑块下端面到工作台上表面的距离。闭合高度减去垫板厚度的差值，称作冲床的装模高度。没有垫板的冲床，其装模高度与闭合高度相等。模具的闭合高度是指模具闭合时，模具上模座顶面到下模座底面之间的距离。选择冲床时，要使模具的闭合高度介于压力机的最大装模高度与最小装模高度之间，如图5-18所示，一般应满足：
式中 H ——最大闭合高度，连杆调到最短；
H2 ——最小闭合高度，连杆调到最长时，冲床的闭合高度，H2＝H－L；
HM ——模具的闭合高度；
L ——连杆调节长度。

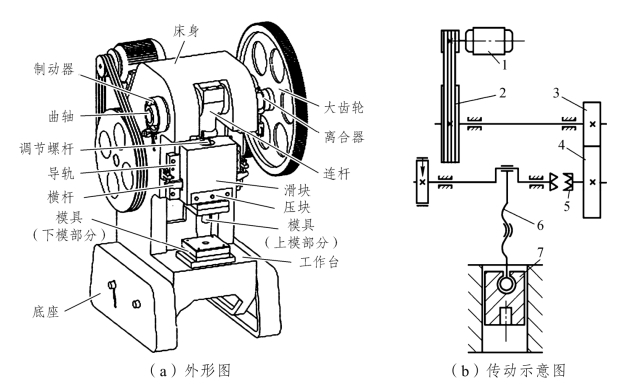

图5-17 曲柄压力机外形和传动示意图
1—电动机；2—大皮带轮；3—小齿轮；4—大齿轮；5—离合器；6—连杆；7—滑块。
曲柄压力机工作原理

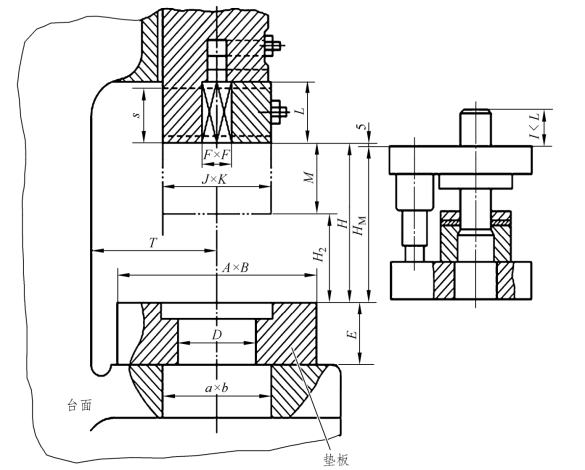

图5-18 冲床闭合高度与模具闭合高度的关系
