实训内容

完成如图4-42所示轴承座零件的铸造工艺设计、造型和采用灰口铸铁进行砂型铸造实验。材料为灰口铸铁，要求毛坯无明显外观缺陷，各方向有适当的加工余量。

pagenumber_ebook=126,pagenumber_book=115

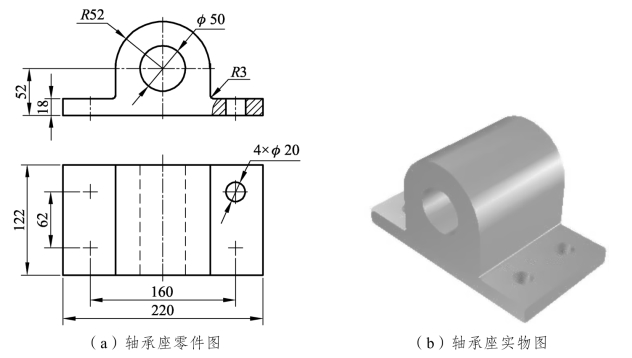

图4-42　轴承座

实训准备

手工绘图工具1套、红蓝铅笔各1支（或者采用CAD软件绘图）、A3或A4图纸、砂型铸造实验室用模具、型砂、造型机、小型铸造一体机等。

实训目的

通过对轴承座铸件的零件绘制与分析、铸造工艺方案设计以及绘制铸造工艺图，使学生对了解铸造工对铸件的流动性、成型性和铸件质量的影响，加深对铸造工艺对铸件质量有重要影响的认识。通过多方案设计与比较，能对铸造工艺进行简单的分析，为今后进行铸造工艺设计和分析等工程实践奠定坚实的实践基础。

实训过程

（1）任务分析：分析轴承座零件特点和要求（例如：实验用铸件的零件图的最小壁厚要求。零件要求铸件内部无缩松、缩孔和砂眼，外表面应无气孔、夹渣等缺陷）。

（2）工艺方案的设计：根据铸件结构壁较厚大、材质收缩大的特点，一般都确定按顺序凝固原则进行浇注，即设置冒口补缩，以减少缩松和缩孔缺陷。但浇注位置和分型面可有多种设计方案，并绘制零件的铸造工艺流程图。

（3）绘制零件的铸造工艺图，编制工艺卡。对零件多种铸造工艺方案进行分析和比较，选择其中一种铸造工艺方案绘制铸造工艺图。

（4）按照工艺方案及铸造工艺图进行砂型铸造。

（5）检测铸造成型的轴承座毛坯件。

（6）撰写实训报告。

思考与练习

一、名词解释

顺序凝固原则　同时凝固原则　冒口　缩孔　缩松　偏析　熔模铸造　压铸

二、判断题

1. 垂直安放的型芯都要有上、下型芯头。　　（　）

2. 熔模铸造不需要分型面。　　（　）

3. 型芯烘干的目的主要是为了提高其强度。　　（　）

4. 确定铸件的浇注位置的重要原则是使其重要受力面朝上。　　（　）

5. 铸件的所有表面都应留有机械加工余量。　　（　）

6. 凝固温度范围大的合金铸造时铸件中容易产生缩松。　　（　）

三、选择题

1. 铸件的缩孔常出现在铸件的（　）。

A. 上部　B. 后凝固部位　C. 底部　D. 厚部

2. 下列各铸铁中，铸造性最差的是（　）。

A. 普通灰铸铁　B. 孕育铸铁　C. 可锻铸铁　D. 球墨铸铁

3. 采取（　）措施对提高铸铁的流动性最有效。

A. 降低浇注温度　B. 减少直浇道高度　C. 提高碳、硅含量　D. 降低碳、硅含量

4. 凡结晶时先生成初晶的合金其（　）。

A. 流动性必定好　B. 收缩率必定小

C. 不易产生浇不足缺陷　D. 不易产生缩孔缺陷

四、简答题

1. 何谓合金的充型能力？影响充型能力的主要因素有哪些？

2. 缩孔和缩松产生的原因是什么？如何防止？

3. 金属型铸造为何能改善铸件的力学性能？灰铸铁在用金属型铸造时，可能会遇到哪些问题？

4. 压力铸造与低压铸造的工艺特点和应用范围有什么不同？
