离心铸造是将液态金属浇注到高速旋转的铸型中,使其在离心力的作用下充型并且凝固成铸件的铸造方法。
4.5.5.1 离心铸造的类型

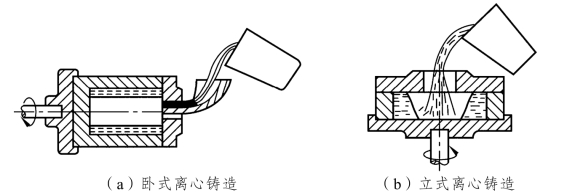

离心铸造常采用金属型或砂型。为使铸型旋转,离心铸造必须在离心铸造机上进行。根据铸型旋转空间位置的不同,离心铸造机通常可分为立式离心铸造机和卧式离心铸造机两类。离心铸造机的工作原理如图4-41所示。卧式离心铸造的铸型绕水平轴旋转,如图4-41(a)所示,适合浇注长径比较大的各种管件;立式离心铸造的铸型绕垂直轴旋转,如图4-41(b)所示,适合浇注各种盘、环类铸件。
图4-41 离心铸造机工作原理示意图
离心铸造的铸型转速是根据铸件直径确定的,一般为250~1 500 r/min。
4.5.5.2 离心铸造的特点及应用
由于液态金属在离心力作用下充型和结晶,因而铸件组织紧密,无缩孔、气孔、夹渣等缺陷,铸件质量好,力学性能好。离心铸造不用浇注系统,从而节省了金属材料,此外,铸造空心铸件和套筒不需型芯,节省了工时和材料。对于流动性差、收缩大、易产生分散缩孔的合金,更有利于保证铸件质量。利用离心铸造还能制造出双层金属铸件,如轴瓦、常用钢套铜衬。其制法是将预热好的钢套置于铸型中,再浇注铜合金熔液,凝固后便制得双层金属铸件。但这种方法制造出来的铸件内孔尺寸不准确,内表面质量差,易发生比重偏析的合金(如铅青铜)不宜采用,因为离心作用会使铸件内、外层成分不均匀,性能不佳。
目前离心铸造主要用于制造铸铁管、气缸套及滑动轴承等,也可用来浇注双层金属铸件。
4.5.5.3 各种铸造方法的比较
各种铸造方法都有其优缺点和适用范围,因此,在决定某铸件究竟采用哪种铸造法时,必须结合生产的具体情况综合考虑,如铸件的形状、大小、合金种类、生产批量、精度和质量要求,以及车间现有设备和技术条件等,要进行全面的分析比较,才能正确选择合适的铸造方法。
铸造方法的比较见表4-5。砂型铸造尽管有许多缺点,但其适应性最强,且设备比较简单,因此,它仍然是当前生产中最基本的铸造方法。特种铸造仅在一定条件下才能显示其优越性。
表4-5 铸造方法的比较
