铝合金按加工方法可以分为变形铝合金和铸造铝合金两大类。变形铝合金又分为不可热处理强化型铝合金和可热处理强化型铝合金。变形铝合金按其合金元素不同，可以分为9类。GB/T 3190—2008《变形铝及铝合金化学成分》规定了变形铝和铝合金的分类、牌号及成分，具体分类见表4-29。表4-30列出了一些典型变形铝合金的牌号、主要化学成分及力学性能。铝及铝合金从固态转为液态时，无明显的颜色变化，使操作者难以掌握加热温度。......
2023-07-02
铝和铝合金的应用及特性
【摘要】：图1-29铝合金分类相图2. 铝合金的代号、牌号表示方法变形铝合金的分类和牌号按性能特点和用途不同，变形铝合金可分为防锈铝合金、硬铝合金、超硬铝合金及锻铝合金。根据国家标准GB/T 16475—2008《变形铝及铝合金牌号表示方法》中的
有色金属通常指除去铁（有时也除去锰和铬）和铁基合金以外的所有金属及其合金，包括：铝、铜、镁、钛、锡、铅、锌等60几种金属。有色金属是国民经济发展的基础材料，航空、航天、汽车、机械制造、电力、通信、建筑、家电等绝大部分行业都以有色金属材料为生产基础。
铝是地壳中含量最丰富的金属元素，约占地壳总质量的8.2%。为了满足工业迅速发展的需要，铝及其合金是我国优先发展的重要有色金属。
1.2.4.1 纯 铝
纯铝及电解铝
纯铝是一种银白色的轻金属，熔点为660 °C，有延展性。它的密度（2.72g/cm3）小，除镁和铍外，铝在工程金属中最轻，具有很高的比强度和比刚度；导电性、导热性好，仅次于金、铜和银。虽然它的导电率只有铜的2/3，但密度只有铜的1/3，所以输送同量的电，铝线的质量只有铜线的一半。铝的导热能力比铁高3倍，工业上可用铝制造各种热交换器、散热材料和炊具等。纯铝的化学性质活泼，在大气中极易氧化，在表面形成一层牢固致密的氧化膜，有效地隔绝铝和氧的接触，从而阻止铝表面的进一步氧化，使它在大气和淡水中具有良好的耐蚀性。纯铝在低温下，甚至在超低温下都具有良好的塑性（A=80%）和韧性。铝的强度（Rm=80～100 MPa）低，冷变形加工硬化后强度可提高到Rm=150～250 MPa，但其塑性却降低到A=50%～60%。
纯铝具有许多优良的工艺性能，易于铸造、切削，也易于通过压力加工。上述这些特性决定了纯铝适合制造电缆以及要求具有导热性和抗大气腐蚀性而对强度要求不高的一些用品。
纯铝按纯度可分为工业纯铝、工业高纯铝、高纯铝三类。
1. 工业纯铝
工业纯铝中铝的质量分数为98.0%～99.0%，牌号有1070、1060、1050、1035、1200等。1070A、1060、1050A用于高导电体、电缆（见图1-27）、导电机件和防腐机械，1035、1200、8A06用于器皿、管材、棒材、型材和铆钉等。
2. 工业高纯铝
工业高纯铝中铝的质量分数为98.85%～99.90%，用于制造铝箔（见图1-28）、包铝及冶炼铝合金。
图1-27 铝芯电缆
图1-28 铝箔
3. 高纯铝
高纯铝中铝的质量分数为99.93%～99.99%，主要用于制造特殊化学机械、电容器片和科学研究等。
1.2.4.2 铝合金
纯铝的强度和硬度很低，不适宜作为工程结构材料使用。向铝中加入适量Si、Cu、Zn、Mn等主加元素和Cr、Ti、Zr、B、Ni等辅加元素组成铝合金，可提高强度并保持纯铝的特性。
1. 铝合金的分类
铝合金一般具有如图1-29所示的相图。从图1-29可以看出，以D点成分为界可将铝合金分为变形铝合金和铸造铝合金两大类。D点以左的合金为变形铝合金，其特点是加热到固溶线DF以上时为单相α固溶体，具有塑性好的特点，适用于压力加工；D点以右的合金为铸造铝合金，其组织中存在共晶体，适用于铸造。在变形铝合金中，成分在F点以左的合金其固溶体成分不随温度变化而变化，不能通过热处理强化，为不可热处理强化的铝合金；成分在F、D两点之间的合金其固溶体成分随温度变化而变化，可通过热处理强化，为可热处理强化的铝合金。
图1-29 铝合金分类相图
2. 铝合金的代号、牌号表示方法
（1）变形铝合金的分类和牌号
按性能特点和用途不同，变形铝合金可分为防锈铝合金、硬铝合金、超硬铝合金及锻铝合金。
根据国家标准GB/T 16475—2008《变形铝及铝合金牌号表示方法》中的规定，变形铝合金命名有两种体系牌号，即国际四位数字体系牌号和四位字符体系牌号。国际四位数字体系牌号是由四位数字或四位数字后缀英文大写字母A、B或其他数字组成的，如3004、2017A、6101B等；四位字符体系牌号表示法的第一、三、四位是数字，第二位是大写英文字母A、B或其他字母，如7C04、2D70等。
两种表示方法中，第一位数字均表示变形铝合金的组别，具体见表1-3。第二位的数字或字母表示铝合金的改型情况，字母A或数字0表示原始合金，B～Y或1～9表示原始合金改型情况。牌号最后两位数字用以标识同一组中不同的铝合金，纯铝则表示铝的最低百分含量。

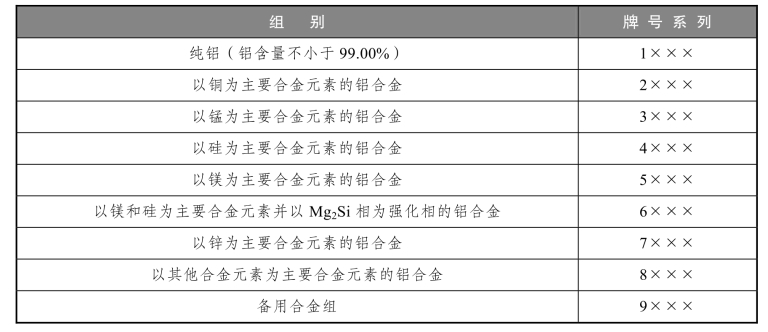

表1-3 变形铝合金的组别
（2）铸造铝合金的分类和牌号
按主加元素的不同，铸造铝合金可分为Al-Si系铸造铝合金、Al-Cu系铸造铝合金、Al-Mg系铸造铝合金和Al-Zn系铸造铝合金。
铸造铝合金的代号由“ZL+三位数字”组成。其中，“ZL”是“铸铝”二字的汉语拼音首字母，其后第一位数字表示合金类别，如1、2、3、4分别表示铝硅、铝铜、铝镁、铝锌系列合金；第二、三位数字表示顺序号，顺序号不同，化学成分也不同。例如，ZL102表示2号铝硅系铸造铝合金。优质合金在牌号后加“A”，压铸合金在牌号前面用字母“YZ”表示。
铸造铝合金的牌号是由“Z+基体金属的元素符号+合金元素符号+数字”组成的。其中，“Z” 是“铸”字的汉语拼音首字母，合金元素符号后的数字表示该元素的质量分数。例如，ZAlSi12表示硅的质量分数为12%的铸造铝合金。
3. 常用的变形铝合金
（1）不可热处理强化的铝合金
① Al-Mn系合金，如3A21。其强度高于纯铝，又有高的塑性、抗蚀性和优良的焊接性及压力加工性能，但因太软而切削加工性能不良。常以管、板和型材形式应用于飞机油箱、油管等焊接用品方面。国外还大量应用于饮料罐、炊具及建筑用屋面板。
图1-30 铝合金铆钉
② Al-Mg系合金，如5A05、5A11，是应用最广的一类铝合金。其密度比纯铝小，强度比Al-Mn系合金高，具有高的耐蚀性和良好的塑性，焊接性良好，但切削加工性能差。Al-Mg系合金主要用于焊接容器、管道以及承受中等载荷的零件及制品，也可用于制作铆钉。图1-30所示为飞机制造蒙皮用铝合金铆钉。
③ Al-Zn-Mg-Cu系合金。抗拉强度较高，具有优良的耐海水腐蚀性、较高的断裂韧度及良好的成形工艺性能，适于制造水上飞机蒙皮及其他要求耐腐蚀的高强度钣金零件。
（2）可热处理强化的铝合金
① 硬铝合金（Al-Cu-Mg系），其Cu和Mg的时效强化可使抗拉强度达到420 MPa。铆钉用硬铝合金典型牌号为2A01、2A10，淬火后冷态下塑性极好，时效强化速度慢，时效后切削加工性能也较好，可利用孕育期进行铆接，主要用于制作铆钉。
标准硬铝的典型牌号为2A11，强度较高，塑性较好，退火后冲压性能好，主要用于形状较复杂、载荷较轻的结构件。
高强度硬铝的典型牌号为2A12，强度、硬度高，塑性及焊接性较差，主要用于高强度结构件，如飞机翼肋、翼梁等。
硬铝合金耐蚀性不如纯铝和防锈铝合金，尤其不耐海水腐蚀，所以硬铝板材的表面常包有一层纯铝，以提高其耐蚀性，包铝板材在热处理后强度降低。
② 超硬铝合金（Al-Zn-Mg-Cu系），是工业上使用的室温力学性能最高的变形铝合金，抗拉强度可达600 MPa，既可通过热处理强化，又可采用冷变形强化，其时效强化效果最好。虽然其强度、硬度高于硬铝合金，但其耐蚀性、耐热性较差。超硬铝合金主要用于要求质量轻、受力较大的结构件，如飞机大梁、起落架、桁架等。 ③ 锻铝合金（Al-Cu-Mg-Si系），其力学性能与硬铝合金相近，但热塑性及耐蚀性较高，适于锻造，故称为锻铝合金。锻铝合金主要用于制造形状复杂并能承受中等载荷的各类大型锻件和模锻件，如叶轮、框架、支架、活塞、气缸头等，如图1-31所示。
图1-31 锻铝合金
4. 常用的铸造铝合金
（1）铝硅合金（Al-Si系）
铝硅合金密度小，有优良的铸造性（如流动性好、收缩及热裂倾向小）、一定的强度和良好的耐蚀性，但塑性较差。在生产中对它采用变质处理，可显著改善其塑性和强度。例如，ZAISi12是一种典型的铝硅合金，属于共晶成分，通常称为简单硅铝明，致密性较差，且不能热处理强化。若在铸造铝合金中加入Cu、Mg、Mn等合金元素，可获得多元铝硅合金（也称为特殊硅铝明），经固溶时效处理后强化效果更为显著。铝硅合金适于制造质轻、耐蚀、形状复杂且有一定力学性能要求的铸件或薄壁零件。
（2）铝铜合金（Al-Cu系）
铝铜合金的优点是室温、高温下力学性能都很高，加工性能好，表面粗糙度小，耐热性好，可进行时效硬化。在铸铝中，它的强度最高，但铸造性和耐蚀性差，主要用来制造要求较高强度或高温下不受冲击的零件。
图1-32 气缸体
（3）铝镁合金（Al-Mg系）
铝镁合金密度小，强度和塑性均高，耐蚀性优良，但铸造性差，耐热性低，时效硬化效果甚微，主要用于制造在腐蚀性介质中工作的零件。
（4）铝锌合金（Al-Zn系）
铝锌合金铸造性好，经变质处理和时效处理后强度较高，价格便宜，但耐蚀性、耐热性差。铝锌合金主要用于制造工作温度不超过200 °C、结构形状复杂的汽车、仪表、飞机零件等，图1-32所示为用铝锌合金制造的气缸体。
5. 铝合金的强化
铝合金的强化方式主要有固溶强化和时效强化两种。
（1）固溶强化
纯铝中加入合金元素形成铝基固溶体，造成晶格畸变，以阻碍位错的运动，起到固溶强化的作用，可使其强度提高。根据合金化的一般规律，形成无限固溶体或高浓度的固溶体型合金时，不仅能获得高的强度，还能获得优良的塑性与良好的压力加工性能。Al-Cu、Al-Mg、Al-Si、Al-Zn、Al-Mn等二元合金一般都能形成有限固溶体，并且均有较大的溶解度，因此具有较明显的固溶强化效果。
（2）时效强化
经过固溶处理的过饱和铝合金在室温下或加热到某一温度后放置一段时间，其强度和硬度随时间的延长而增高，但塑性、韧性则降低，这个过程称为时效。在室温下进行的时效称为自然时效，在加热条件下进行的时效称为人工时效。时效过程使铝合金的强度、硬度增高的现象称为时效强化或时效硬化。
有关机械制造基础：智媒体版的文章
- 详细阅读
-
铝及铝合金阳极氧化的应用实例详细阅读
在纯水中浸0.1～0.5min，立即进入阳极氧化槽氧化。硅铝合金经过阳极氧化处理后则具有多孔、高硬度的特点，正满足了工件需要耐磨、储油等要求。进行硬质阳极氧化的工件中铜的质量分数应小于3%。......
2023-06-22
-
铝与铝合金焊接的特点及技巧详细阅读
铝及铝合金的线胀系数是钢的2倍，在约束条件下焊接时，所产生较大的焊接应力，也是铝及铝合金具有较大的裂纹倾向的原因之一。铝及铝合金焊接时不等强度的表现，说明焊接接头发生了某种程度的软化或存在某一性能上的薄弱环节。......
2023-06-15
- 详细阅读
-
铝及铝合金草酸阳极氧化技术分析详细阅读
草酸阳极氧化就是在质量分数为2%～10%的草酸溶液中，通以直流、交流或交直流叠加电流进行铝及铝合金的阳极氧化。表229 铝及铝合金草酸阳极氧化工艺规范注：氧化时工件应带电入槽，并阶梯式升压。厚度小于0.6mm的铝及铝合金板材和有焊接头的铝合金工件上不适合用草酸阳极氧化法处理。......
2023-06-22
-
铝及铝合金极氩弧焊工艺要点详细阅读
铝及铝合金采用熔化极氩弧焊的焊接电流大、热量集中，焊缝熔池熔深大，焊接速度相应的增加，焊接生产率比手工钨极氩弧焊提高近20倍，适用于中等厚度较规则的纵焊缝、环焊缝及平焊位置的铝及铝合金焊接。用熔化极脉冲氩弧焊可以焊接1mm的薄板。5）大厚度的铝板焊接时，为了加大熔深，确保焊透，应采用氩气与氦气的混合气体进行焊接，要求氦气的体积分数为70%。铝及铝合金大电流熔化极氩弧焊的焊接参数见表4-13。......
2023-06-15
-
铝及铝合金焊接技巧与注意事项详细阅读
铝镁合金也仅可变形强化，与其他铝合金相比，铝镁合金具有中等强度，其延性、焊接性能、耐蚀性能良好。2）为保证焊缝金属的耐蚀性，母材为纯铝时，宜采用纯度不低于母材的焊丝；母材为铝镁合金或铝锰合金等耐蚀铝合金时，宜采用含镁量或含锰量不低于母材的焊丝。未强化的铝及铝合金的预热温度一般为100～150℃；经强化的铝合金，预热温度不应超过100℃。......
2023-06-23
-
铝及铝合金阳极氧化膜的结构分析详细阅读
观察结果证明，采用铬酸、磷酸、草酸和硫酸得到的阳极氧化膜结构完全相同。表219 不同氧化膜中细胞或孔隙数目图24所示为铝及铝合金阳极氧化膜的多孔蜂窝结构，在其膜层上，微孔垂直于表面，其结构单元的尺寸、孔径、壁厚和阻挡层厚等参数均可由电解液成分和工艺参数控制。铝阳极氧化膜硬度与其他材料的硬度比较见表220。......
2023-06-22
相关推荐
