首页 理论教育钢在非平衡加热下的相变特点分析

钢在非平衡加热下的相变特点分析

【摘要】:如前所述,钢在表面淬火时,其基本条件是有足够的能量密度提供表面加热,使表面有足够快的速度达到相变点以上的温度。钢在非平衡加热时有以下特点。但当加热速度达到某一范围时,所有亚共析钢的转变温度均相同。图4-1快速加热条件下的非平衡Fe-Fe3C相图对Ac1的影响不能一概而论,因为珠光体向奥氏体的转变在快速加热时不是一个恒定的温度,而是在一个温度范围内完成,如图4-2所示。

如前所述,钢在表面淬火时,其基本条件是有足够的能量密度提供表面加热,使表面有足够快的速度达到相变点以上的温度。例如,高频感应加热表面淬火,其提供给表面的功率密度达15000W/cm2,加热速度达100℃/s以上。因此,表面淬火时,钢处在非平衡加热状态下。钢在非平衡加热时有以下特点。

1.加热速度对临界相变点的影响

图4-1为快速加热条件下非平衡的Fe-Fe3C相图。由图看出,相变点Ac3及Accm在快速加热时均随着加热速度的增加而向高温移动。但当加热速度达到某一范围时,所有亚共析钢的转变温度均相同。例如,当加热速度为103~106℃/s时,碳含量为0.2%~0.9%的钢的Ac3点均约为1130℃。

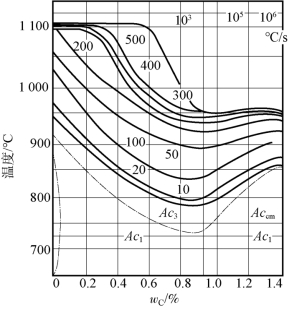

图4-1 快速加热条件下的非平衡Fe-Fe3C相图

对Ac1的影响不能一概而论,因为珠光体奥氏体的转变在快速加热时不是一个恒定的温度,而是在一个温度范围内完成,如图4-2所示。加热速度越快,奥氏体形成温度范围越宽,但形成速度快,形成时间短。加热速度对奥氏体开始形成温度影响不大,但随着加热速度的提高,显著提高了形成终了温度。原始组织越不均匀,最终形成温度提得越高。但亚共析钢中自由铁素体向奥氏体转变的温度不会超过910℃,因为此温度下α-Fe可以在无碳的条件下转变成γ相。

2.加热速度对相变动力学的影响

在一般等温加热条件下,珠光体向奥氏体转变的速度随等温温度的提高而加快。

在连续加热的条件下,珠光体向奥氏体转变的动力学也可用图4-3来说明。由A1点出发的不同仰角的射线表示相变区的各种加热速度,它们分别与曲线1(相变开始)和曲线2(相变结束)相交于a1、a2、…和b1、b2、…。显然,加热速度越大(v2>v1),进行相变的温度越高,而所需要的时间越短。

图4-2 加热速度对珠光体向奥氏体转变温度范围的影响

图4-3 珠光体转变为奥氏体的等温温度与时间关系(GCr15)

1—相变开始;2—相变结束

40Cr和40CrNi钢过冷奥氏体等温转变图与加热速度的关系如图4-4所示。由图可见,在加热温度相同的条件下,加热速度越高,奥氏体的稳定性越差。这是因为加热速度越高,加热时间越短,形成的奥氏体晶粒越细小,且成分越不均匀。

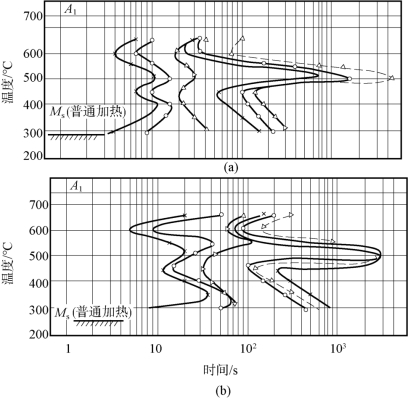

图4-4 40Cr和40CrNi钢过冷奥氏体等温转变图与加热速度的关系(奥氏体化温度为950℃)

(a)40Cr;(b)40CrNi
×—感应加热,加热速度为225℃/s;○—感应加热,加热速度为120℃/s;△—炉中加热
