淬火时，工件发生的变形有两类：一类是形状发生变化，是由淬火应力引起；另一类是体积变形，是由材料相变时比体积变化所致。

1.相变引起的体积变化

工件在淬火前的组织状态一般为珠光体型，即铁素体和渗碳体的混合组织，而淬火后为马氏体型组织。由于新相与母相比体积一般不同，相变会引起比体积的变化，使工件在各个方向上均匀地膨胀或收缩，这种现象称为相变体积效应。这种变形不改变形状。表3-5列出了碳钢各相的比容，可以大致算出工件淬火时的体积变化。淬火工件中马氏体量越多，马氏体中的碳含量越高，则其体积胀大就越多；反之越小，甚至会收缩(与原始组织比较)。马氏体形成时的体积变化与马氏体碳含量之间的关系见表3-6。由此可见，钢中含碳量越高，马氏体形成时的体积膨胀量越大。

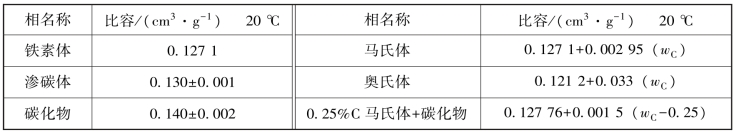

表3-5　碳钢各相的比容

pagenumber_ebook=82,pagenumber_book=74

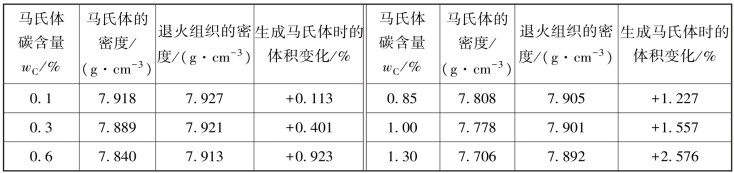

表3-6　马氏体形成时的体积变化与其碳含量的关系

pagenumber_ebook=82,pagenumber_book=74

2.热应力引起的变形

热应力引起的变形发生在钢件屈服强度较低、塑性较高，而表面冷却快、工件内外温差最大的高温区。此时瞬时热应力为表面张应力、心部压应力，由于心部温度高，屈服强度比表面低得多，易于变形。因此表现为在多向压应力作用下的变形，即立方体向球形方向变化。由此导致下述结果，即尺寸较大的一方缩小，而尺寸较小的一方则胀大，如长圆柱体长度方向缩短、直径方向胀大。不同形状的钢件热应力所引起的变化规律如图3-30所示。

pagenumber_ebook=83,pagenumber_book=75

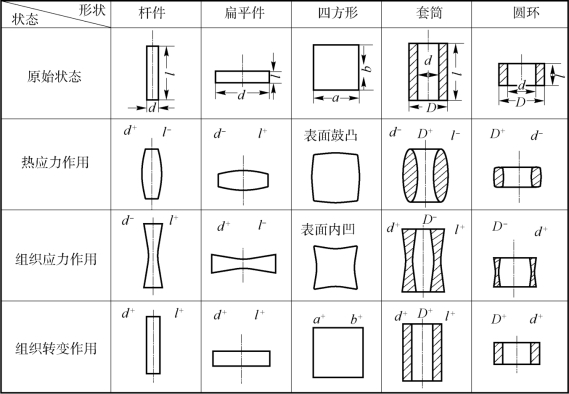

图3-30　结构对称、形状简单的典型工件的淬火变形规律

3.组织应力引起的变形

组织应力引起的变形也产生在早期组织应力最大时刻。此时截面温差较大，心部温度较高，仍处于奥氏体状态，塑性较好，屈服强度较低。其瞬时组织应力是表面压应力、心部拉应力，变形表现为心部在多向拉应力作用下的拉长。由此导致的结果为在组织应力作用下，工件中尺寸较大的一方伸长，而尺寸较小的一方缩短。例如，长圆柱体组织应力引起的变形是长度伸长、直径缩小。不同形状的钢件组织应力所引起的变形规律如图3-30所示。

上述淬火变形规律，是结构对称的简单工件单纯在热应力或组织应力作用下的畸变。实际上，许多工件的结构、形状较复杂，热应力、组织应力、相变体积效应是同时存在的，这种热应力、组织应力和相变体积变化综合作用引起的变形比较复杂，要具体问题具体分析。

4.影响淬火变形的因素

1)钢的化学成分

钢的化学成分影响钢的淬透性和Ms点、马氏体比体积、奥氏体和马氏体的屈服强度、钢的导热性等，从而影响淬火应力的大小和分布，故成分不同，淬火变形趋势也不同。

碳含量越低，热应力的作用相对越大(因淬透性差，需快冷，且低碳钢马氏体比体积较小，故组织应力也较小)；碳含量高，则组织应力作用增大。

合金元素一方面使导热性降低，从而使热应力、组织应力增大，但另一方面又增大了淬透性，允许采用较慢的淬火冷速，使热应力、组织应力降低。同时，合金元素还使Ms点降低(Ms点高低对热应力影响不大)、工件强度较高，导致残留奥氏体较多、组织应力较小，故工件容易保留热应力引起的变形。

2)钢的原始组织(https://www.chuimin.cn)

原始组织的比体积越大，则淬火前后比体积差越小，从而可减小体积变形。一般索氏体组织淬火后的变形量小于珠光体组织，粒状珠光体的变形量小于片状珠光体。

夹杂物和带状组织对淬火变形也有影响。由于钢中夹杂物和带状组织沿轧制方向分布，故淬火变形有方向性，即沿着夹杂物伸长方向的尺寸变化将大于垂直方向。为此，在设计零件，特别是设计工模具时要特别注意，凡是要求尺寸变化小的几何方位都应该垂直轧制方向。

3)截面尺寸及形状不同工件

截面尺寸直接影响淬火后的淬硬层深度，截面尺寸越大，淬硬层越浅，热应力对变形的作用越大；反之，截面尺寸越小，淬硬层越深，则组织应力对变形的作用越大。

淬火工件截面形状不同，淬火冷却时的冷却速度不同，这将影响淬硬层深度及淬火应力，从而影响变形。例如，工件棱角部位的冷却速度比平面部位快，而平面部位的冷却速度又比凹槽等部位冷却速度快；外表面比内表面冷却快。形状简单、规则对称的工件畸变较小，且变形较规则、均匀；形状复杂、不对称、薄厚不均的工件，畸变较大，易产生弯曲、翘曲。

4)热处理工艺

淬火加热温度高，冷却时心部、表面温差增大，热应力相应提高；同时，使淬硬层深度增大，组织应力也提高。

冷速越快，则淬火应力越大，变形也相应增大。其中，降低在Ms点以上的冷却速度可减小热应力引起的变形；降低在Ms点以下的冷却速度，可减小因剧烈的马氏体转变产生的组织应力而引起的变形(如分级淬火、等温淬火)。

5)淬火前残存应力及加热冷却不均匀对变形的影响

淬火前工件内残余应力没有消除、淬火加热装炉不当、淬火冷却不当等均会引起工件的扭曲变形。

此外，工件装炉和加热方式、工件装夹方式、工件淬火时淬入介质的方式，以及在冷却介质中的运动方式等，均对工件淬火变形有很大的影响，生产中应予以足够的重视。

pagenumber_ebook=84,pagenumber_book=76

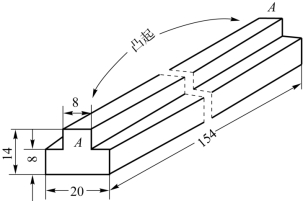

图3-31　45钢工件自820℃垂直入水淬火时的变形

5.典型淬火变形实例分析

工件结构不对称时，截面上各处的冷却速度是不均匀的。不仅各部位的淬硬层厚度不同，还会引起各部位之间更大的热应力和组织应力，产生严重弯曲、翘曲和畸变。如图3-31所示的45钢制“T”形长零件，在820℃时垂直入水淬火。图示A面为快冷面，而底面平面为慢冷面。如其变形以热应力为主导，则快冷面向上凸起。这是因为开始冷却时，快冷面先收缩，使工件在快冷面处略下凹，但由于快冷面的收缩受到了下面冷却较慢、收缩较小部分的牵制，在较高温度下快冷面金属发生不均匀的塑性拉伸，慢冷面金属出现不均匀的塑性压缩，造成快冷面伸长、慢冷面缩短的趋势，并导致工件弯曲、快冷面凸起。当继续冷却时，快冷面已处于低温，不再收缩(或很少)，强度也显著升高，不会因慢冷面的收缩而引起塑性压缩，这就导致了工件向快冷面凸起的弯曲畸变。

如果工件材料的淬透性不大，只是快冷面淬硬，慢冷面不能淬硬，在随后的冷却中，快冷面先冷至Ms点以下，发生马氏体相变，快冷面进一步伸长，慢冷面仍处于奥氏体状态，继续冷却收缩，使工件继续向快冷面凸起。当慢冷面降至Ms点以下，发生马氏体转变时，因不能完全淬透，总的组织应力和相变体积效应较小，且快冷面已形成马氏体，有很高的屈服强度，不足以引起塑性压缩而使畸变反向，因此最后的畸变仍然是快冷面凸起。

显然，如果仅考虑组织应力，则变形的方向相反，即快冷面下凹。

当工件完全淬透的情况下，应该同时考虑组织应力及热应力，要具体考虑不同温度区域的冷却速度，以及钢中碳含量。

由此得出结论：截面形状不对称零件在热应力作用下，快冷面凸起；在慢冷面未淬透情况下，变形仍是快冷面凸起，而在慢冷面能淬透的情况下，由零件淬火应力中起主导作用的应力特性而定，如组织应力起主导作用，则慢冷面将凸起。
