3.2.3.1　位移传感器的分类与工作原理

位移检测如图3-9所示，当工件由基准位置A移到位置B时，移动距离y称为位移，该位移量可用位移传感器来检测。依据工作介质，人们将位移传感器分成两类：光位移传感器、超声波位移传感器。

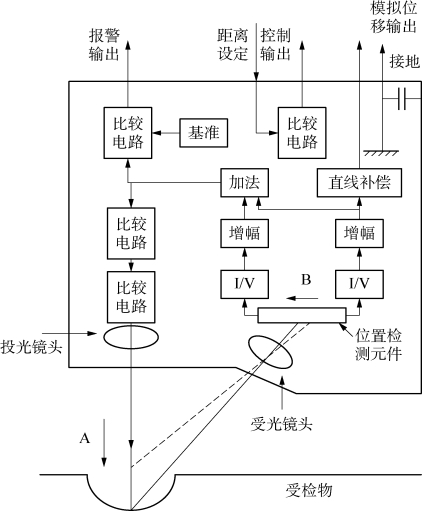

激光是光位移传感器的最佳光源，激光束投射到工件，利用三角测量法就能测量出工件的位移量（图3-10）。激光位移传感器的光束直径很小，能有效地检测出工件的高度差。

pagenumber_ebook=37,pagenumber_book=30

图3-9　位移检测

pagenumber_ebook=37,pagenumber_book=30

图3-10　三角测量法

超声波位移传感器的工作介质是超声波。超声波投射到工件表面后便被反射回来，计算该过程所用的时间就能检测出工件的位移量。对超声波位移传感器来说，颜色不影响检测的效果，因此受检对象可为多色物体、透明体和镜面体。

3.2.3.2　应用实例

1）底板翘曲检测

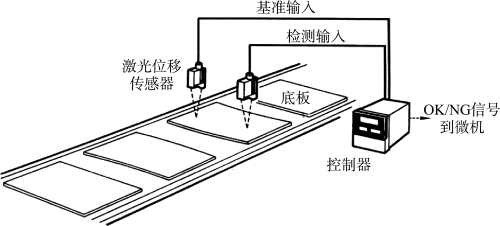

进入制造作业的底板是否翘曲，可用激光位移传感器来检测。底板翘曲检测如图3-11所示，该检测系统使用了两台激光位移传感器，一台作为基准值的输入，以“基准值主偏差”作参照量，系统就能对测定值作出OK/NG判断。

pagenumber_ebook=37,pagenumber_book=30

图3-11　底板翘曲检测

2）电子元件插入高度判别

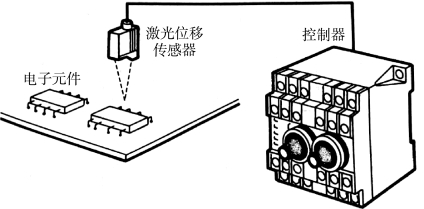

激光位移传感器还能检测印刷电路板上电子元件的插入高度，判断该元件是否组装到位（图3-12）。

pagenumber_ebook=38,pagenumber_book=31

图3-12　电子元件插入高度判别

3）玻璃厚度测定

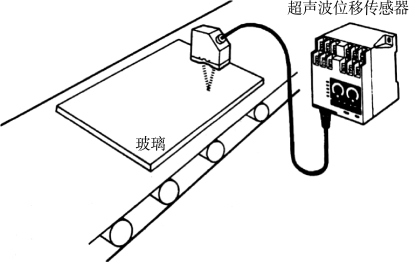

利用超声波位移传感器可测定玻璃等透明物体的厚度（图3-13）。

pagenumber_ebook=38,pagenumber_book=31

图3-13　玻璃厚度测定
