1）在四根ϕ60mm的圆管上按图样的尺寸画出连接板位置，装焊好连接板，如图7-76所示。

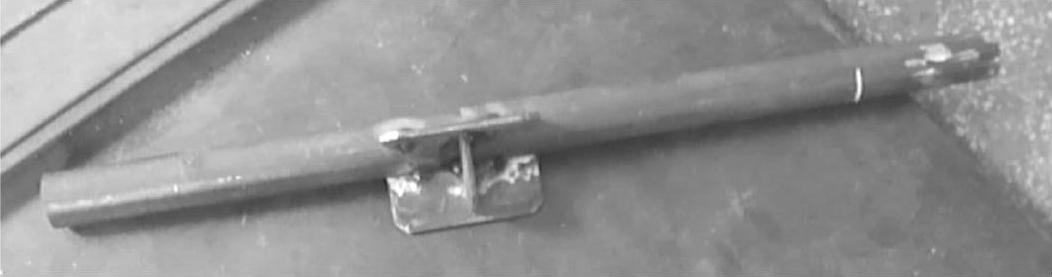

图7-76 将管子的中部装焊好连接板

2）在地脚板上号出圆管的位置后，将四根圆管的下端按划线的位置装配到地脚板上，检测管与板的垂直度后进行定位焊。

3）在平台上画出煤气管道支架的装配地样（按1∶1的比例在平台上画出支架的俯视图），将地脚板（已经钻孔完毕）与管子的连接件放置到地样上，检测后装焊支架上中部位置的横拉杆角钢，如图7-77所示。

4）连接横拉杆角钢以后，要检测圆管轴心线的距离，如图7-78所示，若有偏差则进行修正。然后装配底角板的肋板及连接板，要对称地进行定位焊，避免焊接变形。再装配管子上部的托板及支承板，此时管道支架已初步成形。复核各处的尺寸以后，将支架卧放在平台上，装配各平面上的斜拉杆及拉杆中间的衬板。

图7-77 按地样装配支架的横拉杆角钢(https://www.chuimin.cn)

图7-78 检测圆管轴心线的距离

5）管道支架装焊后，检测各部分的尺寸、位置、垂直度、平行度。确定装配连接无误后，按顺序（对称）对连接的部位进行焊接，如图7-79所示。对焊接后的角钢进行修磨、除锈、涂装（防锈漆、面漆），完成煤气管道支架的制作，如图7-80所示。

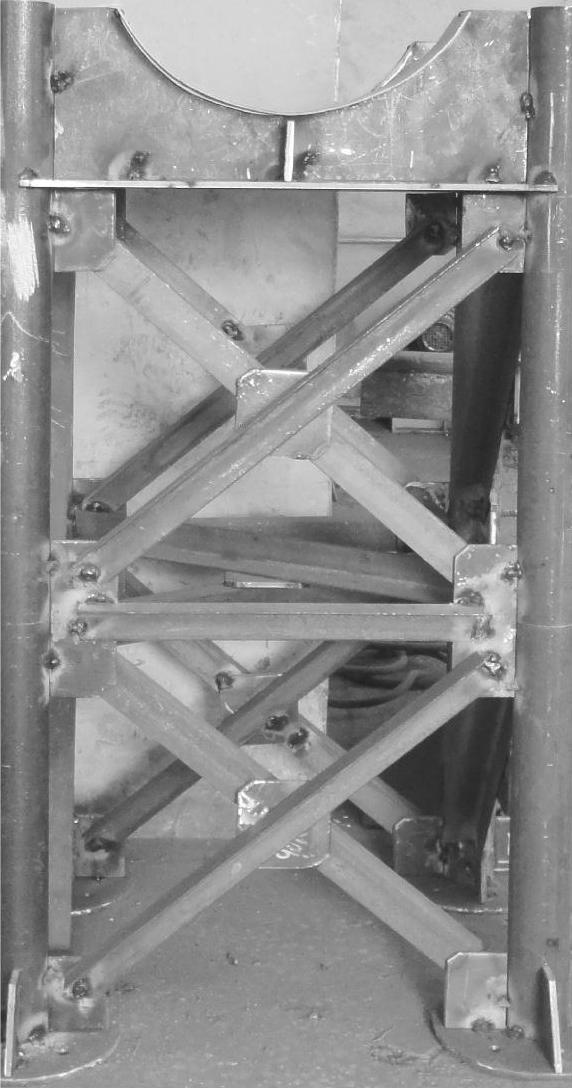

图7-79 连接后的管道支架

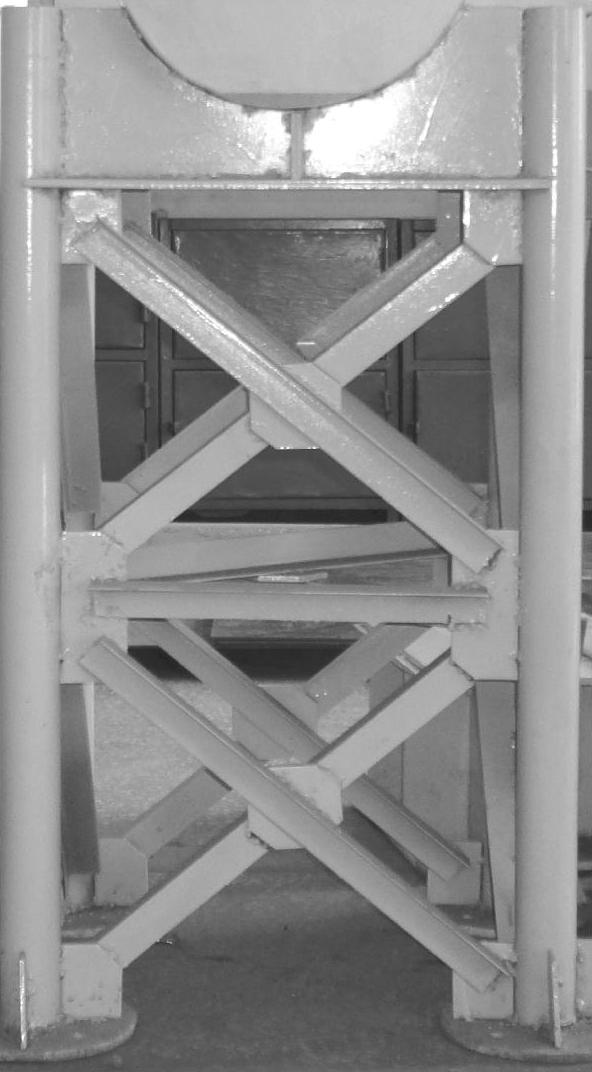

图7-80 修磨及涂装后的管道支架
