(1)铆接的准备
1)4人为一个作业小组,1人负责烧钉并扔钉,1人负责接钉并穿钉,1人顶钉,1人铆接。每人把各自的工具准备好。
2)照图样将工件按装配位置摆放好,矫正两板间的错位,可先在孔中穿过螺栓并拧紧来做临时固定(螺栓数量是铆钉总数的一半且均匀分布,防止被结合的零件在铆接时发生移动)。
3)计算铆钉杆的长度:
L=1.7d﹢1.1∑δ
式中L——铆钉杆的长度(mm);
d——铆钉杆的直径(mm);
∑δ——连接件的总厚度(mm)。
铆接时要通过试铆来确定铆钉杆的实际长度。
(2)铆接作业
1)用焦炭炉将铆钉加热到橙黄色(温度为900~1000℃),铆钉的内外温度要均匀。
2)扔钉者将加热好的铆钉用烧钉钳夹住,迅速抛给穿钉者,如图6-10所示。操作时要先将烧钉钳向身体的右后方摆动,如图6-10b所示。双手用力将烧钉钳摆到身体的前方,如图6-10c所示。及时松开烧钉钳,将铆钉扔出。

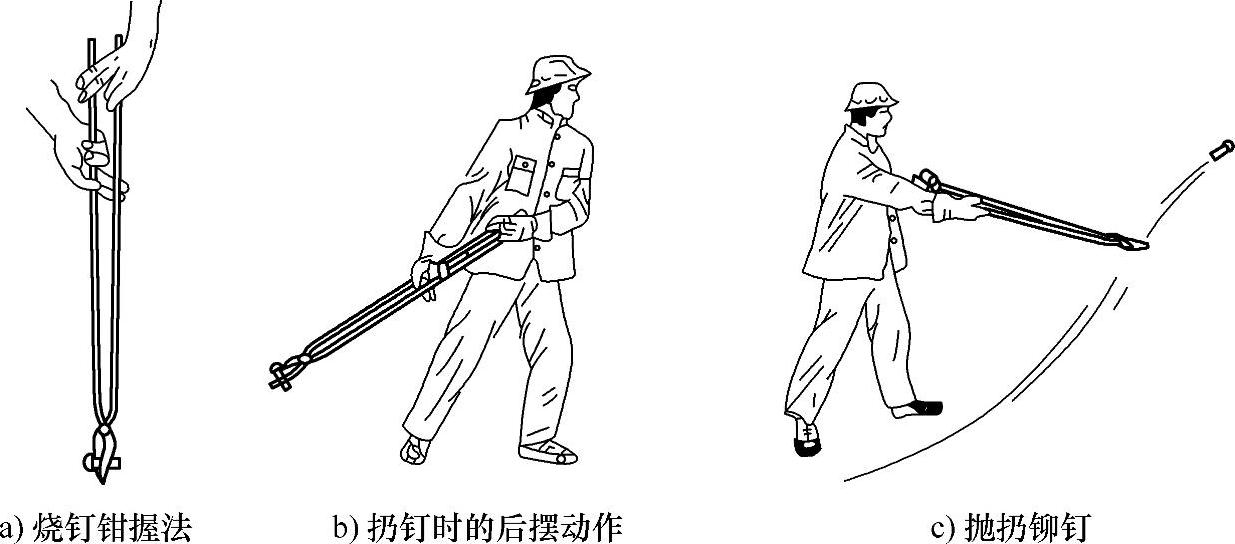

图6-10 扔钉技术动作
3)接钉者一手持钉桶,一手拿穿钉钳,面向扔钉者站立,如图6-11所示。钉桶迎向飞来的铆钉,钉落入桶中时将桶后退一下,使铆钉得到缓冲避免反弹。用穿钉钳迅速夹住桶内的铆钉,在桶上敲一敲(敲掉钉上的氧化皮,同时提醒顶钉者及铆接者准备操作),将铆钉穿入待铆接的孔中。

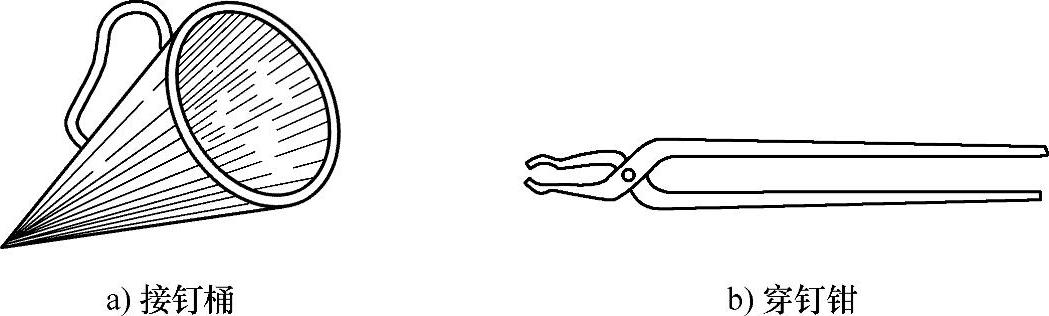

图6-11 接钉工具
4)顶钉者双手拿顶把(依据工件铆接的位置选择抱顶把或压顶把),顶把的结构如图6-12所示,规格与预制的铆钉头相符,但窝浅一些。也可以将窝头固定在台架上,代替手顶把顶钉,小台架的形式如图6-13所示。用顶把前端的顶模将穿入钉孔的铆钉头部顶住,铆接者用铆钉枪上的罩模对准铆钉杆打击,如图6-14a所示。开始时风门要小,待钉杆镦粗后,再加大风门,逐渐打成钉头形状,如图6-14b所示。最后将铆钉枪上的罩模绕着钉头旋转一周,一边旋转一边打击,使铆钉头圆周与连接件表面结合紧密,如图6-14c所示。但不许过分倾斜,否则会将构件的表面打出压痕。

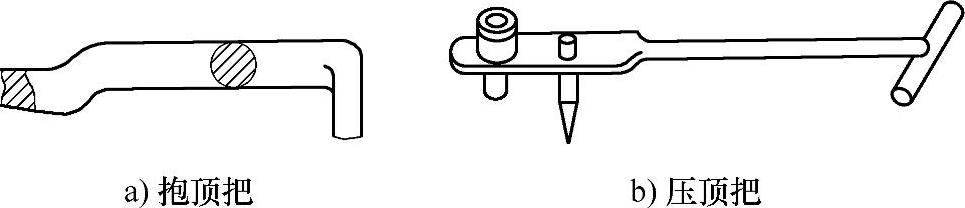

图6-12 手顶把
