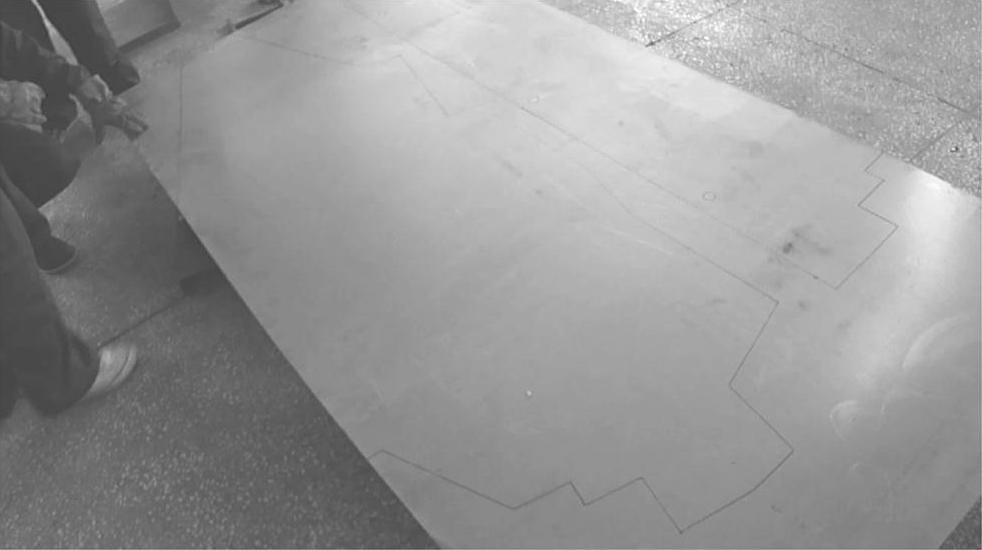

1）图4-82所示是学生用一张2000mm×1000mm×2mm的钢板制作工件，首先作出号料样板，用样板在钢板上号料后，将钢板的底部垫起，研究剋切的顺序。

图4-82 在整张的钢板上号料

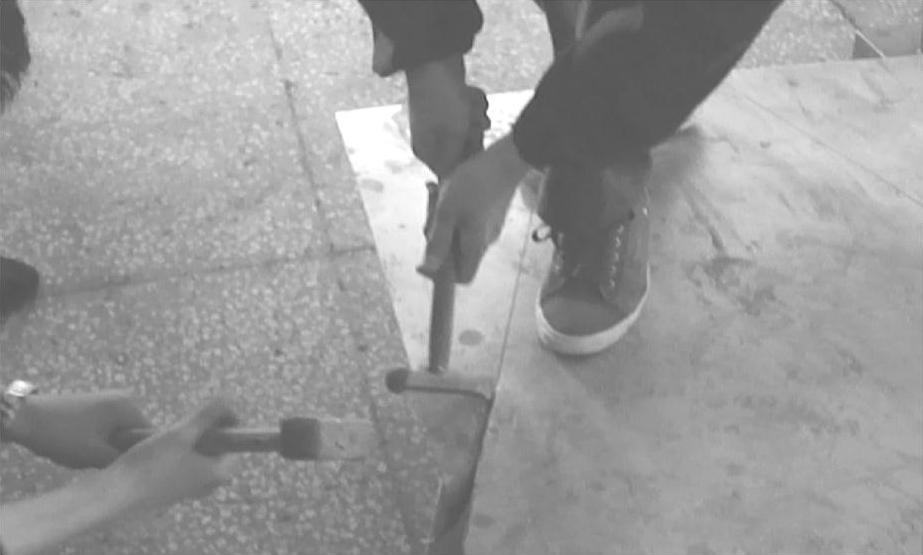

2）将下剋子放入板料的下面，板料上面的剋切线与下剋子对正位置，从工件的一端起剋开口，开口后进行直线的剋切，如图4-83所示。

图4-83 摆好下剋子后进行剋切

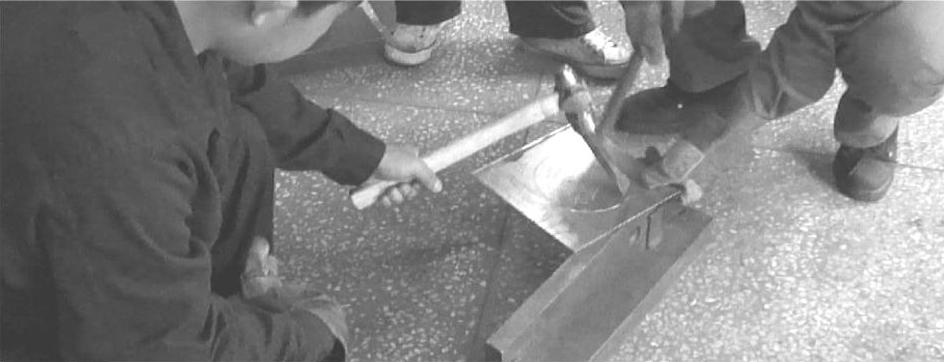

3）图4-84所示是学生在剋切工件的内圆孔，要灵活的转动板料。

图4-84 剋切工件的内圆孔

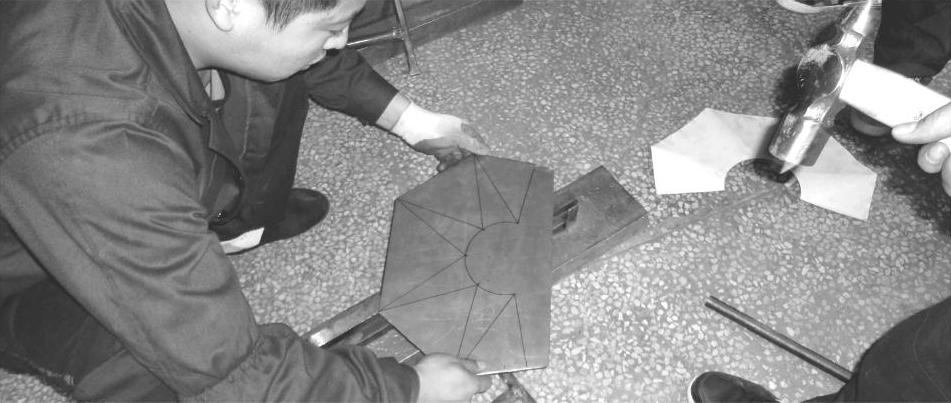

4）图4-85所示是学生拿着号料的钢板，准备剋切后制作过渡接头（剋切完成后还需要用压弧锤和弯管的胎具加工成形）。

图4-85 在钢板上号出过渡接头

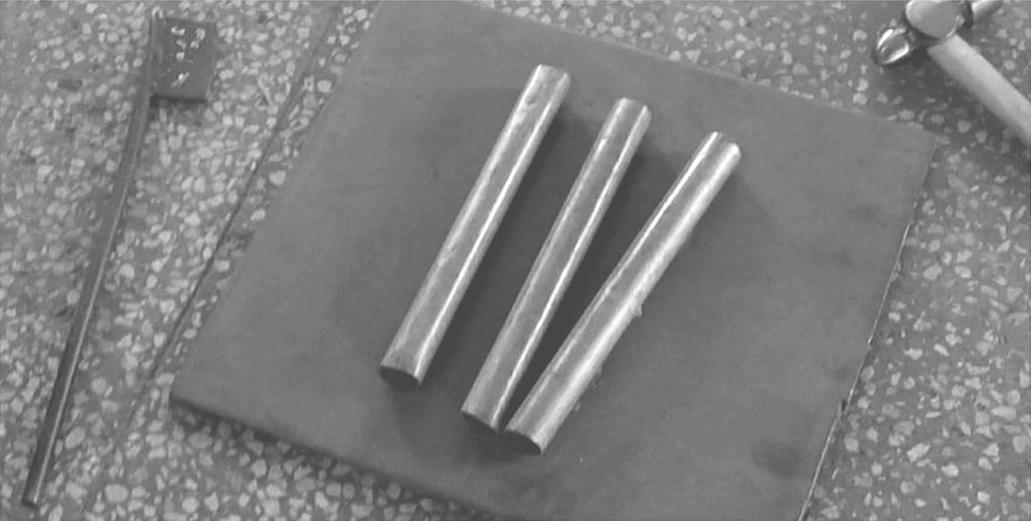

5）图4-86所示是学生实训时所用的一种胎具，用来弯曲板料。制作圆柱面工件使用胎具上两平行的圆管，弯曲圆锥面用成角度的两管，胎具旁边是压弧锤及锤子。

图4-86 弯管用的胎具及压弧锤

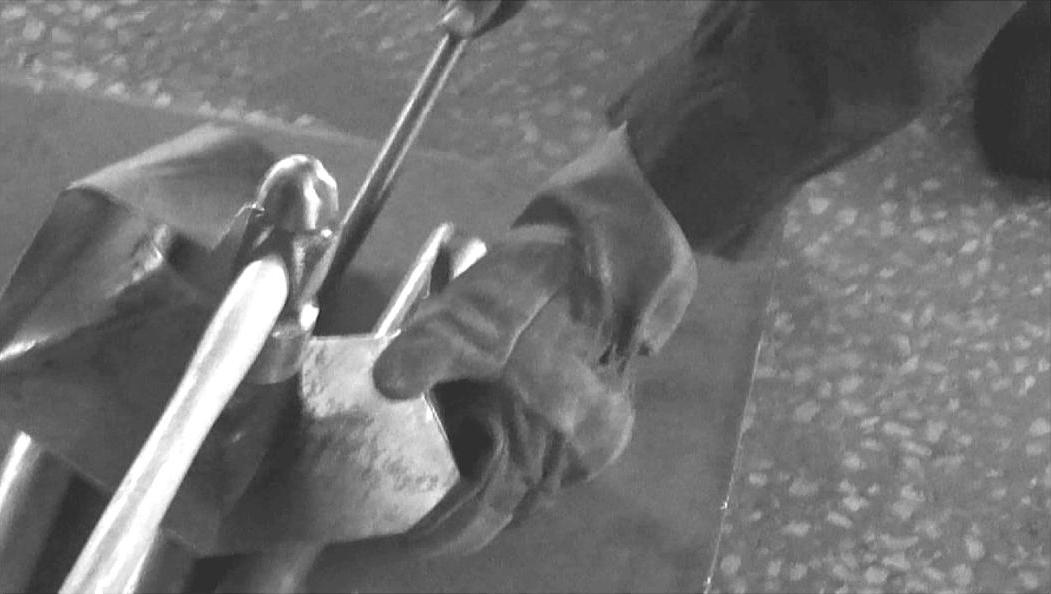

6）制作过渡接头时，要先弯曲两边，再弯曲中间。操作者一手把持板料放在弯曲胎具上（戴手套，防止板料的飞边把手划伤），另一手持压弧锤，紧压在板料的弯曲线上，指挥打锤者进行锤击，如图4-87所示。

图4-87 制作过渡接头

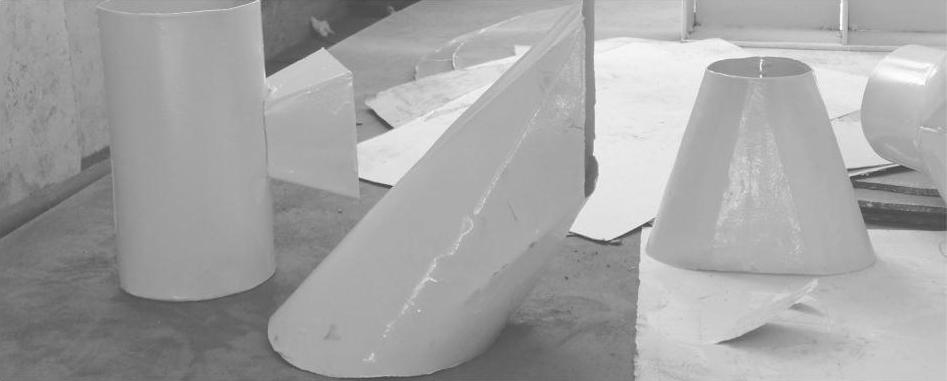

7）图4-88所示是制作完成的过渡接头及相贯件。

图4-88 学生制作的过渡接头及相贯件
