如何在Solidworks中创建下尾翼放样曲面？
【摘要】：在FeatureManager设计树中选择“基准面6”选项，然后单击“视图（前导）”工具栏中的“正视于”图标按钮，将该基准面转为正视方向。创建曲面放样7。单击“曲面”工具栏中的“放样曲面”图标按钮，系统弹出“曲面-放样”属性管理器；在“轮廓”选项框中，依次选择图9-64中的边线1和草图3，单击“确定”图标按钮，生成的放样曲面如图9-65所示。
创建基准面6。单击“特征”面板中的“基准面”图标按钮
，系统弹出“基准面”属性管理器；选择FeatureManager设计树中的“前视基准面”选项作为第一参考，在
“偏移距离”文本框中输入450mm，单击“确定”图标按钮
，完成基准面6的创建，如图9-62所示。
设置基准面。在FeatureManager设计树中选择“基准面6”选项，然后单击“视图（前导）”工具栏中的“正视于”图标按钮
，将该基准面转为正视方向。
绘制曲面放样7的草图。单击“草图”面板中的“样条曲线”图标按钮
和“中心线”图标按钮
，绘制如图9-63所示的草图并标注尺寸，然后退出草图绘制状态。将视图以合适的方向显示，如图9-64所示。
创建曲面放样7。单击“曲面”工具栏中的“放样曲面”图标按钮
，系统弹出“曲面-放样”属性管理器；在“轮廓”选项框中，依次选择图9-64中的边线1和草图3，单击“确定”图标按钮
，生成的放样曲面如图9-65所示。

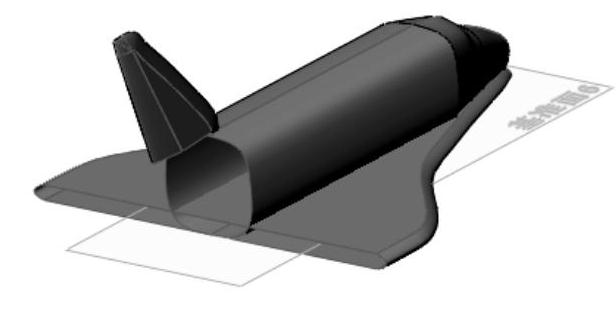

图9-62 创建基准面6

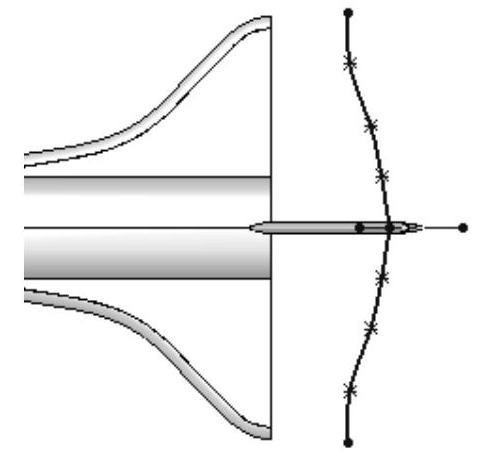

图9-63 绘制曲面放样7的草图

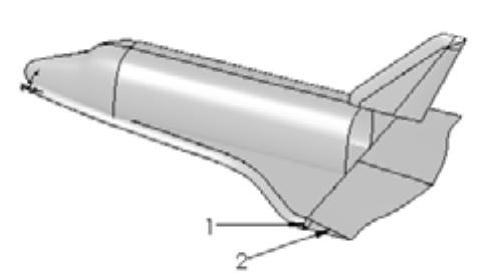

图9-64 设置视图方向7
创建曲面放样8。重复上面步骤，将图9-64中的边线2和草图3进行曲面放样，效果如图9-66所示。

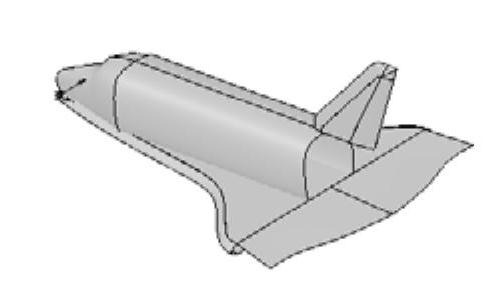

图9-65 曲面放样7
图9-66 曲面放样8
