本实例绘制的葫芦如图3-100所示。绘制该模型的命令主要有样条曲线、扫描曲面、平面区域、缝合曲面等。

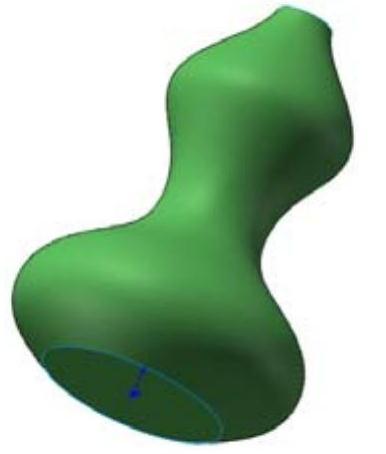

图3-100 葫芦模型

绘制步骤

978-7-111-43495-5-Chapter03-370.jpg启动软件。执行“开始”→“所有程序”→“SolidWorks 2013”菜单命令,或者单击桌面图标978-7-111-43495-5-Chapter03-371.jpg,启动SolidWorks 2013。

978-7-111-43495-5-Chapter03-372.jpg创建零件文件。执行“文件”→“新建”菜单命令,或者单击“快速”工具栏中的“新建”图标按钮978-7-111-43495-5-Chapter03-373.jpg,此时系统弹出“新建SolidWorks文件”对话框,在其中选择“零件”图标按钮978-7-111-43495-5-Chapter03-374.jpg,然后单击“确定”按钮,创建一个新的零件文件。

978-7-111-43495-5-Chapter03-375.jpg保存文件。执行“文件”→“保存”菜单命令,或者单击“快速”工具栏中的“保存”图标按钮978-7-111-43495-5-Chapter03-376.jpg,此时系统弹出“另存为”对话框。在“文件名”一栏中输入“葫芦”,然后单击“保存”按钮,创建一个文件名为“葫芦”的零件文件。

978-7-111-43495-5-Chapter03-377.jpg设置基准面。在左侧的FeatureManager设计树中用鼠标选择“前视基准面”作为绘制图形的基准面。

978-7-111-43495-5-Chapter03-378.jpg绘制路径草图。执行“工具”→“草图绘制实体”→“直线”菜单命令或单击“草图”面板中的“直线”图标按钮978-7-111-43495-5-Chapter03-379.jpg,以原点为起点绘制一条长度为90的竖直中心线。结果如图3-101所示,然后退出草图绘制状态。

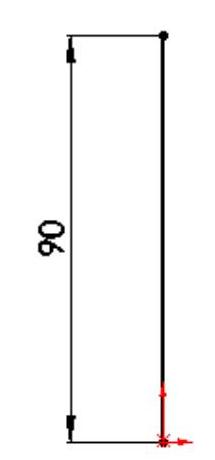

图3-101 绘制路径草图

978-7-111-43495-5-Chapter03-381.jpg设置基准面。在左侧的FeatureManager设计树中用鼠标选择“前视基准面”作为绘制图形的基准面。

978-7-111-43495-5-Chapter03-382.jpg绘制引导线草图。执行“工具”→“草图绘制实体”→“样条曲线”菜单命令,或单击“草图”面板中的“样条曲线”图标按钮978-7-111-43495-5-Chapter03-383.jpg,绘制如图3-102所示的图形并标注尺寸,然后退出草图绘制状态。

978-7-111-43495-5-Chapter03-384.jpg设置基准面。在左侧的FeatureManager设计树中用鼠标选择“上视基准面”作为绘制图形的基准面。

978-7-111-43495-5-Chapter03-385.jpg绘制轮廓草图。执行“工具”→“草图绘制实体”→“圆”菜单命令,或单击“草图”面板中的“圆”图标按钮978-7-111-43495-5-Chapter03-386.jpg,以原点为圆心绘制一个直径为40的圆,然后退出草图绘制状态,如图3-103所示。

978-7-111-43495-5-Chapter03-387.jpg扫描曲面。执行“插入”→“曲面”→“扫描曲面”菜单命令,或者单击“曲面”工具栏中的“扫描曲面”图标按钮978-7-111-43495-5-Chapter03-388.jpg,执行扫描命令。此时系统弹出如图3-104所示的“曲面-扫描”属性管理器。在“轮廓”一栏中,用鼠标选择如图3-103所示中圆1;在“路径”一栏中,用鼠标选择如图3-103所示中的直线2;在“引导线”一栏中,用鼠标选择如图3-103所示中的样条曲线3,单击“扫描”属性管理器中的“确定”按钮978-7-111-43495-5-Chapter03-389.jpg,扫描特征完毕。结果如图3-105所示。

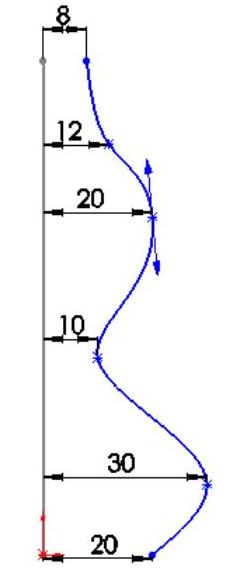

图3-102 绘制引导线草图

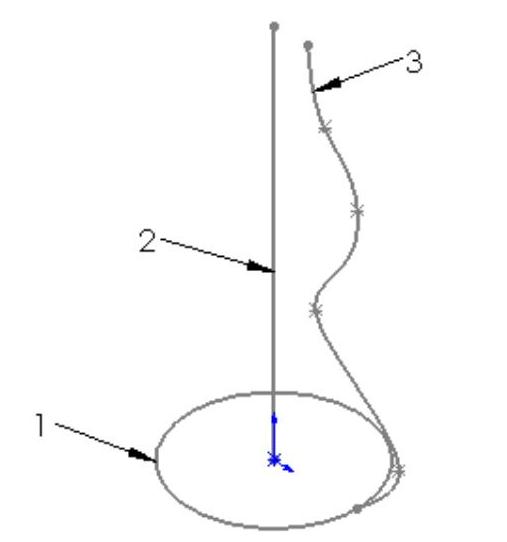

图3-103 绘制轮廓草图

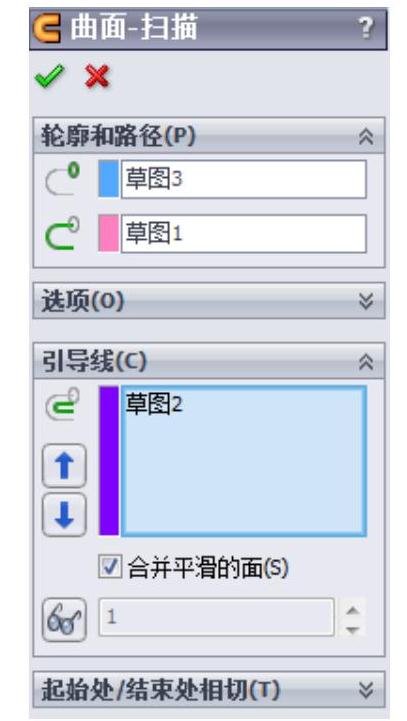

图3-104 “曲面-扫描”属性管理器

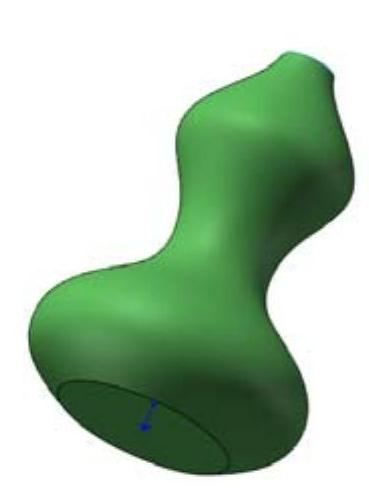

图3-105 扫描曲面

978-7-111-43495-5-Chapter03-394.jpg创建平面区域。单击“曲面”工具栏上的“平面区域”图标按钮978-7-111-43495-5-Chapter03-395.jpg,或执行“插入”→“曲面”→“平面区域”菜单命令,弹出“平面”属性管理器,选择底面边线,如图3-106所示。单击“平面”属性管理器中的“确定”按钮978-7-111-43495-5-Chapter03-396.jpg,结果如图3-107所示。

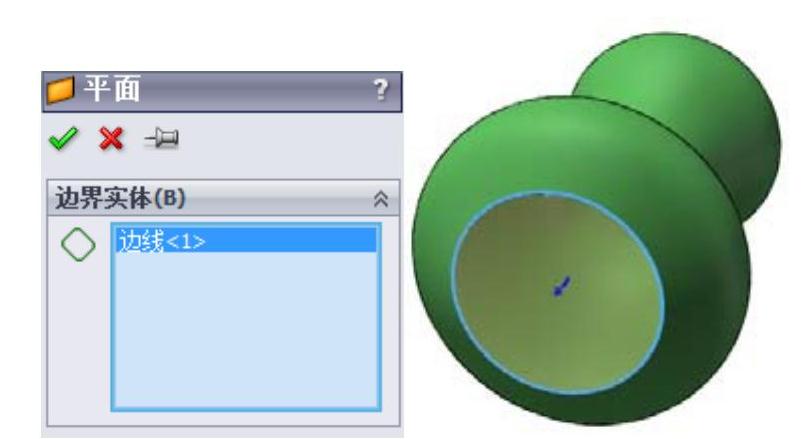

图3-106 “平面”属性管理器

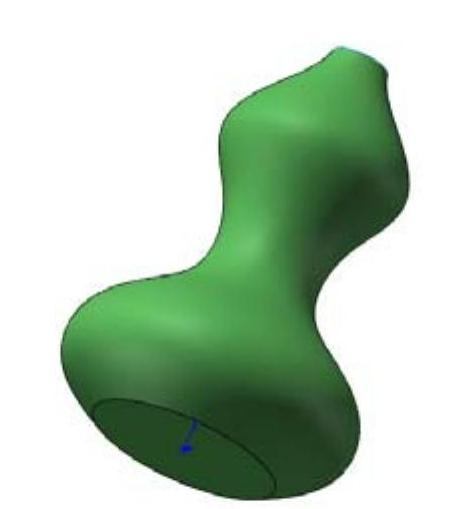

图3-107 平面区域

978-7-111-43495-5-Chapter03-399.jpg缝合曲面。单击“曲面”工具栏上的“缝合曲面”图标按钮978-7-111-43495-5-Chapter03-400.jpg,或者执行“插入”→“曲面”→“缝合曲面”菜单命令,此时弹出如图3-108所示的“缝合曲面”属性管理器。选择扫描曲面和底面,结果如图3-109所示。

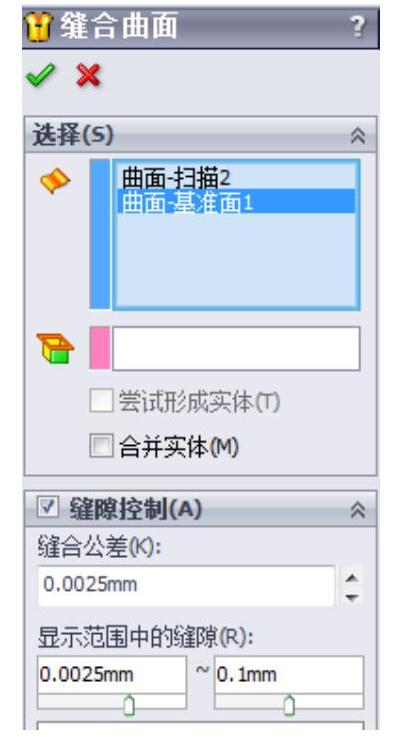

图3-108 “缝合曲面”属性管理器

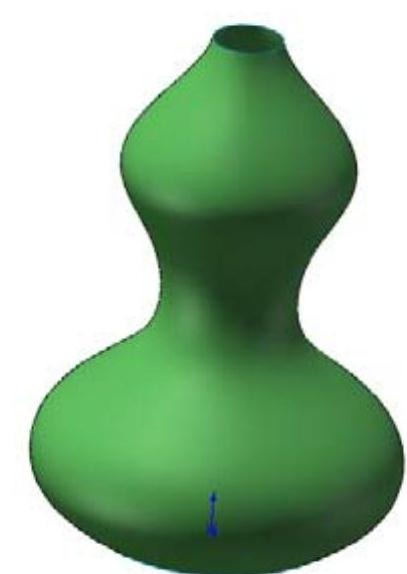

图3-109 缝合曲面
