本实例绘制的吧台椅如图3-75所示。绘制该模型的命令主要有创建基准面、边界曲面、镜像、缝合曲面、旋转凸台/基体、圆角等。

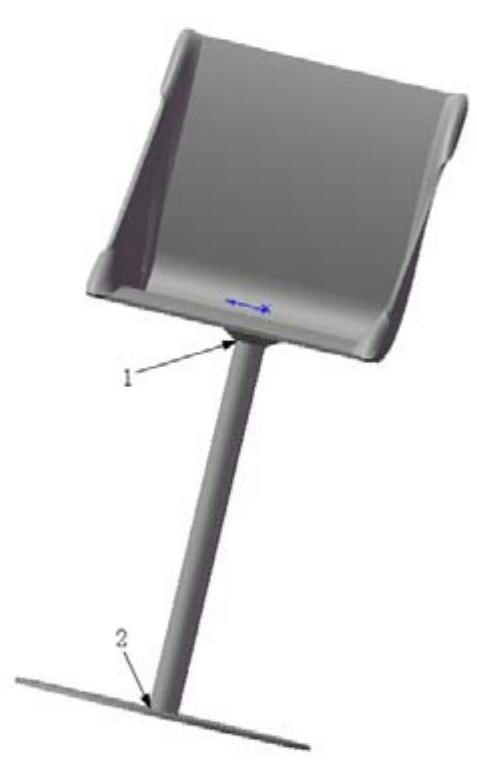

图3-75 吧台椅模型

绘制步骤

启动软件。执行“开始”→“所有程序”→“SolidWorks 2013”菜单命令，或者单击桌面图标，启动SolidWorks2013。

创建零件文件。执行“文件”→“新建”菜单命令，或者单击“快速”工具栏中的“新建”图标按钮，此时系统弹出“新建SolidWorks文件”对话框，在其中选择“零件”图标按钮，然后单击“确定”按钮，创建一个新的零件文件。

保存文件。执行“文件”→“保存”菜单命令，或者单击“快速”工具栏中的“保存”图标按钮，此时系统弹出“另存为”对话框。在“文件名”一栏中输入“吧台椅”，然后单击“保存”按钮，创建一个文件名为“吧台椅”的零件文件。

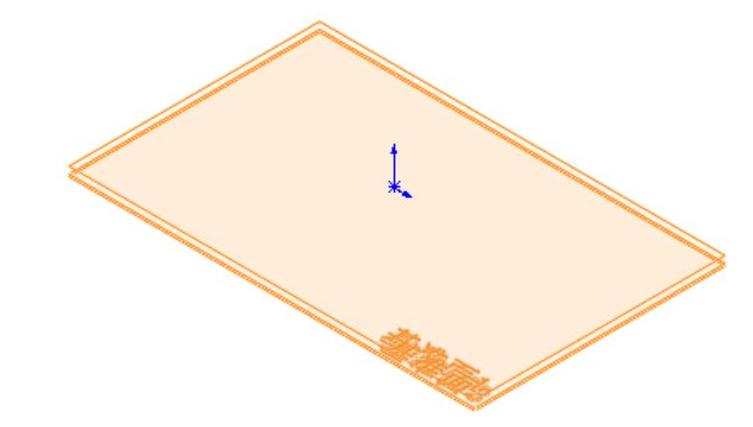

执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”面板中的“基准面”图标按钮，弹出如图3-76所示的“基准面”属性管理器。选择“上视基准面”为参考面，在中输入偏移距离为25mm，单击“确定”图标按钮，完成基准面1的创建。重复“基准面”命令，分别创建距离上视基准面为28mm和29mm的基准面，如图3-77所示。

设置基准面。在左侧的FeatureManager设计树中用鼠标选择“基准面1”作为绘制图形的基准面。

绘制草图。单击“草图”面板中的“三点圆弧”图标按钮和“切线弧”图标按钮，绘制如图3-78所示的草图并标注尺寸，注意圆弧和圆弧之间是相切关系。

设置基准面。在左侧的FeatureManager设计树中用鼠标选择“基准面2”作为绘制图形的基准面。

图3-76 “基准面”属性管理器

图3-77 创建基准面

绘制草图。单击“草图”面板中的“三点圆弧”图标按钮和“切线弧”图标按钮，绘制如图3-79所示的草图并标注尺寸，注意圆弧和圆弧之间是相切关系。

设置基准面。在左侧的FeatureManager设计树中用鼠标选择“基准面3”作为绘制图形的基准面。

绘制草图。单击“草图”面板中的“直线”图标按钮，绘制如图3-80所示的草图，注意直线和圆弧之间是重合关系。

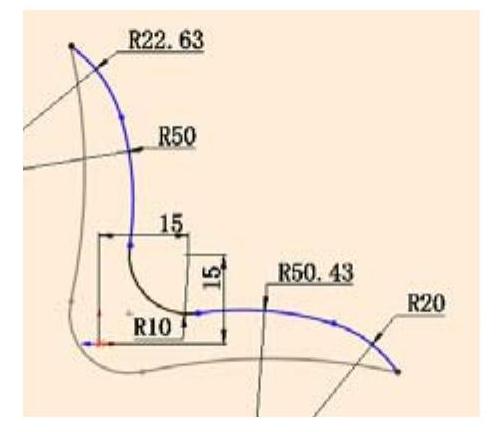

图3-78 绘制草图1

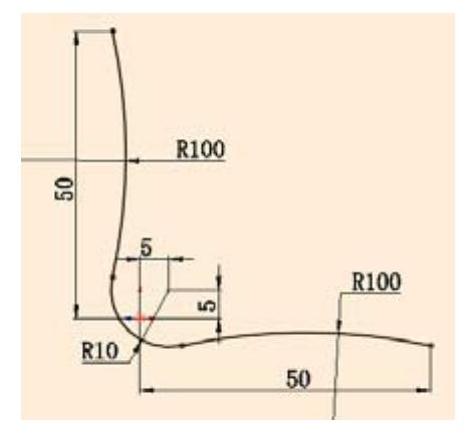

图3-79 绘制草图2

图3-80 绘制草图3

边界曲面。单击“曲面”工具栏上的“边界曲面”图标按钮，或者执行“插入”→“曲面”→“边界曲面”菜单命令，弹出“边界曲面”属性管理器，如图3-81所示。选择前面绘制的三个草图为边界曲面，单击属性管理器中的“确定”图标按钮，结果如图3-82所示。

镜像曲面。单击“特征”面板上的“镜像”图标按钮，或者执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出“镜像”属性管理器，如图3-83所示。选择上视基准面为镜像面，选择边界-曲面1为要镜像的实体，单击属性管理器中的“确定”图标按钮，结果如图3-84所示。

设置基准面。在左侧的FeatureManager设计树中用鼠标选择“基准面1”作为绘制图形的基准面。

绘制草图。单击“草图”面板中的“转换实体引用”图标按钮，提取边界曲面的边界线。如图3-85所示。

创建基准面。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”面板中的“基准面”图标按钮，弹出“基准面”属性管理器。选择“上视基准面”为参考面，在中输入偏移距离为25mm，注意基准面的方向，完成基准面4的创建。

设置基准面。在左侧的FeatureManager设计树中用鼠标选择“基准面4”作为绘制图形的基准面。

绘制草图。单击“草图”面板中的“转换实体引用”图标按钮，提取边界曲面的边界线，

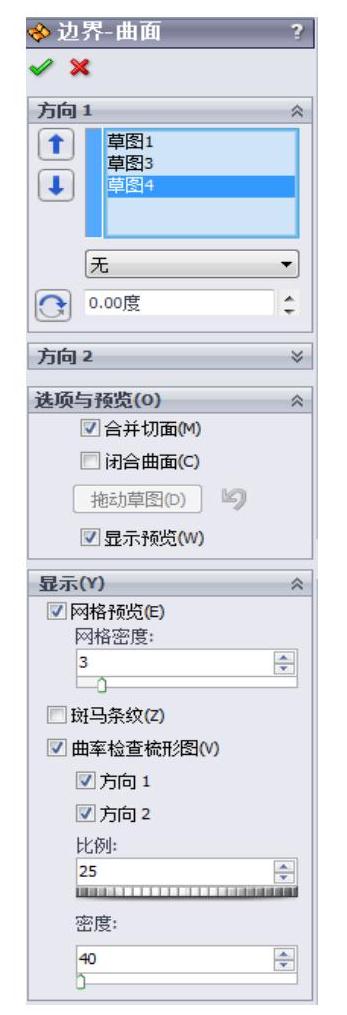

图3-81 “边界-曲面”属性管理器

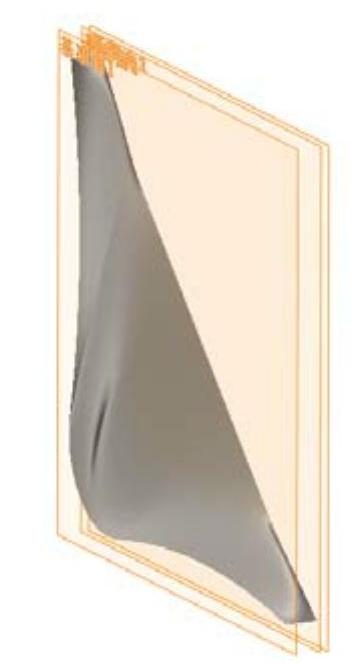

图3-82 边界曲面

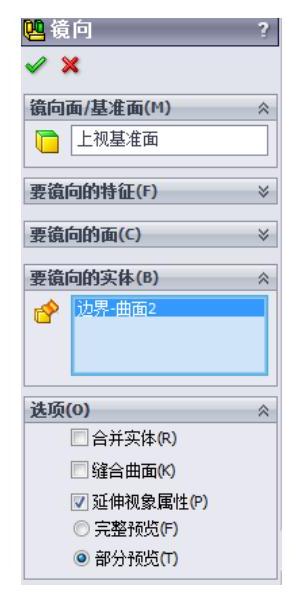

图3-83 “镜像”属性管理器

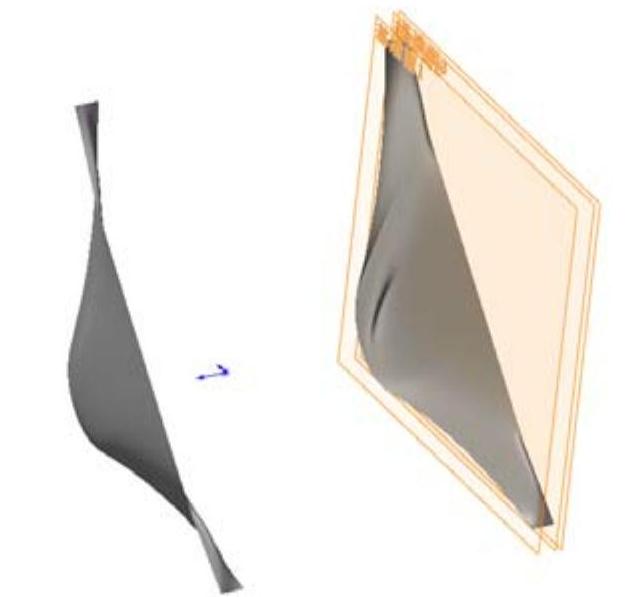

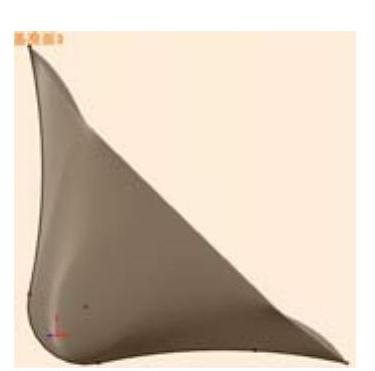

图3-84 镜像边界曲面

边界曲面。单击“曲面”工具栏上的“边界曲面”图标按钮，或者执行“插入”→“曲面”→“边界曲面”菜单命令，弹出“边界曲面”属性管理器。选择草图4和草图5为边界线，单击属性管理器中的“确定”图标按钮，结果如图3-86所示。

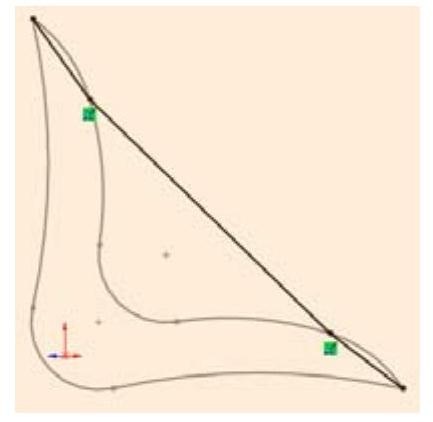

图3-85 绘制草图

图3-86 边界曲面

缝合曲面。单击“曲面”工具栏上的“缝合曲面”菜单按钮，或者执行“插入”→“曲面”→“缝合曲面”菜单命令，弹出“缝合曲面”属性管理器。选择视图中的边界曲面和镜像曲面，如图3-87所示，单击属性管理器中的“确定”图标按钮。

加厚曲面。执行“插入”→“特征”→“加厚”菜单命令，弹出如图3-88所示“加厚”属性管理器。在视图中选择上步创建的缝合曲面为要加厚的曲面，单击“加厚侧边2”按钮，输入厚度为1mm，单击属性管理器中的“确定”图标按钮，结果如图3-89所示。

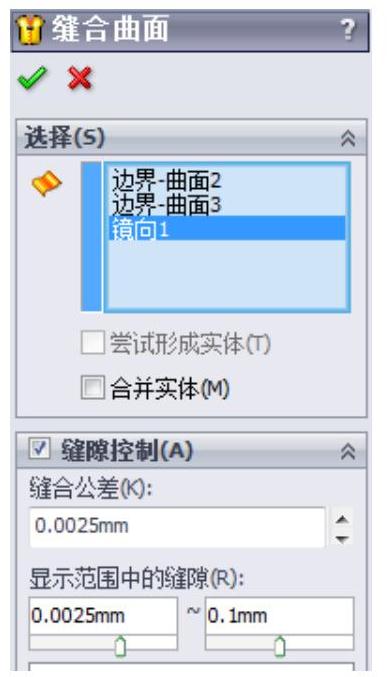

图3-87 “缝合曲面”属性管理器

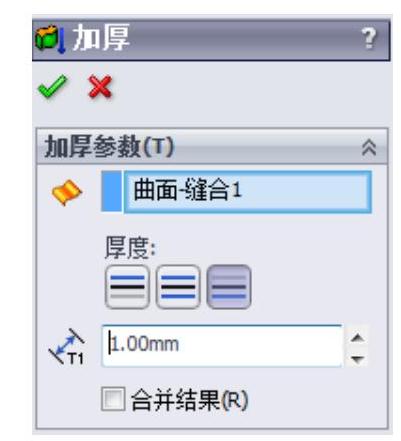

图3-88 “加厚”属性管理器

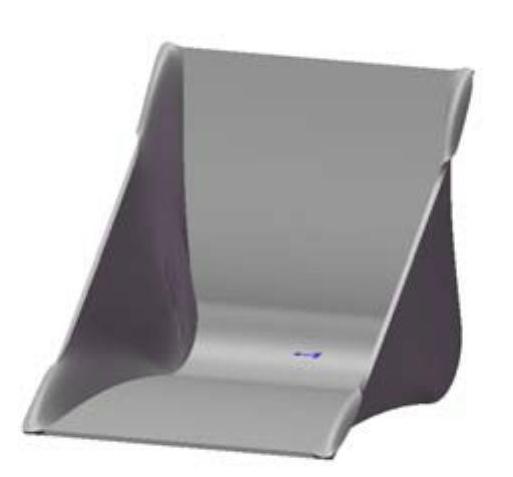

图3-89 加厚曲面

设置基准面。在左侧的FeatureManager设计树中用鼠标选择“上视基准面”作为绘制图形的基准面。

绘制草图。单击“草图”面板中的“直线”图标按钮、“圆弧”图标按钮和“转换实体引用”图标按钮，绘制如图3-90所示的草图并标注尺寸。

旋转实体。单击“特征”面板中的“旋转凸台/基体”图标按钮，或者执行“插入”→“凸台/基体”→“旋转”菜单命令，弹出如图3-91所示“旋转”属性管理器。在视图中选择绘制的竖直直线为旋转轴，单击属性管理器中的“确定”图标按钮，结果如图3-92所示。

倒圆角。单击“特征”面板中的“圆角”图标按钮，或者执行“插入”→“特征”→“圆角”菜单命令，弹出如图3-93所示“圆角”属性管理器。选择边线1，设置圆角半径为30mm，单击属性管理器中的“确定”图标按钮，重复“圆角”命令，选择边线2，输入圆角半径为10mm，结果如图3-94所示。

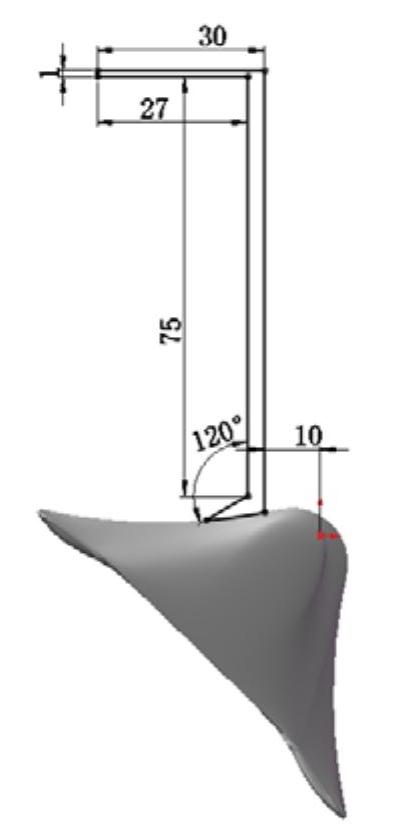

图3-90 绘制草图

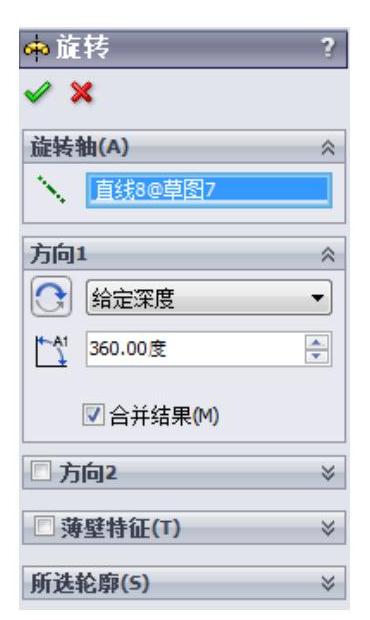

图3-91 “旋转”属性管理器

图3-92 绘制底座

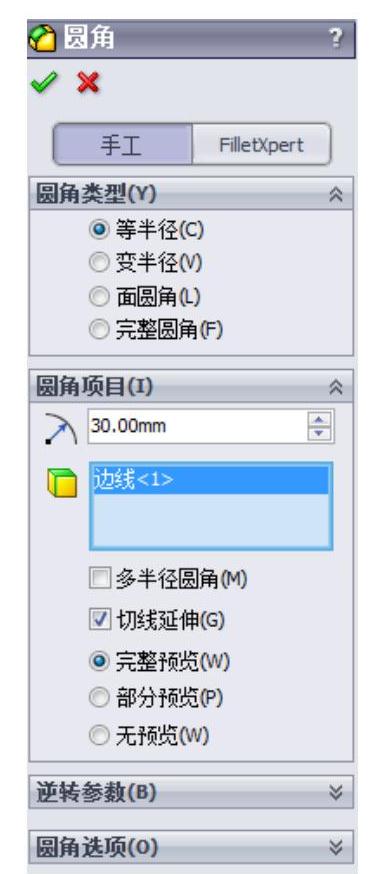

图3-93 “圆角”属性管理器

图3-94 倒圆角
