用科技点亮花盆,让绿植更美丽

【摘要】:本实例绘制的花盆如图3-62所示。绘制该模型的命令主要有旋转曲面、延展曲面和圆角曲面等。花盆模型由盆体和边沿两部分组成。图3-62 花盆模型绘制步骤新建文件。此处缝合的意义是为了将两个面的交线进行圆角处理,因为面的边线不能圆角处理,所以将两个面缝合为一个面。单击属性管理器中的“确定”图标按钮,完成圆角处理,结果如图3-72所示。

本实例绘制的花盆如图3-62所示。由杯体和边沿部分组成。绘制该模型的命令主要有旋转曲面、延展曲面和圆角曲面等。花盆模型由盆体和边沿两部分组成。其绘制过程为:通过旋转曲面可完成盆体的建模,通过延展曲面可完成边沿的建模,然后对边沿和杯体的连接部分进行圆角处理。


图3-62 花盆模型

绘制步骤

978-7-111-43495-5-Chapter03-237.jpg新建文件。执行“文件”→“新建”菜单命令,或者单击“快速”工具栏中的“新建”图标按钮978-7-111-43495-5-Chapter03-238.jpg,此时系统弹出“新建SolidWorks文件”对话框,在其中选择“零件”图标978-7-111-43495-5-Chapter03-239.jpg,然后单击“确定”按钮,创建一个新的零件文件。

978-7-111-43495-5-Chapter03-240.jpg绘制花盆盆体。

978-7-111-43495-5-Chapter03-241.jpg设置基准面。在左侧FeatureManager设计树中用鼠标选择“上视基准面”,然后单击“视图”工具栏中的“正视于”图标按钮978-7-111-43495-5-Chapter03-242.jpg,将该基准面作为绘制图形的基准面。

978-7-111-43495-5-Chapter03-243.jpg绘制草图。执行“工具”→“草图绘制实体”→“中心线”菜单命令,绘制一条通过原点的竖直中心线,然后单击“草图”面板中的“直线”图标按钮978-7-111-43495-5-Chapter03-244.jpg,绘制两条直线。

978-7-111-43495-5-Chapter03-245.jpg标注尺寸。单击“草图”面板中的“智能尺寸”图标按钮978-7-111-43495-5-Chapter03-246.jpg,标注上一步绘制的草图,结果如图3-63所示。

978-7-111-43495-5-Chapter03-247.jpg旋转曲面。单击“曲面”工具栏中的“旋转曲面”图标按钮978-7-111-43495-5-Chapter03-248.jpg,或者执行“插入”→“曲面”→“旋转曲面”菜单命令,此时系统弹出如图3-64所示的“曲面-旋转”属性管理器。在“旋转轴”一栏中,用鼠标选择图3-63中的竖直中心线,其他设置参考图3-64。单击属性管理器中的“确定”按钮978-7-111-43495-5-Chapter03-249.jpg,完成曲面旋转,结果如图3-65所示。

978-7-111-43495-5-Chapter03-250.jpg绘制花盆边沿。

978-7-111-43495-5-Chapter03-251.jpg延展曲面。单击“曲面”工具栏中的“延展曲面”图标按钮978-7-111-43495-5-Chapter03-252.jpg,或者执行“插入”→“曲面”→“延展曲面”菜单命令,此时系统弹出“延展曲面”属性管理器。设置延展曲面属性管理器。在属性管理器的“延展方向参考”一栏中,用鼠标选择FeatureManager设计树中的“前视基准面”;在“要延展的边线”一栏中,用鼠标选择图3-65中的边线1,此时属性管理器如图3-66所示。在设置过程中注意延展曲面的方向,如图3-67所示。单击属性管理器中“确定”按钮978-7-111-43495-5-Chapter03-253.jpg,生成延展曲面,如图3-68所示。

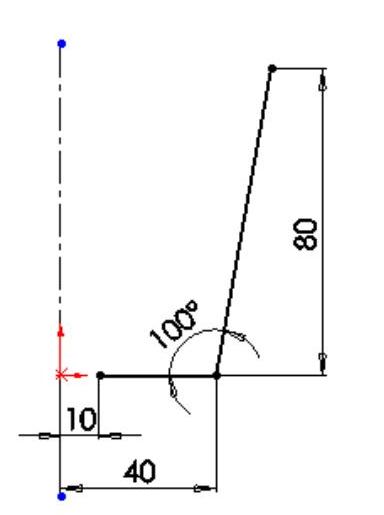

图3-63 标注的草图

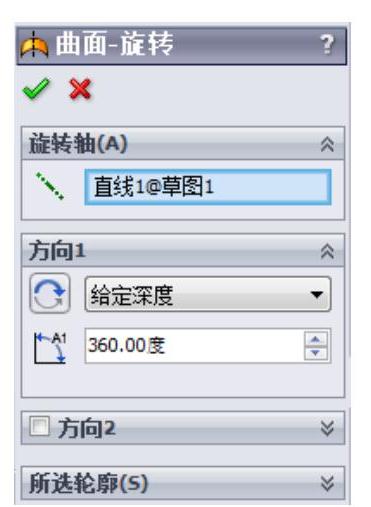

图3-64 “曲面-旋转”属性管理器

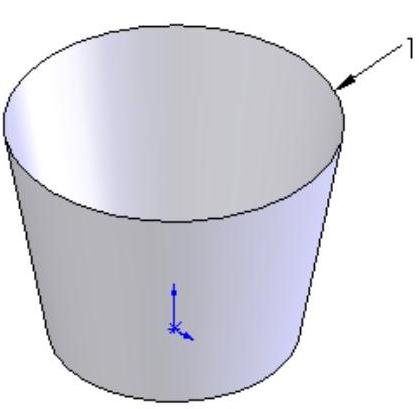

图3-65 花盆盆体

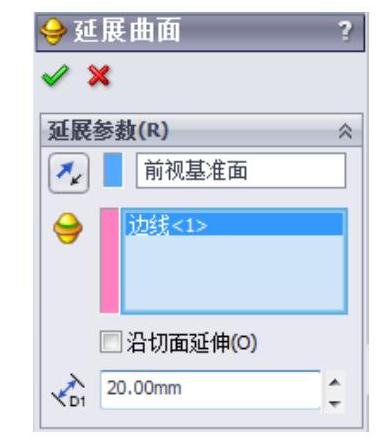

图3-66 “延展曲面”属性管理器

978-7-111-43495-5-Chapter03-258.jpg缝合曲面。单击“曲面”工具栏中的“缝合曲面”图标按钮978-7-111-43495-5-Chapter03-259.jpg,或者执行“插入”→“曲面”→“缝合曲面”菜单命令,此时系统弹出如图3-68所示的“缝合曲面”属性管理器。在“要缝合的曲面和面”一栏中,用鼠标选择图3-69中的曲面1和曲面2,然后单击属性管理器中的“确定”按钮978-7-111-43495-5-Chapter03-260.jpg,完成曲面缝合,结果如图3-70所示。


图3-67 延展曲面方向图示

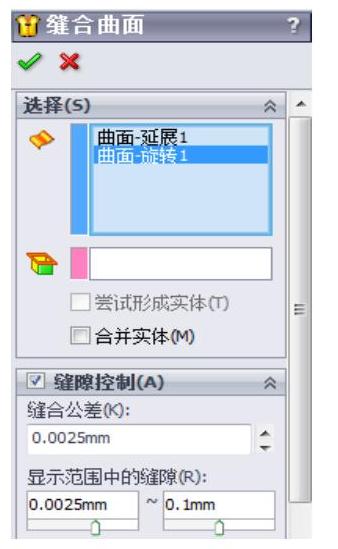

图3-68 “缝合曲面”属性管理器


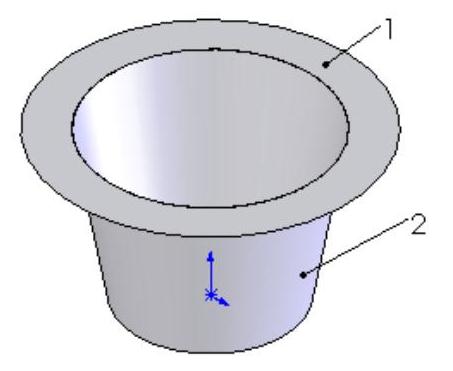

图3-69 生成的延展曲面

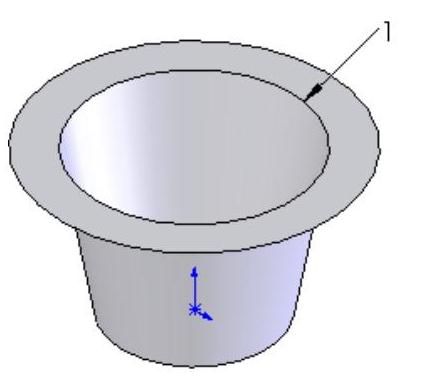

图3-70 缝合曲面后的图形

技巧荟萃

曲面缝合后,外观没有任何变化,只是将多个面组合成一个面。此处缝合的意义是为了将两个面的交线进行圆角处理,因为面的边线不能圆角处理,所以将两个面缝合为一个面。

978-7-111-43495-5-Chapter03-265.jpg圆角曲面。单击“特征”面板中的“圆角”图标按钮978-7-111-43495-5-Chapter03-266.jpg,此时系统弹出如图3-71所示的“圆角”属性管理器。在“圆角项目”的“边线、面、特征和环”一栏中,用鼠标选择图3-70中的边线1;在“半径”一栏中978-7-111-43495-5-Chapter03-267.jpg输入值10mm。其他设置如图3-71所示。单击属性管理器中的“确定”图标按钮978-7-111-43495-5-Chapter03-268.jpg,完成圆角处理,结果如图3-72所示。

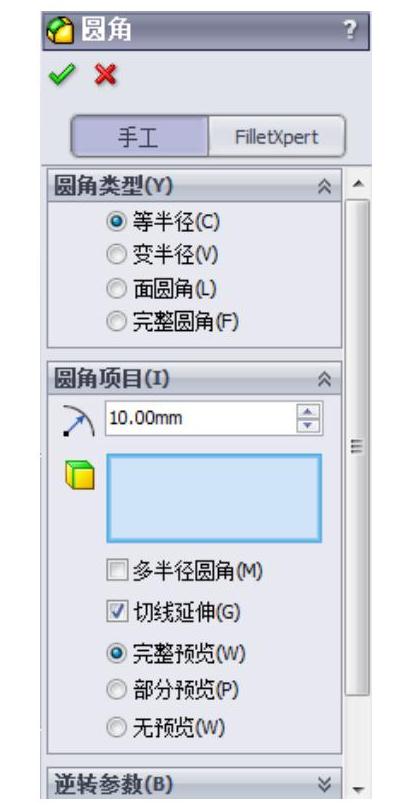

图3-71 “圆角”属性管理器

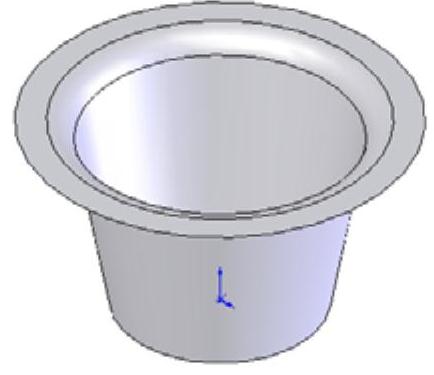

图3-72 圆角后的图形
