灯罩模型如图3-38所示，由杯体和边沿部分组成。绘制该模型的命令主要有旋转曲面、延展曲面和圆角曲面等。

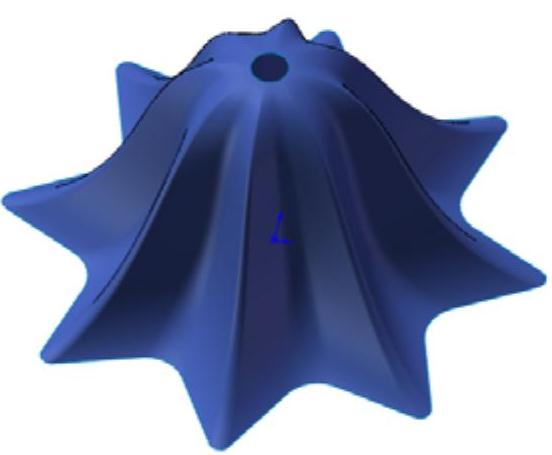

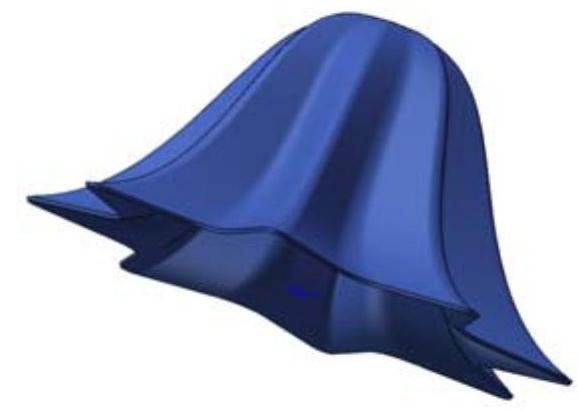

图3-38 灯罩模型

启动软件。执行“开始”→“所有程序”→“SolidWorks 2013”菜单命令，或者单击桌面图标，启动SolidWorks 2013。

创建零件文件。执行“文件”→“新建”菜单命令，或者单击“快速”工具栏中的“新建”图标按钮，此时系统弹出“新建SolidWorks文件”对话框，在其中选择“零件”图标按钮，然后单击“确定”按钮，创建一个新的零件文件。

保存文件。执行“文件”→“保存”菜单命令，或者单击“快速”工具栏中的“保存”图标按钮，此时系统弹出“另存为”对话框。在“文件名”一栏中输入“灯罩”，然后单击“保存”按钮，创建一个文件名为“灯罩”的零件文件。

创建基准面。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”面板中的“基准面”图标按钮，弹出如图3-39所示的“基准面”属性管理器。选择“前视基准面”为参考面，在中输入偏移距离为20mm，单击“确定”图标按钮，完成基准面1的创建。重复“基准面”命令，分别创建距离前视基准面为40mm、60mm和70mm的基准面，如图3-40所示。

设置基准面。在左侧FeatureManager设计树中用鼠标选择“前视基准面”，然后单击“视图（前导）”工具栏中的“正视于”图标按钮，将该基准面作为绘制图形的基准面。

绘制草图。

执行“工具”→“草图绘制实体”→“中心线”菜单命令，或者单击“草图”面板中的“中心线”图标按钮，绘制一条水平中心线，单击“草图”工具栏中的“直线”图标按钮，绘制如图3-41所示的草图并标注尺寸。

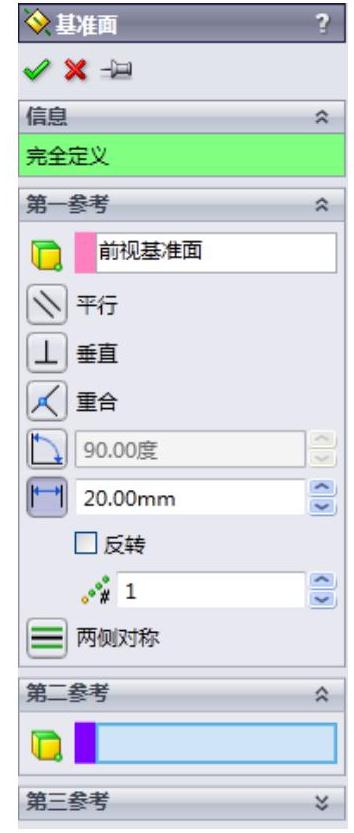

图3-39 “基准面”属性管理器

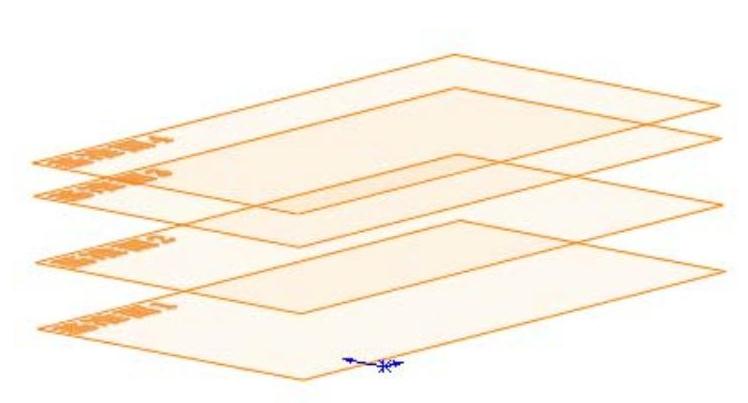

图3-40 创建基准面

执行“工具”→“草图工具”→“镜像实体”菜单命令，或者单击“草图”面板中的“镜像实体”图标按钮，弹出“镜像实体”属性管理器，选择上步创建的直线为要镜像的实体，选择水平中心线为镜像点，勾选“复制”复选框，如图3-42所示。单击“确定”图标按钮，结果如图3-43所示。

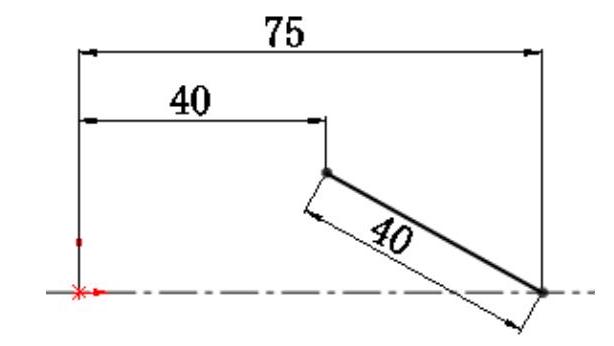

图3-41 绘制的草图

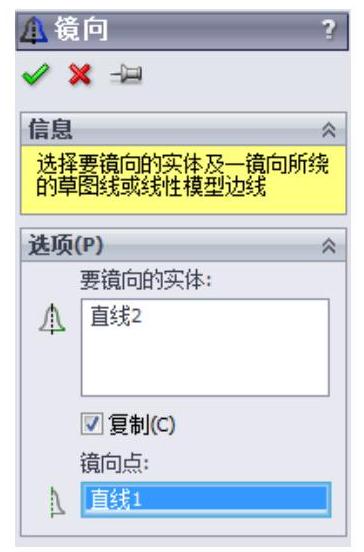

图3-42 “镜像”属性管理器

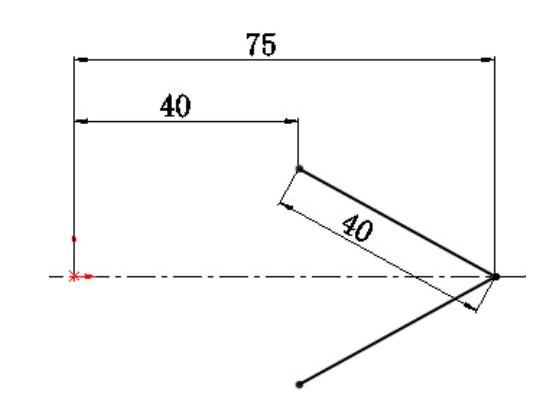

图3-43 镜像草图

执行“工具”→“草图工具”→“圆周阵列”菜单命令，或者单击“草图”面板中的“圆周阵列”图标按钮，弹出“圆周阵列”属性管理器，选择上两步创建的直线为圆周阵列实体，选择坐标原点为中心点，输入阵列个数为8，勾选“等间距”复选框，如图3-44所示。单击“确定”图标按钮，结果如图3-45所示。

执行“工具”→“草图工具”→“圆角”菜单命令，或者单击“草图”面板中的“绘制圆角”图标按钮，弹出“绘制圆角”属性管理器，输入圆角半径为10，如图3-46所示。单击“确定”图标按钮，结果如图3-47所示。

设置基准面。在左侧FeatureManager设计树中用鼠标选择“基准面1”，然后单击“视图（前导）”工具栏中的“正视于”图标按钮，将该基准面作为绘制图形的基准面。

绘制草图。执行“工具”→“草图工具”→“圆”菜单命令，或者单击“草图”面板中的“圆”图标按钮，在坐标原点处绘制直径为90mm的圆。

设置基准面。在左侧FeatureManager设计树中用鼠标选择“基准面2”，然后单击“视图（前导）”工具栏中的“正视于”图标按钮，将该基准面作为绘制图形的基准面。

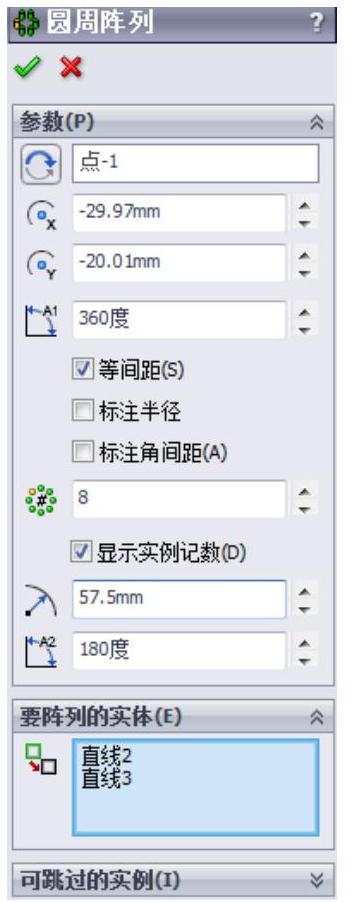

图3-44 “圆周阵列”属性管理器

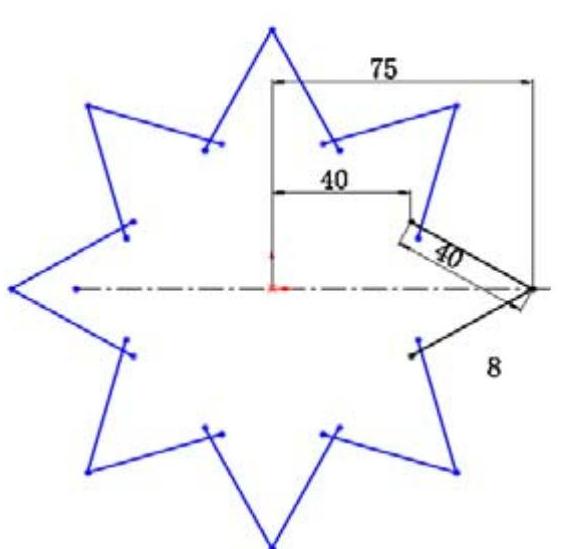

图3-45 圆周阵列直线

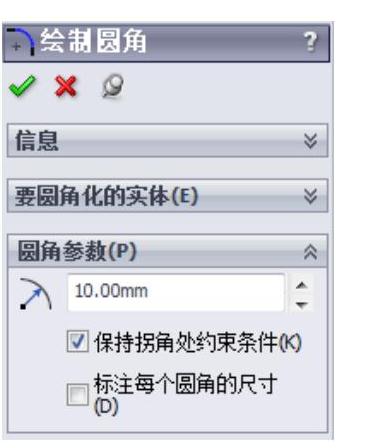

图3-46 “绘制圆角”属性管理器

绘制草图。执行“工具”→“草图工具”→“圆”菜单命令，或者单击“草图”面板中的“圆”图标按钮，在坐标原点处绘制直径为70mm的圆。

设置基准面。在左侧FeatureManager设计树中用鼠标选择“基准面3”，然后单击“视图（前导）”工具栏中的“正视于”图标按钮，将该基准面作为绘制图形的基准面。

绘制草图。执行“工具”→“草图工具”→“圆”菜单命令，或者单击“草图”面板中的“圆”图标按钮，在坐标原点处绘制直径为50mm的圆。

设置基准面。在左侧FeatureManager设计树中用鼠标选择“基准面4”，然后单击“视图（前导）”工具栏中的“正视于”图标按钮，将该基准面作为绘制图形的基准面。

绘制草图。执行“工具”→“草图工具”→“圆”菜单命令，或者单击“草图”面板中的“圆”图标按钮，在坐标原点处绘制直径为10mm的圆，结果如图3-48所示。

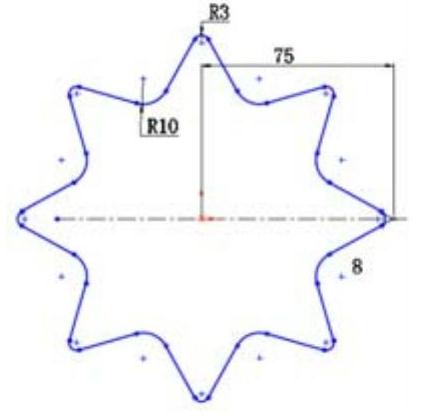

图3-47 绘制圆角

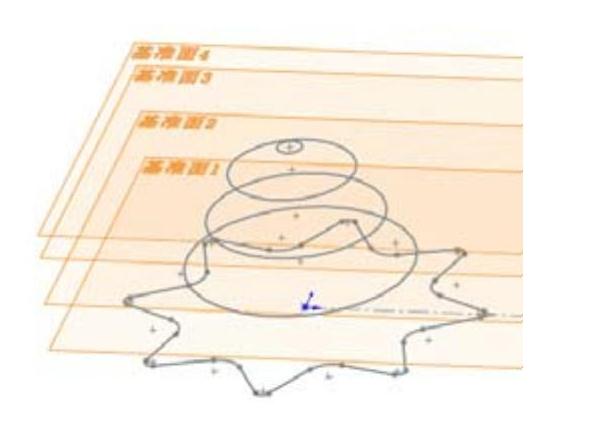

图3-48 绘制草图

设置基准面。在左侧FeatureManager设计树中用鼠标选择“上视基准面”，然后单击“视图（前导）”工具栏中的“正视于”图标按钮，将该基准面作为绘制图形的基准面。

绘制草图。执行“工具”→“草图工具”→“样条曲线”菜单命令，或者单击“草图”面板中的“样条曲线”图标按钮，捕捉圆的节点绘制样条曲线，结果如图3-49所示。单击“退出草图”图标按钮，退出草图。

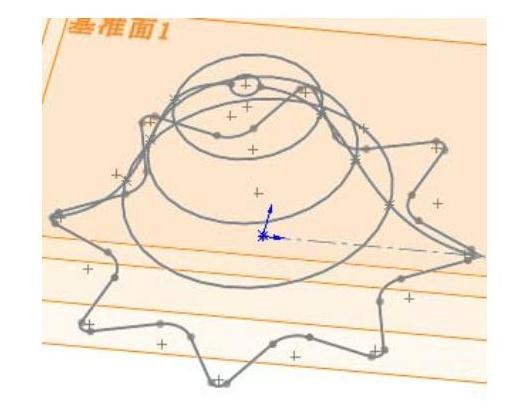

图3-49 绘制草图

重复上面两步，在上视基准面的另一侧创建样条曲线，如图3-50所示。

设置基准面。在左侧FeatureManager设计树中用鼠标选择“右视基准面”，然后单击“视图（前导）”工具栏中的“正视于”图标按钮，将该基准面作为绘制图形的基准面。

绘制草图。执行“工具”→“草图工具”→“样条曲线”菜单命令，或者单击“草图”面板中的“样条曲线”图标按钮，捕捉圆的节点绘制样条曲线。单击“退出草图”图标按钮，退出草图。

重复上面两步，在上视基准面的另一侧创建样条曲线，如图3-51所示。

图3-50 绘制草图

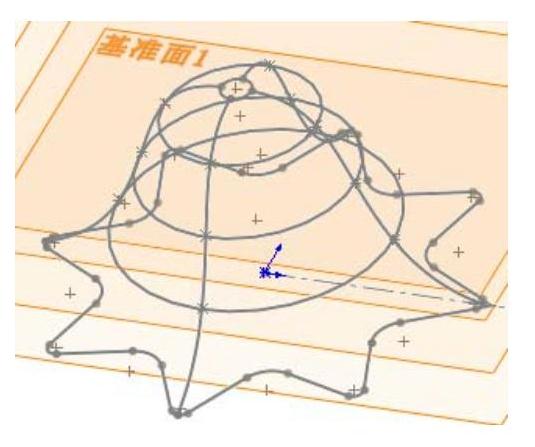

图3-51 绘制草图

放样曲面。执行“插入”→“曲面”→“放样曲面”菜单命令，或者单击“曲面”工具栏中的“放样曲面”图标按钮，此时系统弹出如图3-52所示的“曲面-放样”属性管理器。选择草图1和草图5为轮廓，选择4条样条曲线为引导性，单击属性管理器中的“确定”图标按钮，结果如图3-53所示。

加厚曲面。执行“插入”→“凸台/基体”→“加厚曲面”菜单命令，此时系统弹出如图3-54所示的“加厚”属性管理器。选择放样曲面为要加厚的曲面，选择输入厚度为1mm，单击属性管理器中的“确定”图标按钮，结果如图3-55所示。

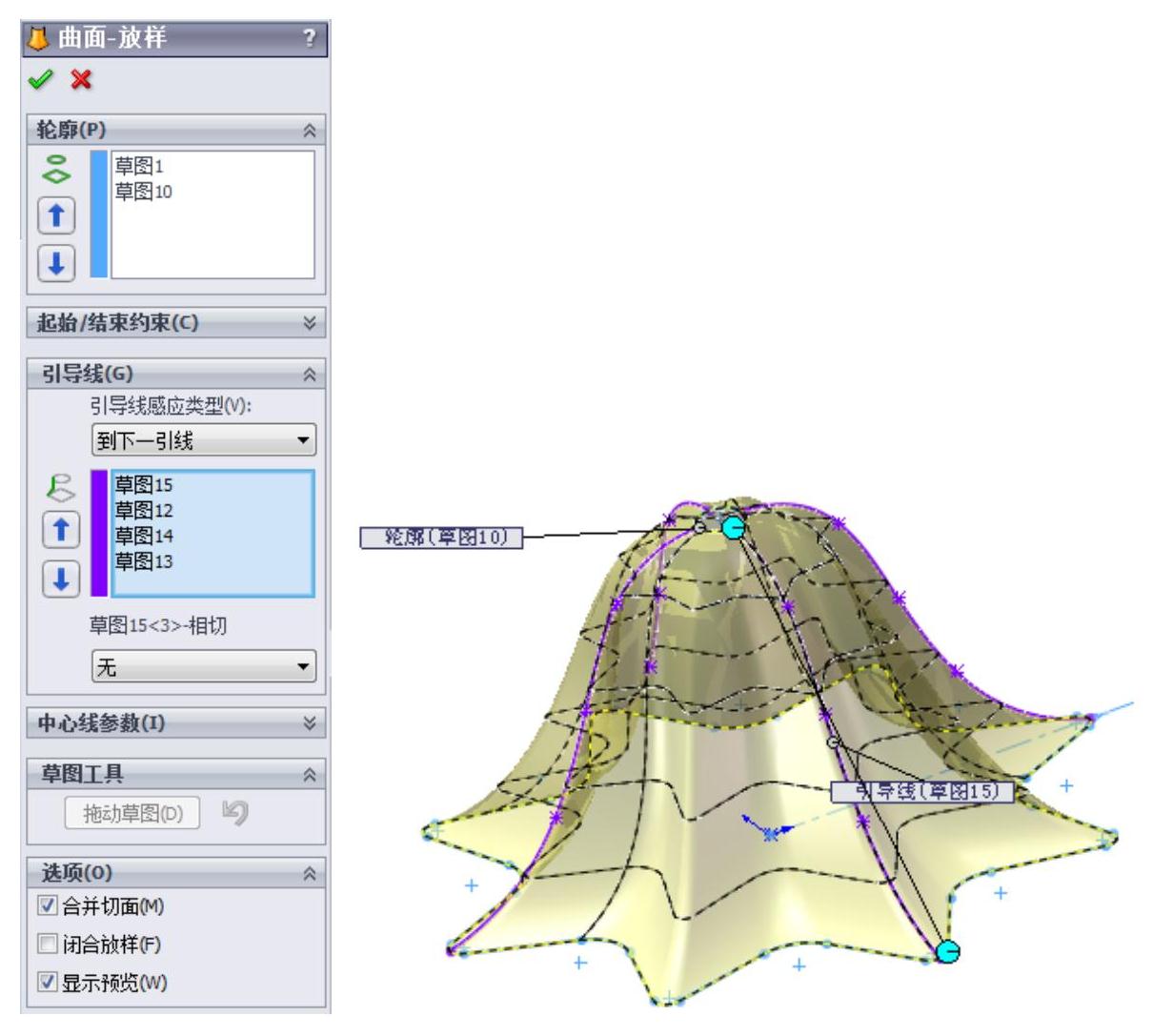

图3-52 “曲面-放样”属性管理器

图3-53 放样曲面

图3-54 “加厚”属性管理器

图3-55 加厚曲面
