单击“曲面”工具栏上的“放样曲面”图标按钮,或执行“插入”→“曲面”→“放样曲面”菜单命令,弹出“曲面-放样”属性管理器,如图3-37所示。
选项说明如下:
1.“轮廓”选项组
决定用来生成放样的轮廓。
(1)“轮廓”:选择要连接的草图轮廓、面或边线。放样根据轮廓选择的顺序而生成,对于每个轮廓,都需要选择想要放样路径经过的点。
(2)“移动”:单击“上移”和“下移”按钮来调整轮廓的顺序。
2.“起始/结束约束”选项组
对轮廓草图的光顺过程应用约束以控制开始和结束轮廓的相切。
“开始约束和结束约束”:应用约束以控制开始和结束轮廓的相切。

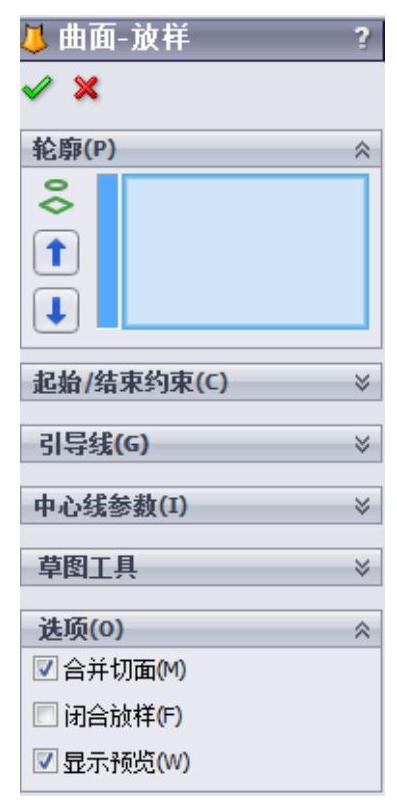

图3-37 “曲面-放样”属性管理器
➢“无”:不应用相切。
➢“垂直于轮廓”:放样在起始和终止处与轮廓的草图基准面垂直。
➢“方向向量”:放样与所选的边线或轴相切,或与所选基准面的法线相切。
3.“引导线”选项组
设置放样引导线,从而使轮廓截面依照引导线的方向进行放样。
(1)“引导线”:选择引导线来控制放样。
(2)“移动”:单击“上移”和“下移”按钮来调整引导线的顺序。
4.“中心线参数”选项组
设置放样引导线,从而使轮廓截面依照引导线的方向进行放样。
(1)“中心线”:使用中心线引导放样形状。在图形区域中选择一草图。
(2)“截面数”:在轮廓之间并绕中心线添加截面。移动滑杆来调整截面数。
5.“草图工具”选项组
使用SelectionManager以帮助选取草图实体。
“拖动草图”:激活拖动模式。当编辑放样特征时,可从任何已为放样定义了轮廓线的3D草图中拖动任何3D草图线段、点或基准面。3D草图在拖动时更新。也可编辑3D草图以使用尺寸标注工具来标注轮廓线的尺寸。
6.“选项”选项组
控制放样的显示形式。
(1)“合并切面”:勾选“合并切面”复选框,如果对应的线段相切,则使在所生成的放样中的曲面合并。
(2)“闭合放样”:沿放样方向生成一闭合实体。勾选“合并切面”复选框,会自动连接最后一个和第一个草图。
