设置基准面。在左侧的FeatureManager设计树中，选择“上视基准面”作为绘制图形的基准面。

绘制样条曲线。执行“工具”→“草图绘制实体”→“样条曲线”菜单命令，或者单击“草图”面板中的“样条曲线”图标按钮，在上一步设置的基准面上绘制一个样条曲线，结果如图2-31所示。

拉伸曲面。执行“插入”→“曲面”→“拉伸曲面”菜单命令，或者单击“曲面”工具栏中的“拉伸曲面”图标按钮，此时系统弹出如图2-32所示的“曲面-拉伸”属性管理器。

确认拉伸曲面。按照图示进行设置，注意设置曲面拉伸的方向。然后单击属性管理器中的“确定”图标按钮，完成曲面拉伸，结果如图2-33所示。

添加基准面。在左侧的FeatureManager设计树中，选择“前视基准面”，然后执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”面板中的“基准面”图标按钮，此时系统弹出如图2-34所示的“基准面”属性管理器。在“等距距离”一栏中输入值50mm，并调整设置基准面的方向。单击属性管理器中的“确定”图标按钮，添加一个新的基准面，结果如图2-35所示。

设置基准面。在左侧的FeatureManager设计树中单击上一步添加的基准面，然后单击“视图（前导）”工具栏中的“正视于”图标按钮，将该基准面作为绘制图形的基准面。

绘制样条曲线。单击“草图”面板中的“样条曲线”图标按钮，绘制如图2-36所示的样条曲线，然后退出草图绘制状态。

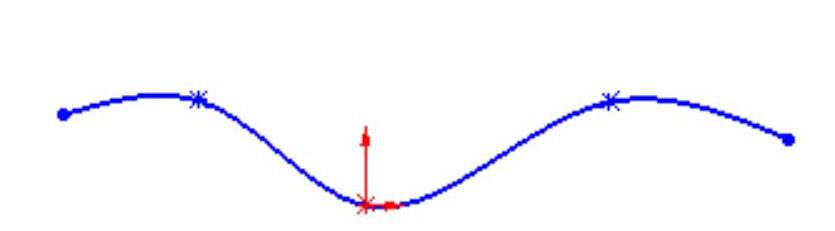

图2-31 绘制的样条曲线

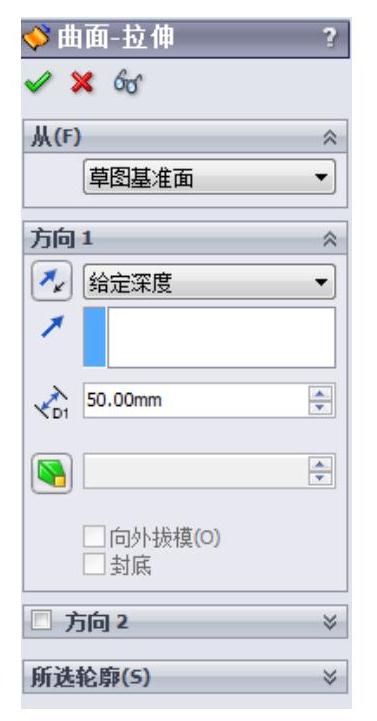

图2-32 “曲面-拉伸”属性管理器

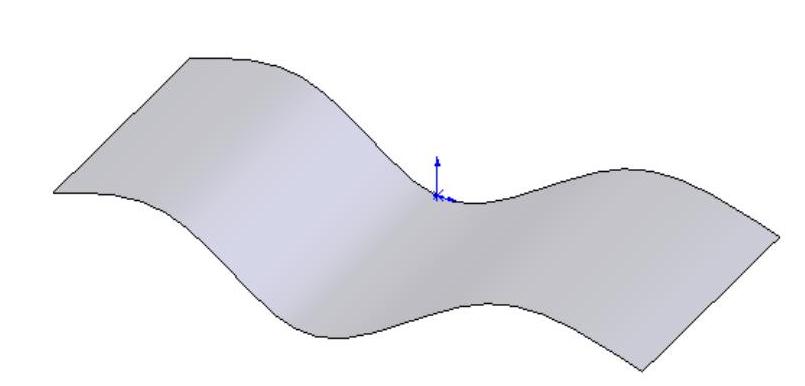

图2-33 拉伸的曲面

图2-34 “基准面”属性管理器

图2-35 添加的基准面

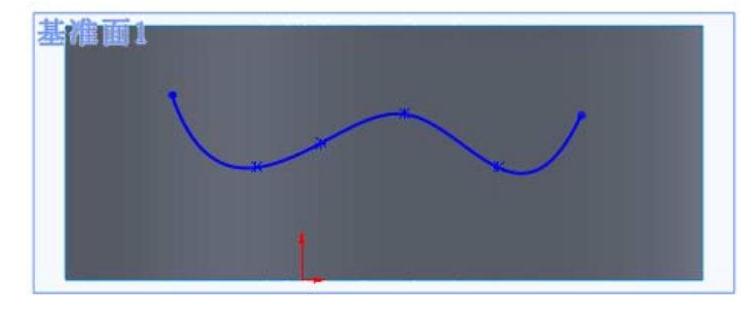

图2-36 绘制的样条曲线

设置视图方向。单击“视图（前导）”工具栏中的“等轴测”图标按钮，将视图以等轴测方向显示，结果如图2-37所示。

生成投影曲线。执行“插入”→“曲线”→“投影曲线”菜单命令，或者单击“曲线”工具栏中的“投影曲线”图标按钮，此时系统弹出“投影曲线”属性管理器。

设置投影曲线。在属性管理器的“投影类型”一栏的下拉菜单中，选择“草图到面”选项；在“要投影的草图”一栏中，选择图2-37中的样条曲线1；在“投影面”一栏中，选择图2-37中的曲面2；在视图中观测投影曲线的方向，是否投影到曲面，勾选“反转投影”选项，使曲线投影到曲面上。设置好的属性管理器如图2-38所示。

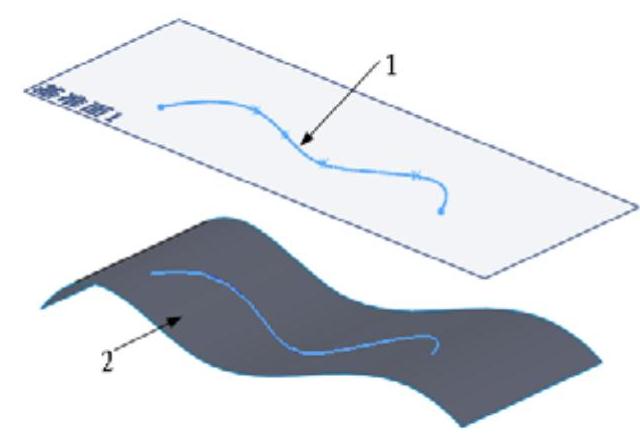

图2-37 等轴测视图

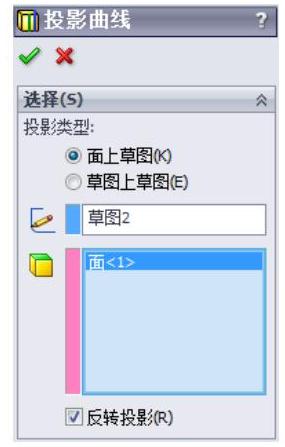

图2-38 “投影曲线”属性管理器

确认设置。单击属性管理器中的“确定”图标按钮，生成所需要的投影曲线。投影曲线及其FeatureManager设计树如图2-39所示。

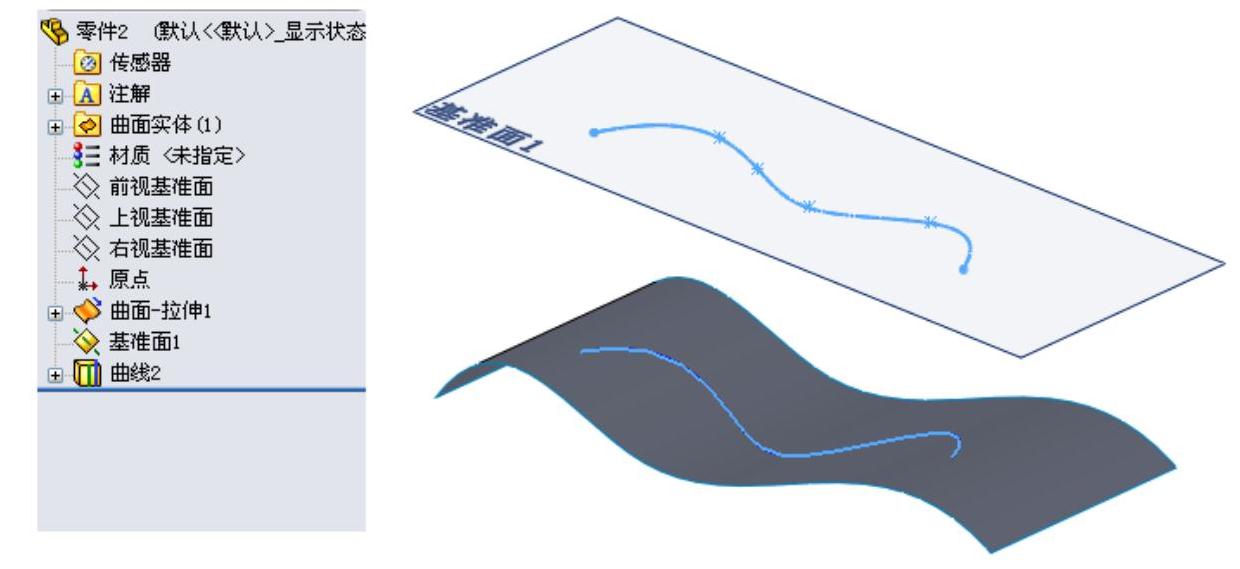

图2-39 投影曲线及其FeatureManager设计树
