本小节从家电维修人员经常用到的模拟示波器和数字示波器两方面着手,为大家演示示波器的规范用法。
1.操控模拟示波器

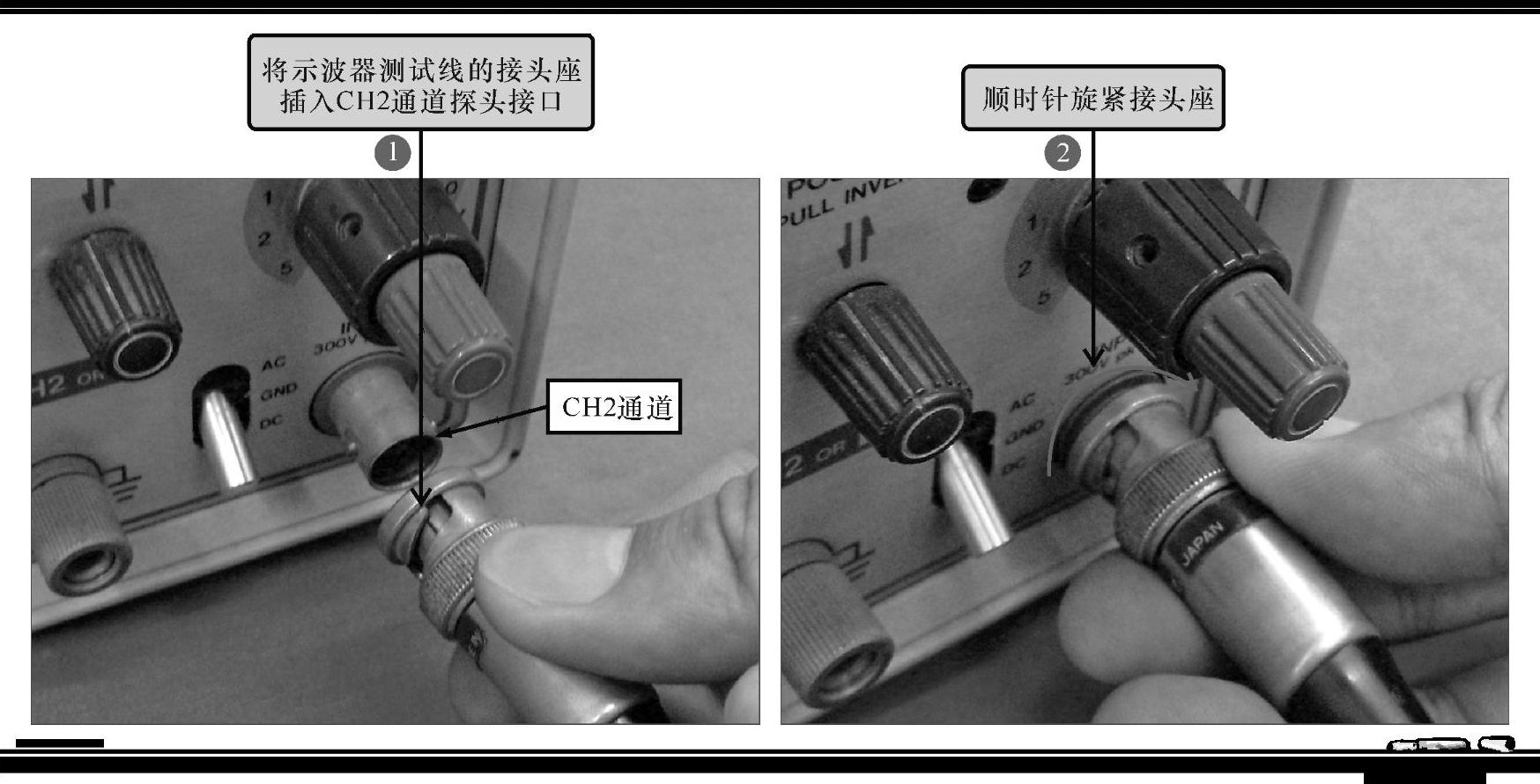

在使用模拟示波器前,需要先将模拟示波器的探头进行连接。这里选择以CH2通道为例,将模拟示波器测试线的接头座对应插入到探头接口,顺时针旋转接头座即可。示波器探头的连接操作如图2-24所示。
图2-24 示波器探头的连接操作

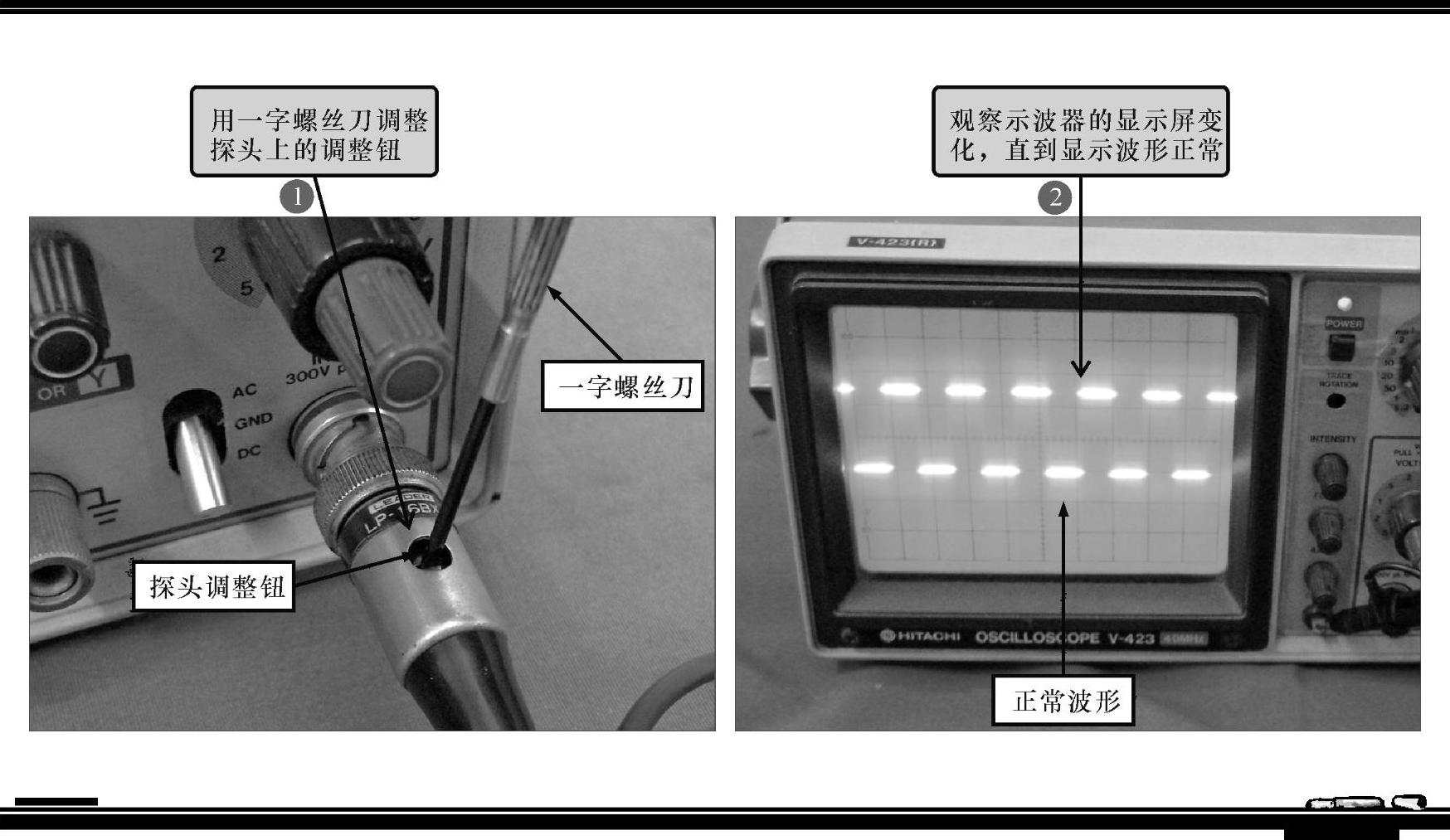

探头连接完成后,使用一字螺丝刀微调探头上的调整钮,对模拟示波器进行校正,操作如图2-25所示。

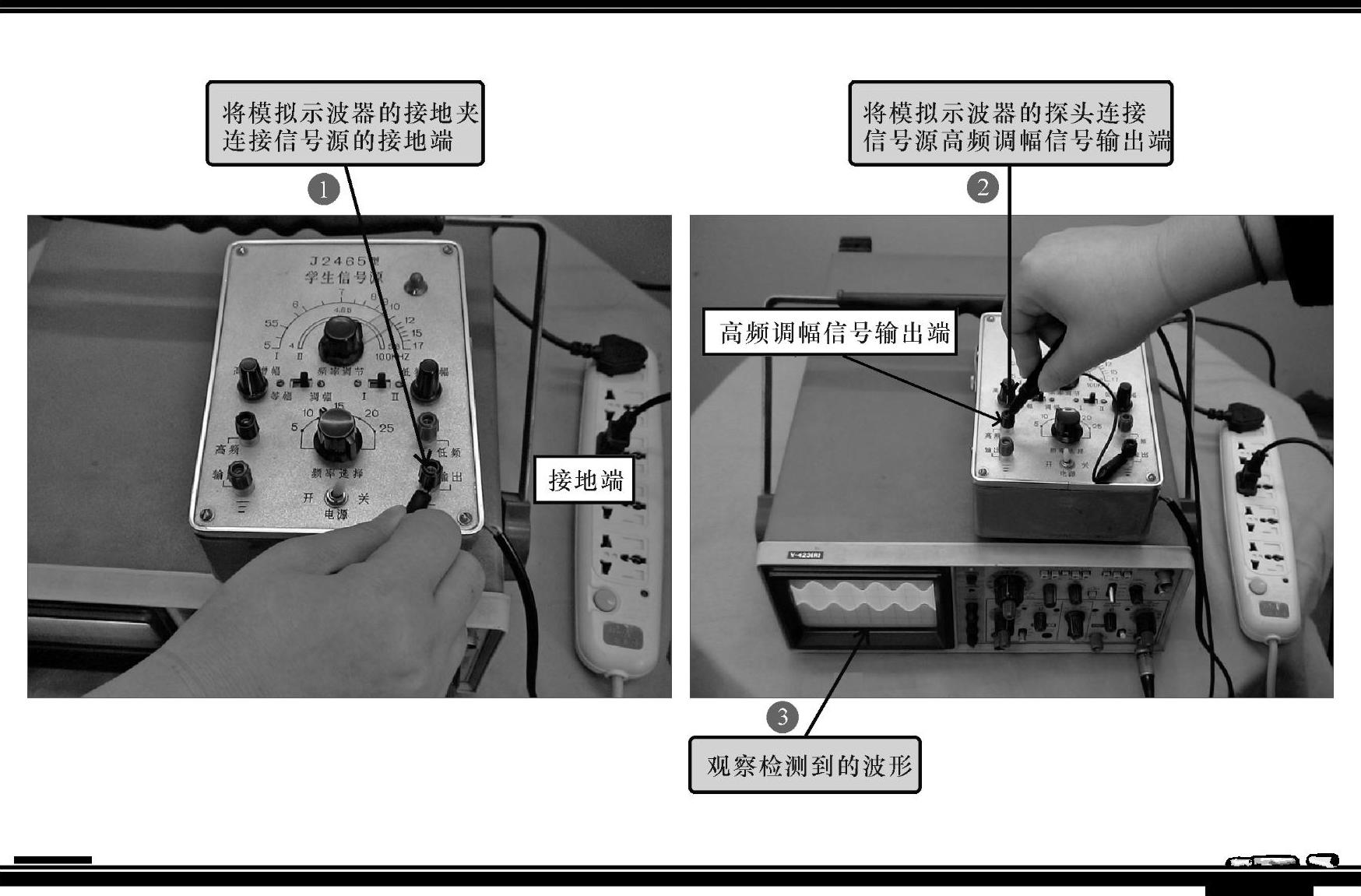

示波器校正完毕后,就可以进行信号波形的测量了,将模拟示波器的接地夹接地,探头接高频调幅信号输出端,操作方法如图2-26所示。
2.操控数字示波器
在使用数字示波器进行检测时,首先要将示波器的探头连接被测部位,使信号接入示波器中,数字示波器信号的接入方式如图2-27所示。

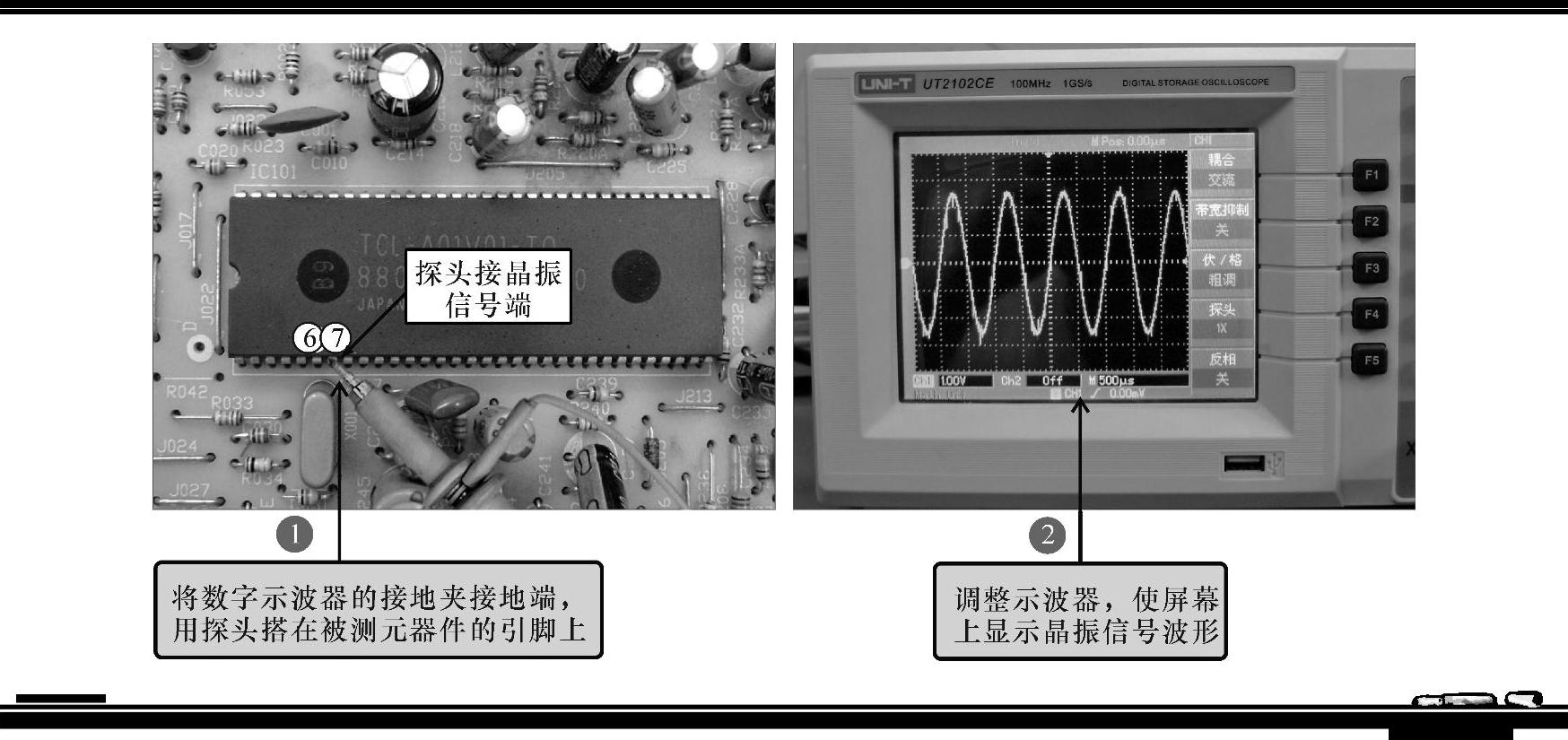

示波器用于电子产品维修时,应先将电子产品拆开,再将示波器的探头接到电路中的元器件上(搭在元器件的引脚或引线上)对该点的波形进行检测,例如检测彩色电视机中的晶振信号,其具体操作方法如图2-28所示。
图2-25 示波器的校正方法
图2-26 连接示波器与信号源的操作方法
图2-27 数字示波器信号的接入方式
图2-28 彩色电视机中晶振信号的检测
