家电维修人员主要根据万用表表盘的指针指示或数字显示来读取测量结果，并以此作为故障判别的重要依据。因此，正确快速的识读测量结果对家电维修人员非常重要。由于指针万用表和数字万用表测量结果的显示方式不同，我们会分别介绍两种万用表的测量结果的读取方法。

1.指针万用表测量结果的读取方法

如图2-12所示，指针万用表的表盘上分布有多条刻度线，这些刻度线以同心的弧线的方式排列的，每一条刻度线上还标示出了许多刻度值。

图2-12 指针万用表的刻度盘

【资料】

◆电阻刻度(Q)：电阻刻度位于表盘的最上面，在它的右侧标有“Ω”标识，仔细观察，不难发现电阻刻度呈指数分布，从右到左，由疏到密。刻度值最右侧为o，最左侧为无穷大。

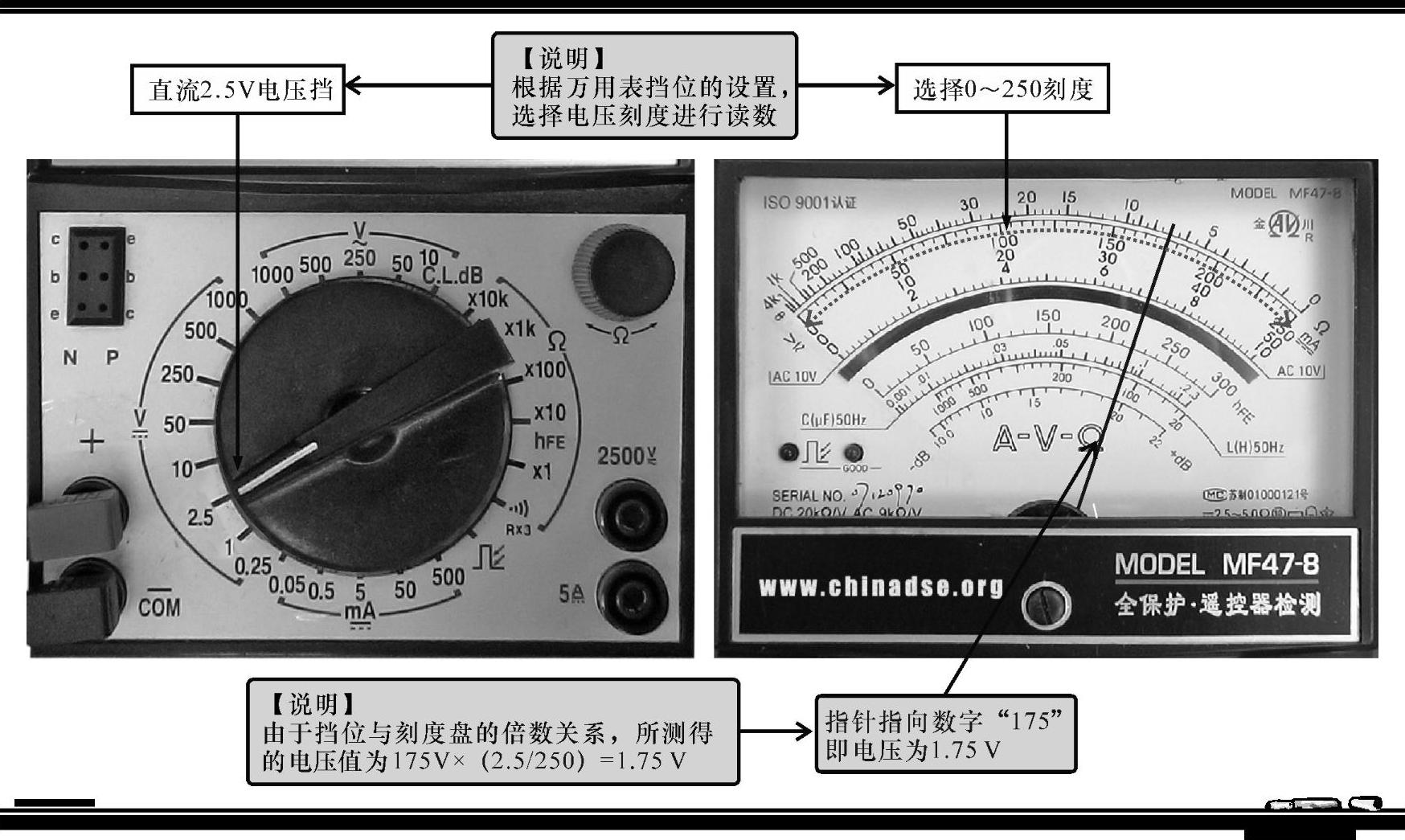

◆交／直流电压和直流电流刻度（、mA）：直流电压、电流刻度位于刻度盘的第二条线，在其右侧标识有“mA”，左侧标识为“ ”，表示这两条线是测量直流电压和直流电流时所要读取的刻度，它的0位在线的左侧，在这条刻度盘的下方有两排刻度值与它的刻度相对应。

◆交流(AC 10V)电压刻度(AC)：交流电压刻度位于表盘的第三条线，在刻度线的两侧标识为“AC 10V”，表示这条线是测量交流电压时所要读取刻度，它的0位在线的左侧。

◆三极管放大倍数刻度（h_fE）：三极管刻度位于刻度盘的第四条线，在右侧标有“h_fE”，其O位在刻度盘的左侧。

◆电容（μF）刻度：电容(μF)刻度位于刻度盘的第五条线，在该刻度的左侧标有“C（μF）50Hz”的标识，表示检测电容时，需要使用50Hz交流信号的条件下进行电容器的检测，方可通过该刻度盘进行读数。其中“（μF）”表示电容的单位为μF。

◆电感(H)刻度：电感(H)刻度位于刻度盘的第六条线，在右侧标有“L(H)50Hz”的标识，表示检测检测电感时，需要使用50Hz交流信号的条件下进行电感器的检测，方向通过该刻度盘进行读数。其中“(H)”表示电感的单位为H。

◆分贝数刻度：分贝数刻度是位于表盘最下面的第七条线，在该刻度线的两侧都标有“dB”，刻度线两端的“-10”和“+22”表示其量程范围，主要是用于测量放大器的增益或衰减值。

读取指针万用表的测量结果，主要是根据指针万用表的指示位置，结合当前测量的量程设置在万用表表盘上找到对应的刻度线，然后按量程换算刻度线的刻度值，最终读取m指针所指向刻度值的实际结果。

(1)电阻值测量结果的读取训练

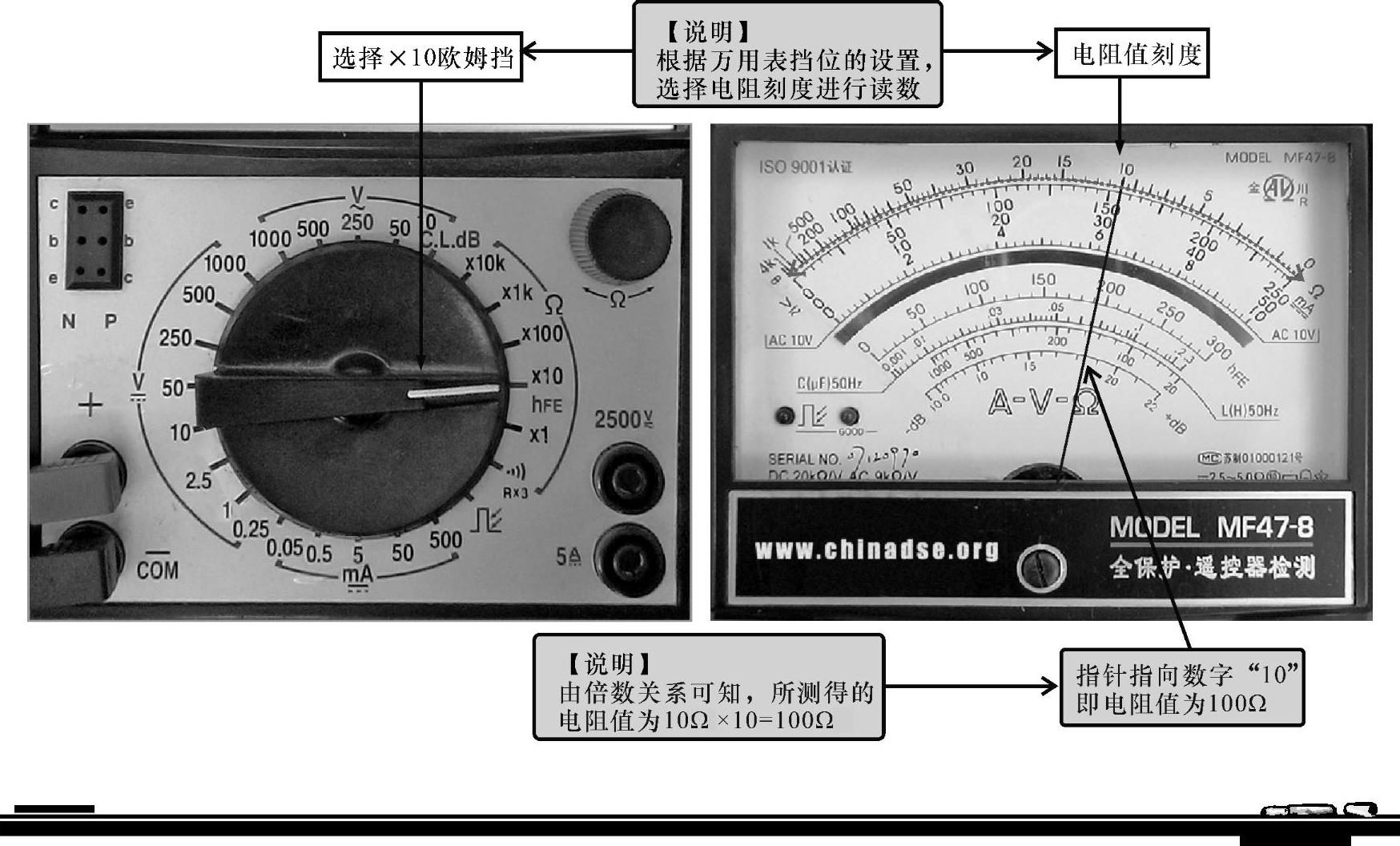

如果在测量电阻时，我们选择的是“×10”欧姆挡，若指针指向图中所示的位置(10)，如图2-13所示。读取电阻值时，由倍数关系可知，所测得的电阻值为：10Ω×10=100Ω。

若将量程调至“×100”欧姆挡时，指针指向10的位置上，如图2-14所示。读取电阻值时，由倍数关系可知，所测得的电阻值为：10Ω×100=1000Ω。

若将量程调至“×lk”欧姆挡时，指针指向10的位置上，如图2-15所示。读取电阻值时，由倍数关系可知，所测得的电阻值为：10Q×lk=10kQ。

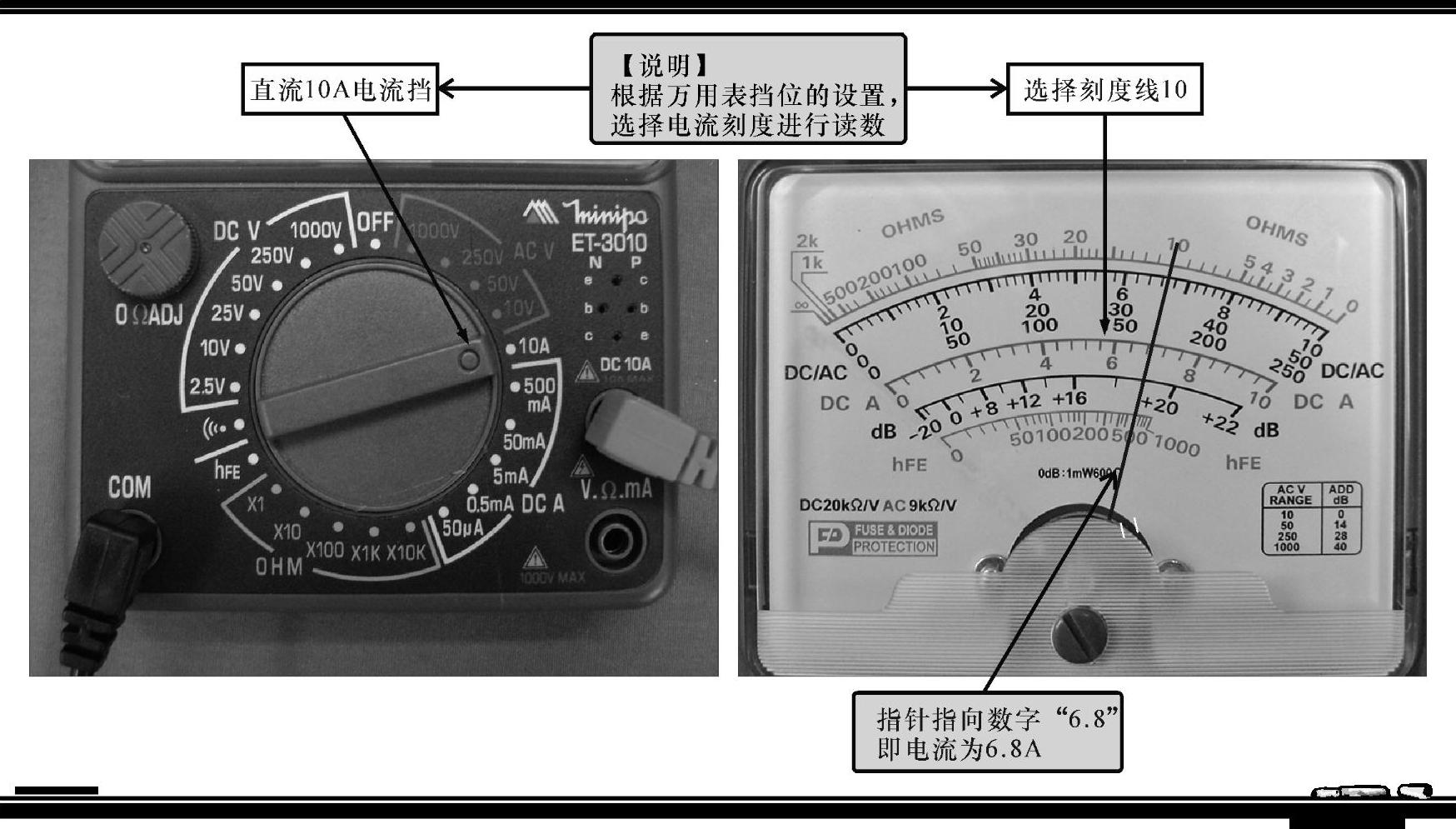

(2)直流电流测量结果的读取训练

指针万用表的量程一般可以分0.05mA、0.5mA、SmA、50mA、500mA等，在使用指针万用表进行直流电流的检测时，由于电流的刻度盘只有一列“0~10”，冈此无论是使用“直流50μA”电流挡、“直流0.5mA”电流挡、“直流5mA”电流挡、“直流50mA”电流挡还是“直流500mA”电流挡，进行检测时都应进行换算，即使用指针的位置×（量程的位置/10）。

例如，选择“直流0.05mA”电流挡进行检测时，若指针指向图2-16所示的位置，所测得的电流值为0.034mA。
