气焊设备及操作注意事项

2023-06-24 理论教育版权反馈

【摘要】：气焊设备主要包括氧气瓶、乙炔气瓶、减压器、焊炬、软管等，如图4-11所示。一般情况下，应禁止使用平放的氧气瓶。高压气体经过减压活门5减压后流入低压室7，此时气体体积增大、压力降低，由出气口8供给气焊使用。

气焊设备主要包括氧气瓶、乙炔气瓶、减压器、焊炬、软管等，如图4-11所示。

1.氧气瓶安全使用要求

氧气瓶1是用来贮存和运输氧气的一种高压容器，它可以贮存约1.5MPa的高压氧气。工作时通过减压器、软管和焊炬将氧气送出，作为气焊用的助燃气体。

氧气瓶的结构如图4-12所示。它主要由瓶体、瓶阀、瓶帽、瓶箍和防振橡胶圈等组成。氧气瓶用低合金钢制成。为了使瓶体在直立时保持稳定，通常把瓶底制成凹形。瓶体上部瓶头内壁加工成螺纹，可用来旋上瓶阀。瓶头外部套上瓶箍和防振橡胶圈，以保持瓶阀在运输过程中不会因受冲击而损坏。

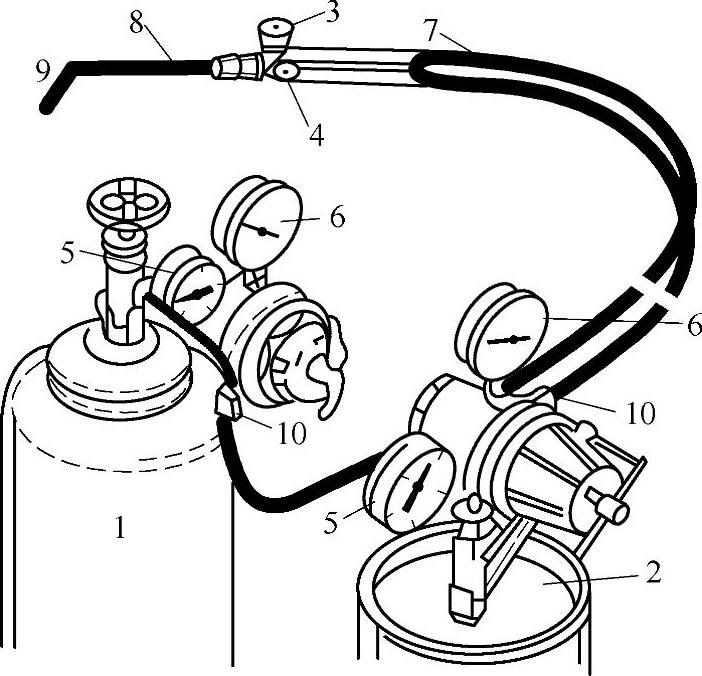

图4-11 气焊设备的结构

1—氧气瓶 2—乙炔气瓶 3—乙炔调节轮 4—氧气调节轮 5—高压表 6—低压表 7—软管（胶管） 8—焊炬 9—焊嘴 10—接头

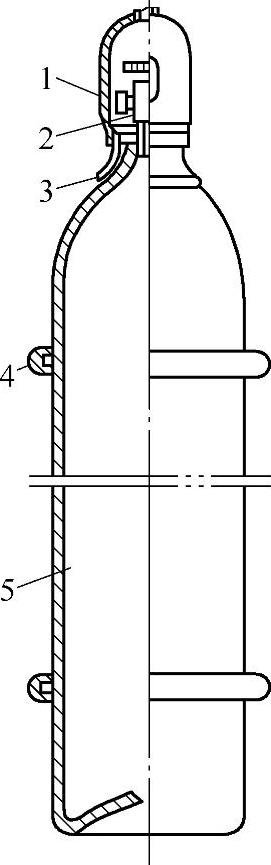

图4-12 氧气瓶的结构

1—瓶帽 2—瓶阀 3—瓶箍 4—防振橡胶圈 5—瓶体

氧气瓶在使用时，按逆时针方向旋转瓶阀的手轮，可开启瓶阀，反之则是关闭瓶阀。

氧气瓶安全使用时的注意事项如下：

1）氧气瓶外表的漆色应符合《气瓶安全监察规程》的要求，所有附件应完好无损。

2）氧气瓶平时应直立放置在专用架上，并加以固定。在个别情况下卧放时，要把瓶颈稍微垫高，并用木块垫紧。一般情况下，应禁止使用平放的氧气瓶。这是因为氧气瓶平放时使用，气流会把瓶内的腐蚀锈末带入减压器，造成其损坏。

3）放好氧气瓶后，在装上减压器之前，最好将瓶阀缓慢打开，吹掉接口内外的灰尘或金属物质。打开时，操作人员应站在与氧气瓶接口处成90°角的位置，以免气流射伤人体。缓慢打开瓶阀是为了防止因开启过快而产生静电火花，如果开启时产生静电火花且瓶口有油脂，就容易引起燃烧和爆炸。

4）减压器安装完毕后，要检查一下各部分是否漏气和管道是否畅通。

5）氧气瓶与乙炔气瓶并用时，两只减压器不能呈相对状态，以免气流射向另一只减压器，造成事故。

6）氧气瓶和操作场所应当远离高温区。任何油脂和可燃物、熔融金属飞溅物及其他明火均不得与氧气瓶接触，应距离10m以上。

7）因为氧气可以与油类发生激烈的化学反应而引起发热、自燃，产生爆炸，所以操作者绝对不能用沾有各种油脂或油污的工作服、手套和工具等去接触气瓶及其附件，以免引起燃烧。

8）氧气瓶中气体不应完全用完，应留有0.2MPa压力的剩余气体，以防止可燃气体倒流，发生事故。

9）禁止用氧气充当压缩空气对制冷系统试压。

10）氧气瓶上应装有防振橡胶圈，在搬运前应检查瓶上安全帽是否拧紧，搬运中要避免碰撞和剧烈的振动。

2.乙炔气瓶

乙炔气瓶通常用铬钼钢制成，其外形如图4-13所示。

乙炔是一种碳氢化合物（C₂H₂），乙炔气瓶内满额时贮存有1.5MPa的压力。乙炔气体中除含有极微量水分外，还混有1%的磷蒸气、0.7%的氢氧化硅气体和0.3%～0.8%的磷化氢气体，乙炔气体中发出的刺鼻气味主要来自磷化氢气体和含量很少的硫化氢气体。乙炔化学性质很不稳定，是易燃易爆品，所以使用乙炔气瓶时应注意以下安全事项：

1）由于乙炔气瓶内充满了硅酸钙的固体填料，并利用其孔隙装入丙酮以溶解大量乙炔气体，因此使用时瓶身应立放，切勿横卧倒置，防止瓶内丙酮流入减压器、输入管道或焊炬内而发生危险。

2）乙炔气瓶的瓶阀在使用过程中必须全部打开或全部关闭，否则容易漏气。

3）乙炔气瓶的放置地点应距离明火10m以上。

4）严禁在烈日下曝晒和靠近热源，一般瓶体温度不得超过30～40℃。

5）乙炔减压器与瓶阀的连接必须可靠、严密，严禁乙炔减压器与瓶阀的连接处漏气时使用。

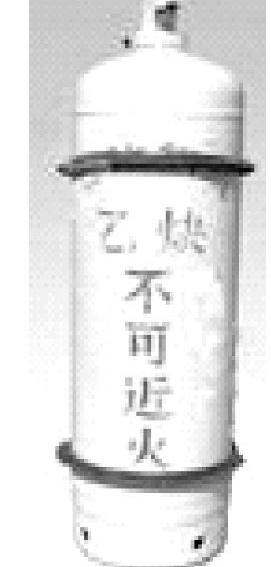

图4-13 乙炔气瓶的外形

6）乙炔气瓶内气体不得用完，至少应保留0.05MPa以上的压力，并将阀门关紧，防止泄漏。

7）禁止搬运没有防振橡胶圈和保护帽的气瓶。

3.减压器

减压器的作用可以归纳为以下两条：

1）使钢瓶内的高压气体输出后变为工作用的低压气体。

2）使气体能够保持所需要的固定工作压力，不致使压力突然上升或突然下降。

在电冰箱制冷系统维修过程中，气焊时使用的减压器为单级反作用式减压器，其工作原理如图4-14所示。从气瓶来的高压气体进入高压室6，高压表11即显示此时气瓶中气体的压力。高压气体经过减压活门5减压后流入低压室7，此时气体体积增大、压力降低，由出气口8供给气焊使用。

低压表12指示的是减压后气体的工作压力值。调节杆1通过工作弹簧2、弹性薄膜3、传动杆4和副弹簧9开闭减压活门5，以改变高压气体流入低压室7的数量，获得需要的工作气压。

当气体用量增大时，低压室7中气体压力就会下降，此时弹性薄膜3就会向上鼓起，使减压活门5开启度增大，流入低压室7的高压气体量增多，使低压气体压力增高；反之，当气体用量减少时，减压活门5开启度逐渐变小，减少流入的高压气体量，使低压气体维持稳定的工作压力。

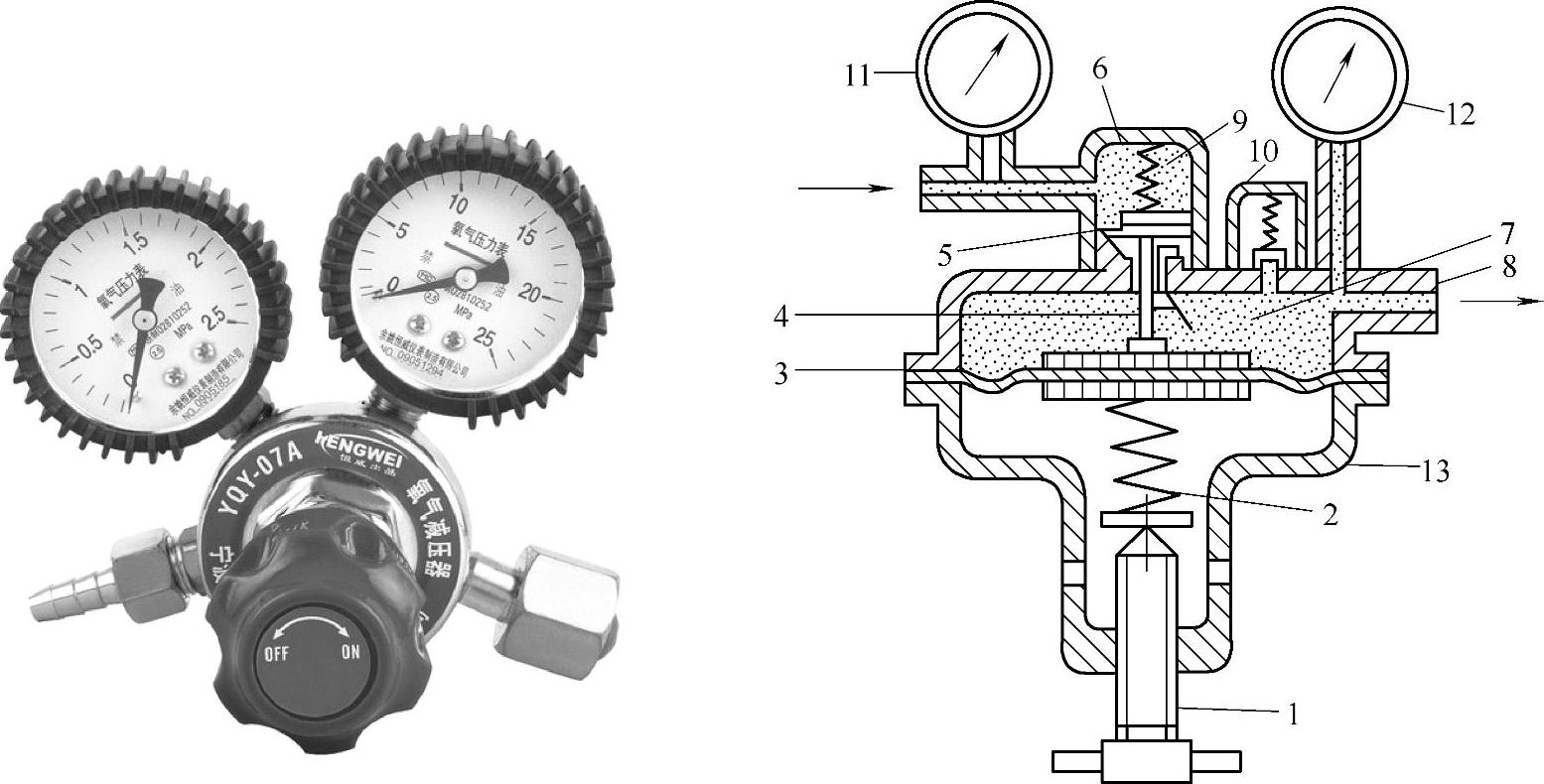

图4-14 单级反作用式减压器的工作原理

1—调节杆 2—工作弹簧 3—弹性薄膜 4—传动杆 5—减压活门 6—高压室 7—低压室 8—出气口 9—副弹簧 10—安全阀 11—高压表 12—低压表 13—外壳

当气瓶内高压气体随着消耗而降低时，减压活门5由于受高压气体的压力减小，而会开启得稍大些，使高压气体流入低压室7的气体流量增多，维持低压室7的气体压力不变，达到自动稳压的作用。

如果在使用过程中减压器发生故障，使低压室7的气体压力超过允许最高压力值时，气体便从安全阀10处自动逸出，从而保护了减压器。

减压器的使用：减压器使用时，要将减压器拧紧到气瓶瓶阀上，再将输气胶管接到减压器低压端出口上，并用胶管扎头扎紧，然后开启气瓶瓶阀。调节工作气体的压力时，顺时针方向旋动调压螺钉，便可调节输出的低压气体的压力；气焊操作时，氧气低压表指示值在0.1～0.49MPa范围内为宜，乙炔低压表指示值以不超过0.05～0.07MPa为宜。

开启减压器时，操作者不要站在减压器的正面或气瓶出气口前面，以免发生意外。

4.胶管

作为输气通道的胶管的作用是：把经减压器减压成正常工作压力的可燃气体和助燃气体，从气体来源的出口接头输送到焊炬上，保证焊炬的工作。

胶管的结构可分为三部分，核心部分是由富有弹性、能抗弯曲和气体压力的橡皮组成的，中间部分是由2～3层纤维组成，外层是由带颜色的坚韧的橡皮组成。

胶管根据所输送气体的不同，分为氧气胶管和乙炔胶管。氧气胶管外表为黑色，内径常为8mm，中间部分纤维层数较多，能承受1.5～2.0MPa的压力；乙炔胶管外表为红色，内径通常为10mm，中间部分纤维层数较少，通常不耐高压。

胶管平时应保持清洁，特别应避免沾染油脂，防止遇氧气自燃起火，要经常检查胶管是否漏气。若有漏气则应切除损坏部分，严禁用胶布或带有油脂的东西去包扎。胶管的使用长度一般在10～15m之间为宜。

5.焊炬

焊炬俗称焊枪，其作用是使可燃气体与助燃气体按需要的比例在焊炬中混合均匀，并由一定孔径的焊嘴喷出，进行燃烧以形成焊接所需要的火焰。

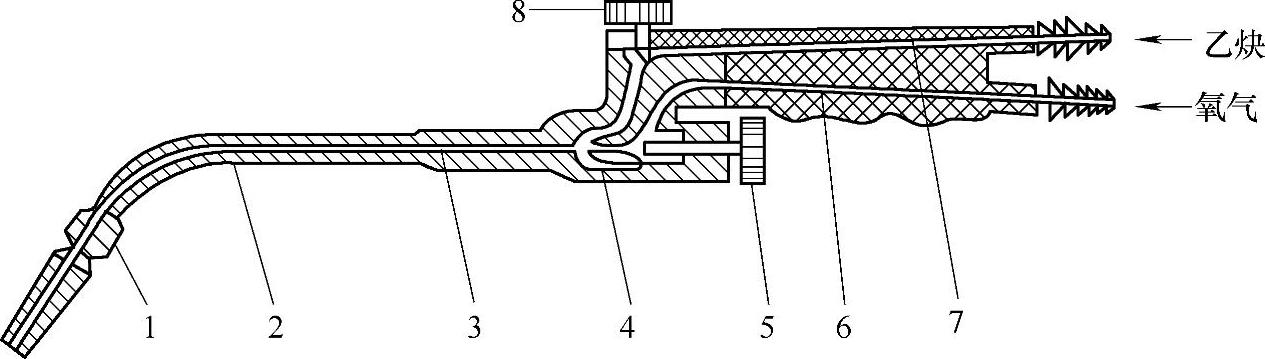

焊炬按可燃气体进入混合管的方式，可分为射吸式和等压式两种。空调制冷设备维修时常用的是射吸式焊炬，如图4-15所示。
