冷却塔：机械通风式逆流结构与填料选用

2023-06-24 理论教育版权反馈

【摘要】：机械通风式冷却塔是依靠风机强迫通风使水冷却的冷却塔，可分为顺流式和逆流式两种，应用最多的是逆流式冷却塔。逆流式机械通风式冷却塔的填料多采用改性聚氯乙烯或聚丙烯等，当冷却水温达80℃以上时，则采用铅皮或玻璃钢填料。冷却塔内的收水器可使冷却水的损耗量降低至0.1%～0.4%。

机械通风式冷却塔是依靠风机强迫通风使水冷却的冷却塔，可分为顺流式和逆流式两种，应用最多的是逆流式冷却塔。

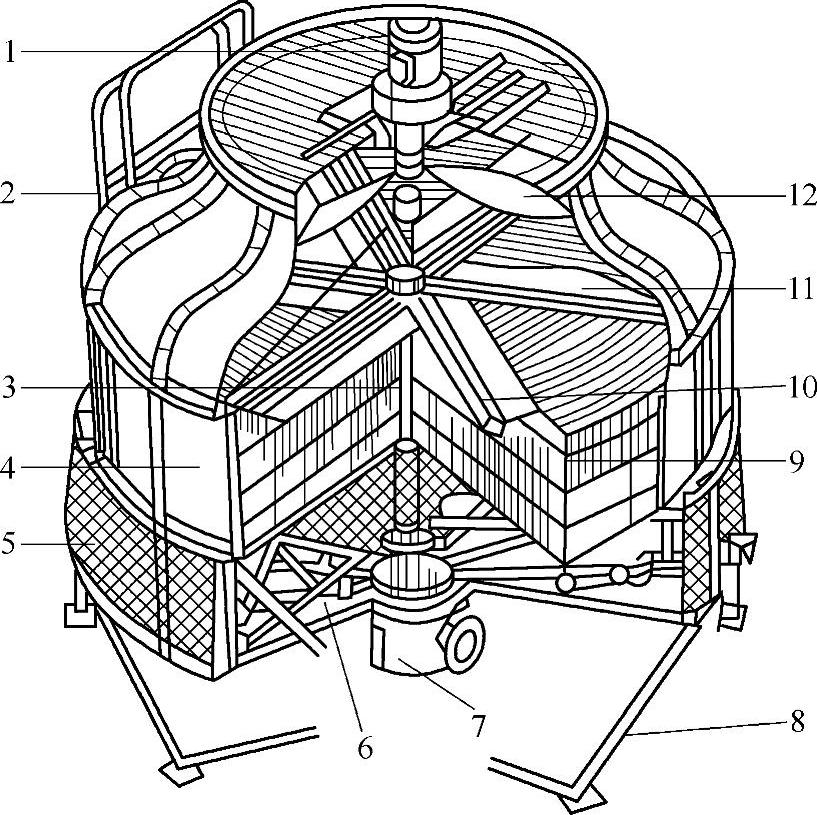

图3-42 逆流式机械通风式冷却塔的典型结构

1—电动机 2—梯子 3—进水立管 4—外壳 5—进风网 6—集水盘 7—进出水管接头 8—支架 9—填料 10—旋转配水器 11—挡水板 12—风机叶片

逆流式机械通风式冷却塔的典型结构如图3-42所示。

逆流式机械通风式冷却塔主要由塔体、风机叶片、电动机、风叶减速器、旋转配水器、淋水装置、填料、进出水管接头和塔体支架等组成。塔体一般由上、中、下塔体及进风百叶窗组成。塔体材料为玻璃钢。风机为立式全封闭防水电动机，圆形冷却塔的风叶直接装于电动机轴端。而对于大型冷却塔风叶则采用减速装置驱动，以实现风叶平稳运转，配水器一般为旋转式，利用水的反冲力自动旋转配水，使水均匀地向下喷洒，与向上或横向流动的气流充分接触。大型冷却塔为了配水均匀和旋转灵活，配水器的转轴上安装有轴承。

逆流式机械通风式冷却塔的填料多采用改性聚氯乙烯或聚丙烯等，当冷却水温达80℃以上时，则采用铅皮或玻璃钢填料。

1.冷却塔的淋水装置

淋水装置也叫做冷却填料。进入冷却塔的冷却水流经填料后，溅散成细小的水滴形成水膜，增加水和空气接触的时间，使水与空气更充分地进行热交换，降低冷却水温。

淋水装置可由不同材料制成不同断面形状，并以不同方式排列。淋水装置按照水喷洒在冷却填料表面所形成的冷却表面形式，可分为点滴式、薄膜式和点滴薄膜式三种。

2.冷却塔的配水装置

配水装置的作用是把冷却水均匀地分配到淋水装置的整个淋水面积上。

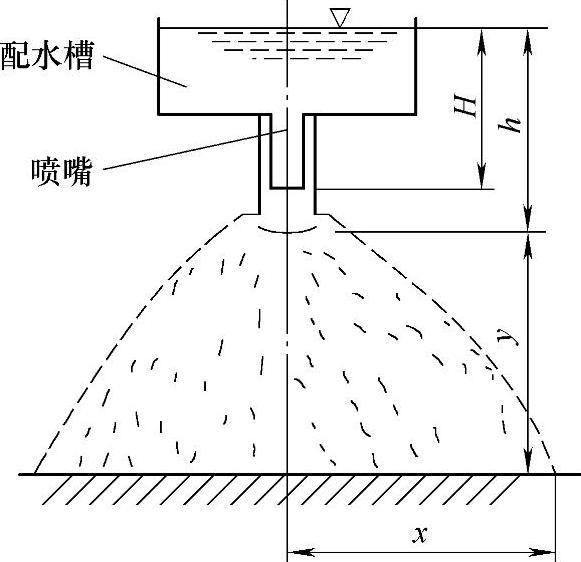

使用在小型冷藏库制冷系统上的冷却塔配水装置有管式、槽式两种。

（1）管式配水器

管式配水装置又有固地配水和旋转配水两种类型。

1）固地管式配水器。配水器的配水管一般布置成树枝状和环状，配水支管上装有喷头。喷头前的水压一般控制在0.04～0.07MPa，如水压过低，会使喷水不均匀，反之则消耗过多的能量。

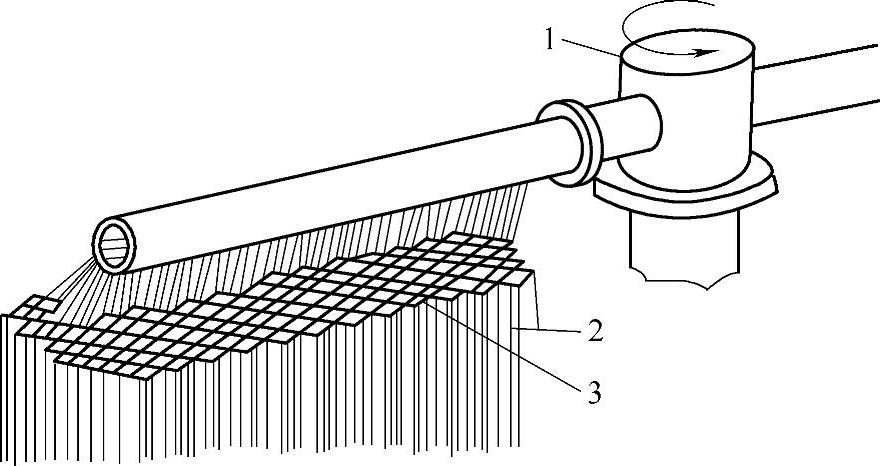

2）旋转管式配水器。旋转管式配水系统如图3-43所示。

配水器的进水管从冷却塔底部伸至淋水装置，在管口安装旋转配水管，靠喷头的反作用力来推动一组管子环绕中心轴旋转，并喷洒水滴至淋水装置的配水器上。旋转管式配水器适用于圆形冷却塔。
