过滤器与干燥过滤器简介

2023-06-24 理论教育版权反馈

【摘要】：为保证制冷设备安全运行，在制冷系统中常安装有过滤器和干燥过滤器。过滤器分为气体过滤器和液体过滤器两种。干燥过滤器两端安装有丝网，并在丝网前或后装有纱布、脱脂棉等。干燥过滤器一般安装在冷凝器与热力膨胀阀之间的管路上，以便在进入电磁阀、膨胀阀等阀门前的液体中除去固体杂质及水分，避免引起制冷系统的冰堵。

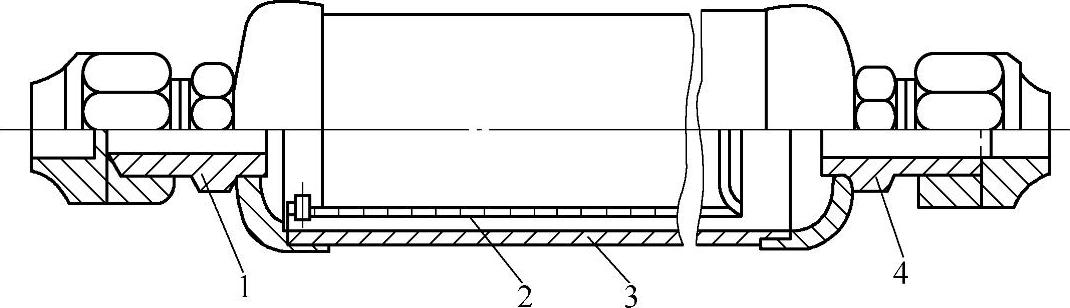

为保证制冷设备安全运行，在制冷系统中常安装有过滤器和干燥过滤器。过滤器用于清除制冷剂中的机械杂质，如金属屑、焊渣、氧化皮等。过滤器分为气体过滤器和液体过滤器两种。气体过滤器安装在压缩机的吸气管路上或压缩机的吸气腔上，以防止机械杂质进入压缩机气缸。液体过滤器一般安装在热力膨胀阀前的液体管路上，以防止污物堵塞或损坏阀件。氟利昂系统使用的过滤器是由网孔为0.1～0.2mm的铜丝网制成的。图3-22所示为氟利昂液体过滤器的结构。它是由一段无缝钢管作为壳体，壳体内装有铜丝网，两端有端盖用螺纹与壳体连接，再用锡焊接，以防泄漏。
