内平衡式膨胀阀在小型冷藏库中的应用
【摘要】：在小型冷藏库制冷系统中使用的节流阀主要为内平衡式膨胀阀。内平衡式热力膨胀阀的结构如图3-12所示。内平衡式膨胀阀安装在蒸发器的进液管上，感温包敷设在蒸发器出口管道上，用以感应蒸发器出口的过热温度，自动调节膨胀阀的开度。
膨胀阀的作用是将冷凝器中冷凝压力下的饱和液体或过冷液体节流后降至蒸发压力和蒸发温度，同时根据负荷的变化，调节进入蒸发器制冷剂的流量。

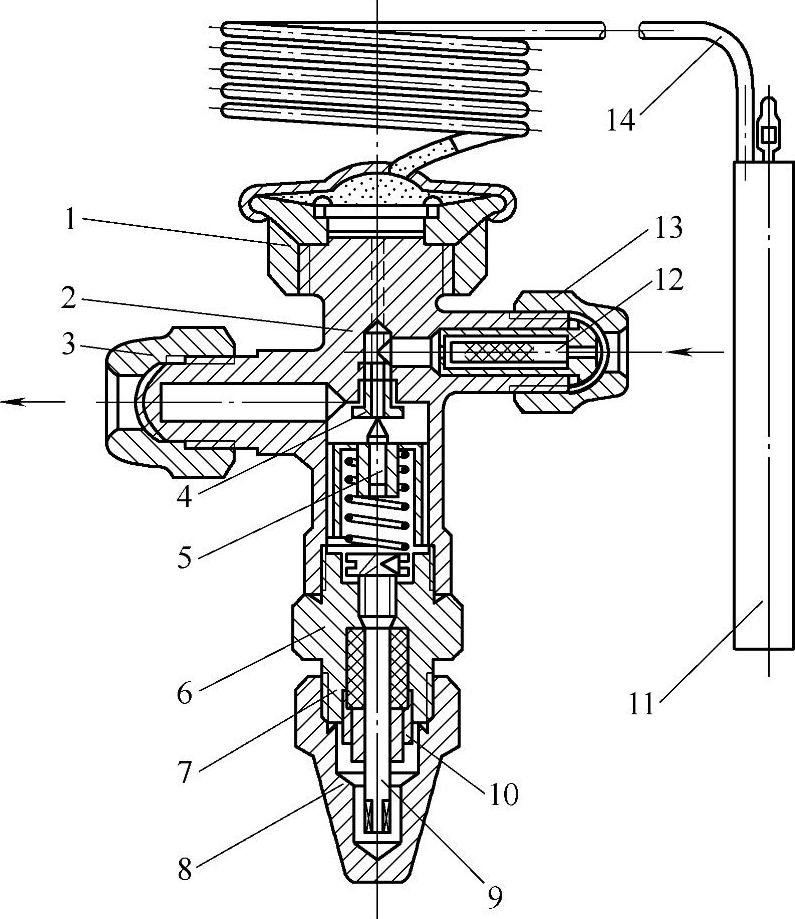

图3-12 内平衡式热力膨胀阀的结构
1—气箱座 2—阀体 3、13—螺母 4—阀座 5—阀针 6—调节杆座 7—填料 8—阀帽 9—调节杆 10—填料压盖 11—感温包 12—过滤网 14—毛细管
1.内平衡式热力膨胀阀的结构
热力膨胀阀是制冷系统中调节制冷剂流量的设备。它既对制冷剂进行节流，也自动调节向蒸发器的供液量。在小型冷藏库制冷系统中使用的节流阀主要为内平衡式膨胀阀。
内平衡式热力膨胀阀的结构如图3-12所示。
它主要由感温包、毛细管、膜片、阀座、传动杆、阀针及调节机构等组成。在感温包、毛细管和膜片之间组成了一个密闭空间，称为感应机构。感应机构内充注有与制冷系统中工质相同的物质。
内平衡式膨胀阀安装在蒸发器的进液管上，感温包敷设在蒸发器出口管道上，用以感应蒸发器出口的过热温度，自动调节膨胀阀的开度。毛细管的作用是将感温包内的压力传递到膜片上部空间。膜片是一块厚约0.1～0.2mm的铍青铜合金片，通常断面冲压成波浪形。膜片在上部压力作用下产生弹性变形，把感温信号传递给顶针，以调节阀门的开启度。
2.内平衡式热力膨胀阀的工作原理
蒸发器工作时热力膨胀阀在一定开度下向蒸发器供应制冷剂液体。若某一时刻蒸发器的热负荷因某种原因突然增大，使其回气过热度增加，此时，膨胀阀感温包内压力增大，膜片上部压力上升，使膜片向下弯曲，并通过传动杆推动阀座带动阀针下行，使膨胀阀的节流孔开大，蒸发器的供液量随之增加，以满足热负荷增加的变化。反之，若蒸发器的负荷减小，使蒸发器出口制冷剂蒸气的过热度减小，感温包内压力也随之降低，膜片反向弯曲，在弹簧力的作用下，阀座带动阀针上行，将节流孔关小，蒸发器的供液量随之减少，以适应热负荷减小的变化。
