学习单相异步电动机的调速控制知识点
【摘要】：任务实施洗衣机控制电路的设计1.洗衣机控制电路洗涤电路分析:洗衣机的洗涤桶在工作时经常需改变旋转方向，由于其电动机一般为电容运转单相异步电动机，故一般均采用将电容器从一组绕组中改接到另一组绕组中的方法来实现正反转。连接三相电源灯控制板外部的导线，并再次对主电路进行相间检测和每一相的检测。检查合格后，清点工具材料，将热继电器按照电动机的额定电流整定，为保证安全，在一人操作一人监护下通电试车。
利用绕组抽头调速。
绕组抽头调速是目前最经济的一种调速方式，广泛应用于电风扇和空调器调速。其原理是通过转换开关的不同触头与绕组的不同抽头连接，从而增、减主绕组的匝数，进而增、减绕组端电压和工作电流来调节主磁通，使转速发生改变。

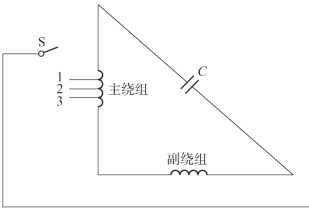

电路分析，绕组抽头调速常用的有主绕组抽头和副绕组抽头两种，如图4－2－1所示。
绕组抽头调速
图4－2－1 绕组抽头调速
主绕组抽头“1”是高速挡，当开关S与之接通时，主绕组匝数最少，工作电流最大，主磁通最大，转差率s小，根据转子转速公式n＝n(1－s)，转子转速最高。当S分别接通中速挡“2”和低速挡“3”时，串入电路的主绕组匝数增多，副绕组匝数减少，工作电流减少，转差率s增大，根据转子转速公式n2＝nn1也因s增大而下降。
任务实施 洗衣机控制电路的设计
1.洗衣机控制电路
洗涤电路分析:

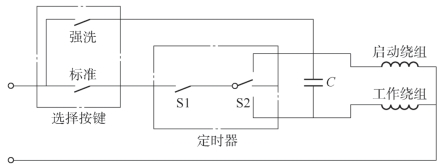

洗衣机的洗涤桶在工作时经常需改变旋转方向，由于其电动机一般为电容运转单相异步电动机，故一般均采用将电容器从一组绕组中改接到另一组绕组中的方法来实现正反转。如图4－2－2所示。
洗涤电动机电路
图4－2－2 洗涤电动机电路
洗衣机的选择按键是用来选择洗涤方式的，一般有标准和强洗两种方式。
按下选择按键的“标准”键。
点画线框内的定时器为机械式定时器，S1、S2是定时器的触头，由定时器中的凸轮控制它们接通或断开，其中触头S1的接通时间就是电动机的通电时间，即洗涤与漂洗的定时时间。在该时间内，触头S2与上面的触头接通时，电容器C串入工作绕组支路，电动机正转；当S2拨到中间位置时，电动机停转；当S2与下面触头接通时，C串入启动绕组支路，电动机反转。正转、停止、反转的时间大约为30s、5s、30s。
按下选择按键的“强洗”键。
此时标准键自动断开，电动机始终朝一个方向旋转，以完成强洗功能。
脱水电路分析，如图4－2－3所示，S1为脱水定时器的触头，脱水定时时间一般为0～5min。S2为脱水桶的联锁触头。
图4－2－3 脱水电动机电路
表4－2 电器元件明细表
2.材料准备
请同学们根据电气原理图，选择适合型号的低压电器填入表4－2。
在安装前，应检查元器件:所用元器件的外观应完整无损，附件、备件齐全，并用万用表检测元器件及电动机的参数是否符合要求。
3.电路安装
(1)绘制电器布置图:请根据电气原理图，绘制电器布置图。
(2)绘制电器元件安装接线图:根据电气原理图，完成电气接线图。
(3)电路安装接线:在控制板上按布置图安装电器元件，并贴上醒目的文字标识，按接线图在控制板上进行线槽布线。
(4)通电前的检测:
检测无误后，安装电动机:连接电动机和按钮金属外壳的保护接地线。连接三相电源灯控制板外部的导线，并再次对主电路进行相间检测和每一相的检测。
(5)通电试车。
检查合格后，清点工具材料，将热继电器按照电动机的额定电流整定，为保证安全，在一人操作一人监护下通电试车。
任务评价
续表
