熔断器是一种结构简单、使用方便、价格低廉的保护电器，广泛用于供电线路和电气设备的短路保护。熔断器串入电路，当电路发生短路或过载时，通过熔断器的电流超过限定的数值后，由于电流的热效应，使熔体的温度急剧上升，超过熔体的熔点，熔断器中的熔体熔断二分断电路，从而保护电路和设备。

1.熔断器的外形图、图文符号及型号含义(见图1－1－15)

pagenumber_ebook=21,pagenumber_book=15

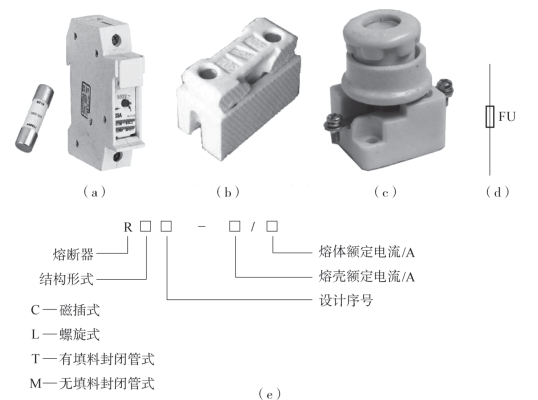

图1－1－15　熔断器的外形图、图文符号及型号含义

(a)RT18系列熔断器；(b)磁插片熔断器；(c)螺旋式熔断器；(d)图文符号；(e)熔断器的型号含义

2.熔断器的技术参数

(1)额定电压。熔断器的额定电压是指熔断器长期工作时和分断后，能正常工作的电压，其值一般应等于或大于熔断器所接电路的工作电压。否则熔断器在长期工作中可能造成绝缘击穿，或熔体熔断后电弧不能熄灭。

(2)额定电流。熔断器的额定电流是指熔断器长期工作，温升不超过规定值时所允许通过的电流。为了减少熔断器的规格，熔管的额定电流的规格比较少，而熔体的额定电流的等级比较多，一个额定电流等级的熔管，可以配合选用不同的额定电流等级的熔体。但熔体的额定电流必须小于等于熔断器的额定电流。

(3)极限分断能力。熔断器极限分断能力是指在规定的额定电压下能分断的最大的短路电流值。它取决于熔断器的灭弧能力。

3.熔断器的选型

对熔断器的要求:在电气设备正常运行时，熔断器不应熔断；在出现短路时，应立即熔断；在电流发生正常变动(如电动机启动过程)时，熔断器不应熔断；在用电设备持续过载时，应延时熔断。

(1)熔断器额定电压的选择。

熔断器的额定电压大于或等于实际电路的工作电压。

(2)熔断器的额定电流的选择。

熔断器的额定电流应大于等于所装熔体的额定电流，因此确定熔体电流是选择熔断器的主要任务，具体有下面几条原则:

对于照明线路或电阻炉等没有冲击性电流的负载，熔断器做过载和短路保护用，熔体的额定电流应大于或等于负载的额定电流，即

(https://www.chuimin.cn)

式中，IRN为熔体的额定电流；IN为负载的额定电流。

电动机的启动电流很大，熔体在短时通过较大的启动电流时，不应熔断，因此熔体的额定电流选的较大，熔断器对电动机只宜作短路保护而不用作过载保护。

保护一台异步电动机时，考虑电动机冲击电流的影响，熔体的额定电流按下式计算

式中，IN为电动机的额定电流。

保护多台异步电动机时，出现尖峰电流时，熔断器不应熔断，则应按下式计算

式中，INmax为容量最大的一台电动机的额定电流；为其余各台电动机额定电流的总和。

快速熔断器熔体额定电流的选择。在小容量变流装置中(晶闸管整流元件的额定电流小于200A)熔断器的熔体额定电流则应按下式计算:

为使两级保护相互配合良好，两级熔体额定电流的比值不小于1.6∶1或对于同一个过载或短路电流，上一级熔断器的熔断时间至少是下一级的3倍。

4.熔断器的检测

(1)磁插式熔断器的检测。

合上瓷盖，用万用表电阻挡测量输入端和输出端之间的接触电阻，显示电阻值约为0。打开瓷盖，用万用表电阻挡测量输入端和输出端之间的接触电阻，显示电阻值为无穷大。

(2)螺旋式熔断器的检测。

旋上瓷帽，用万用表电阻挡测量输入端和输出端的接触电阻，显示电阻值约为0。旋开瓷帽，用万用表电阻挡测量输入端和输出端的接触电阻，显示电阻值为无穷大。
