与渗碳和渗氮相比，碳氮共渗在工艺与渗层性能两方面均有其独特之处。碳氮共渗兼有两者的优点。碳氮共渗可分为固体碳氮共渗、液体碳氮共渗和气体碳氮共渗，目前主要为气体碳氮共渗。为获得良好的力学性能，必须严格控制碳氮共渗表层的碳氮含量。图5-361018钢和8620钢在845℃碳氮共渗4h后渗层中的碳、氮含量和硬度梯度2)气体碳氮共渗工艺在共渗剂一定时，共渗温度不同，渗层中碳、氮含量及渗层深度将不同。......
2023-06-24
碳氮共渗工艺及应用介绍
【摘要】：在奥氏体状态下同时将碳、氮渗入工件表层，并以渗碳为主的化学热处理工艺称为碳氮共渗。深层碳氮共渗渗层深度可达3mm左右，用于承受载荷较大的工件。碳氮共渗介质的加入量按每小时为炉膛体积的3～8倍，小型设备取下限。气体碳氮共渗温度 对碳钢和低合金钢，共渗温度常用840～860℃。表2-25 不同钢种的K值两阶段气体碳氮共渗时，第一、二阶段的时间基本相等，第二阶段时间包括中间降温时间。
在奥氏体状态下同时将碳、氮渗入工件表层，并以渗碳为主的化学热处理工艺称为碳氮共渗。根据渗剂不同，可以分为固体碳氮共渗、液体碳氮共渗、气体碳氮共渗。随着控制技术的发展和环保意识的增强，固体碳氮共渗已很少应用，液体碳氮共渗也受到限制，逐渐为气体碳氮共渗所代替。
气体碳氮共渗根据渗层深度的不同，分为薄层碳氮共渗（≤0.3mm）和厚层碳氮共渗（>0.3mm）。一般碳氮共渗的渗层深度较薄（<1mm），应用的范围主要是承受中、低载荷的耐磨件。深层碳氮共渗渗层深度可达3mm左右，用于承受载荷较大的工件。
1.气体碳氮共渗工艺
（1）常用渗剂 常用的气体碳氮共渗渗剂是由渗碳剂（如煤油、甲烷、丙烷等）与氨所组成。
1）液体有机化合物+氨：①煤油+氨；②甲醇+乙醇+氨。液体有机化合物分别装在不同容器中，通过滴注器滴入炉内。氨气经减压和干燥后通入炉内。
2）气体渗碳剂+氨：吸热式气+甲烷（或丙烷）+氨。吸热式气露点控制在0℃左右。通入体积分数为5%～10%的甲烷（或体积分数为1%～3%的丙烷）。氨通入量1%～10%（体积分数）。
3）氮基气氛+丙烷+氨：氮基气氛由氮气+甲醇组成，氮基气氛比例：CH3OH（液体）（L/h）∶N2（m3/h）=1∶（1.1～1.33）。
气态氨通入工作炉前应经过含有0.5nm分子筛或硅胶的干燥器中吸水，分子筛和硅胶根据使用量的情况应定期在200℃左右烘干3h以上脱水。
碳氮共渗介质的加入量按每小时为炉膛体积的3～8倍，小型设备取下限。煤油与氨气的加入量要有一定的比例。
（2）气体碳氮共渗温度 对碳钢和低合金钢，共渗温度常用840～860℃。在此温度范围内晶粒不长大，变形小，渗速适当并可在渗后直接淬火。
对受力不大、要求变形小的薄壁耐磨件（自行车、缝纫机及仪表零件）可在780～800℃共渗。800℃共渗时，工件心部不发生相变，韧性好，表面得到碳氮化合物和马氏体，温度再低，表面易形成脆性高的化合物。
（3）气体碳氮共渗时间 根据渗层深度（x）确定共渗时间，渗层深度与共渗时间关系式为
式中x——渗层深度（mm）；
t——共渗保温时间（h）；
K——为常数。在860℃气体碳氮共渗时，不同钢种的K值见表2-25。

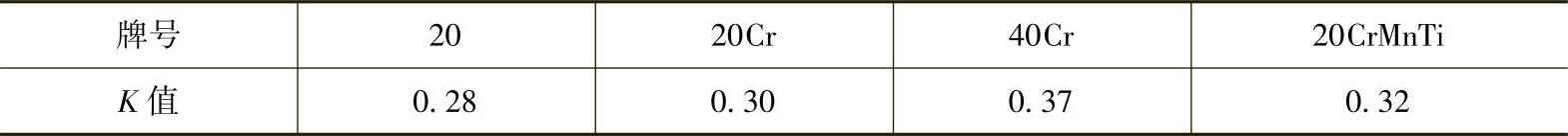

表2-25 不同钢种的K值
两阶段气体碳氮共渗时，第一、二阶段的时间基本相等，第二阶段时间包括中间降温时间。
（4）有效硬化深度的确定 可以参考渗碳有效硬化深度的设计。
（5）碳氮共渗的碳势 碳势设定要求一般为0.80%～1.00%。共渗阶段的炉内压力应该保持在100～200Pa。
（6）共渗后热处理 低碳钢工件共渗后可以直接在小于40℃的自来水中淬火。
1）低碳合金钢、中碳结构钢工件形状简单，可在小于80℃的全损耗系统用油中冷却。
2）工件回火前必须按清洗防锈工艺脱脂，中间防锈后再回火。
3）共渗工件一般低温回火（180～220℃×2h）即可，装炉量多应延长时间，炉气应该循环，否则应力不能完全消除。
4）对热处理要求变形小的工件，可以在闪点高的油中淬火；对合金钢工件，也可以采用分级等温淬火。
5）共渗后需机加工的工件，应该共渗后空冷或缓冷，但重新加热淬火时表面应进行，以保护防止脱碳氧化。
6）含铬、镍的高合金钢（如12CrNi3A、20Cr2Ni4A、18Cr2Ni4WA等）工件共渗后可直接油冷淬火，并冷处理（-70～-80℃），然后再低温回火，同样也可以用高温回火（600～650℃）代替冷处理（减少残留奥氏体），然后再重新加热到800～850℃淬油，并低温回火。
2.气体薄层碳氮共渗工艺
薄层碳氮共渗或薄层渗碳工艺较广泛地用于自行车、缝纫机、仪表、标准件等行业要求耐磨、抗疲劳的各种钢件上，多数为08F、Q215AF、Q235AF、10、15、20等低碳钢所制造的小型薄壁零件。气体薄层碳氮共渗的渗层厚度≤0.3mm。薄层碳氮共渗工艺特点如下：
1）使用渗剂一般采用氮基气氛+富化气+氨，如丙酮+甲醇+氨、甲醇+乙醇+氨。
2）共渗温度大多在850～870℃，共渗时间短，一般为1～2h，共渗速度为0.15～0.20mm/h。
3）共渗工艺不需要扩散共渗阶段。
4）共渗之后，根据工件的淬透性和工件尺寸大小，直接水冷淬火或油冷淬火，不需要重新加热淬火。
5）工件的检测按照JB/T 7710—2007《薄层碳氮共渗或薄层渗碳钢件显微组织检测》进行。
有关热处理工程师指南的文章
- 详细阅读
-
齿轮气体碳氮共渗工艺优化详细阅读
齿轮的碳氮共渗主要是采用气体碳氮共渗工艺。井式炉气体碳氮共渗时，不同阶段介质的滴量见表5-80。见表5-84所列实例表5-84 齿轮在连续式渗碳炉中碳氮共渗工艺举例4.齿轮在密封箱式炉中的碳氮共渗工艺齿轮在密封箱式炉中碳氮共渗工艺举例。高浓度气体碳氮共渗的层深由共渗温度及保温时间而定。应用实例 国内某特种车辆制造公司对坦克车齿轮用20Cr2Ni4A钢，研制出“三段控制”碳氮共渗工艺。表5-90 高浓度气体碳氮共渗工艺应用实例（续）......
2023-06-29
-
氮碳共渗工艺及参数及其对材料性能的影响详细阅读
工件表层同时渗入氮和碳，并以渗氮为主的化学热处理工艺称为氮碳共渗。根据渗剂不同，可以分为固体氮碳共渗、液体氮碳共渗、气体氮碳共渗。氮碳共渗温度 氮碳共渗温度一般为570℃。对于高速钢刀具，氮碳共渗时间一般不要超出1.5h，目的是减少脆性。渗后冷却 氮碳共渗后工件一般应快冷。图2-41 氨气分解率与白亮层厚度的关系注：渗剂为氨+酒精，氮碳共渗工艺为570℃×3h。表2-26 常用材料气体氮碳共渗后渗层深度和表面硬度（续）......
2023-06-24
-
齿轮碳氮共渗热处理缺陷及对策详细阅读
图9-8 渗碳淬火齿轮齿角碳化物形貌 400×图9-9 渗碳淬火齿轮节圆碳化物形貌 400×图9-10 渗碳淬火主动弧齿锥齿轮的失效形态气体和固体渗碳齿轮表面碳化物过多原因与对策见表9-27表9-27 气体和固体渗碳齿轮表面碳化物过多原因与对策（续）2）渗碳淬火齿轮表面出现内氧化和非马氏体组织原因与对策。气体和固体渗碳淬火齿轮心部组织不良原因与对策见表9-34。......
2023-06-29
-
齿轮盐浴氮碳共渗技术优化方案详细阅读
可用于精密齿轮氮碳共渗。供齿轮氮碳共渗时选用。其中，渗氮包括液体渗氮、液体氮碳共渗等。QPQ盐浴氮碳共渗技术用途 主要用于要求高耐磨、高耐蚀、耐疲劳、微畸变的各种钢铁及铁基粉末冶金件等。常用材料QPQ处理工艺参数及效果表5-129 常用材料QPQ处理工艺参数及效果QPQ盐浴氮碳共渗技术、应用与检验表5-130 QPQ盐浴氮碳共渗技术、应用与检验......
2023-06-29
-
齿轮气体氮碳共渗技术优化方案详细阅读
气体氮碳共渗可以显著提高齿轮的耐磨性、抗胶合和抗擦伤能力、耐疲劳性能及耐腐蚀性能。目前，气体氮碳共渗工艺广泛应用于轿车、轻型客车变速器齿轮等零件中。常用材料气体氮碳共渗的技术参数见表5-120。......
2023-06-29
-
齿轮氮碳共渗热处理的缺陷及解决方案详细阅读
齿轮常用的渗氮工艺有气体渗氮、离子渗氮、气体氮碳共渗等。渗氮齿轮热处理缺陷主要有表面硬度、渗氮层、金相组织方面缺陷，以及畸变、裂纹等。表9-42 齿轮的气体渗氮硬度缺陷与对策（续）2.齿轮的气体渗氮金相组织缺陷与对策正常的渗氮层组织特征：化合物层致密、较薄，扩散层无不良氮化物形态出现，渗层组织均匀，渗层厚度均匀一致。......
2023-06-29
-
离子渗氮工艺：利用辉光放电实现渗氮详细阅读
离子渗氮又称为辉光离子渗氮或等离子渗氮，是利用辉光放电现象，将含氮气体介质电离进行渗氮的工艺。目前在世界各国，离子渗氮已获得广泛应用并在不断发展。离子渗氮实际上是在正常辉光放电区与异常辉光放电区间的过渡区进行的。......
2023-06-24
相关推荐
