降低水温的设备称为冷却构筑物，大体分以下3类：水面冷却池、喷水冷却池、冷却塔。浅水冷却池内水流以平面流为主，深水冷却池内有明显和稳定的温差异重流。淋水填料是冷却塔的关键部位。淋水填料按照其中水被淋洒成后冷却表面形式不同，可分为点滴式、薄膜式、点滴薄膜式3种。......
2023-08-30
回火类型及工艺规范要点详解
【摘要】：具有二次硬化能力的合金模具钢、高速钢等一般是在二次硬化峰值温度附近回火，回火次数在两次以上。回火保温时间的确定 此处叙述的是针对结构钢适用的方法，对于不锈钢、耐热钢、合金模具钢、高速钢等在后面相应的章节论述。5）快速回火时间应根据工艺试验确定。
1.回火类型
回火的主要目的是降低脆性，消除或减少内应力，获得工件所要求的力学性能，稳定工件尺寸。对于退火难以软化的某些合金钢，在淬火（或正火）后常采用高温回火，降低硬度，以利切削加工。工件淬火后若不及时回火，会产生变形或开裂。淬火后的工件可以用回火温度调整硬度，减小脆性，得到所需要的塑性、强度和韧性。淬火后的组织是马氏体和残留奥氏体，这两种组织都是不稳定的，会自发地逐渐地发生组织转变，因而引起工件尺寸和形状的改变。通过回火，可以促使这些组织转变。达到比较稳定的状态，以便在以后的使用过程中不再发生变形。
结构钢的回火：150～250℃低温回火，获得回火马氏体；350～450℃中温回火，组织是回火托氏体；500～650℃高温回火，组织是回火索氏体；650℃～A1回火得到珠光体组织。
具有二次硬化能力的合金模具钢、高速钢等一般是在二次硬化峰值温度附近回火，回火次数在两次以上。
2.回火工艺及操作
（1）回火温度的确定 根据回火后的硬度要求查阅相关手册。
（2）回火保温时间的确定 此处叙述的是针对结构钢适用的方法，对于不锈钢、耐热钢、合金模具钢、高速钢等在后面相应的章节论述。
1）计算法。计算公式为
th=Kh+AhD （2-5）
式中th——回火保温时间（从仪表到温算起）（min）；
Kh——回火时间基数，见表2-10；
Ah——回火时间系数（min/mm），见表2-10；
D——工件有效厚度（mm）。
2）查表法。回火保温时间见表2-11。
表2-10 Kh、Ah数值表

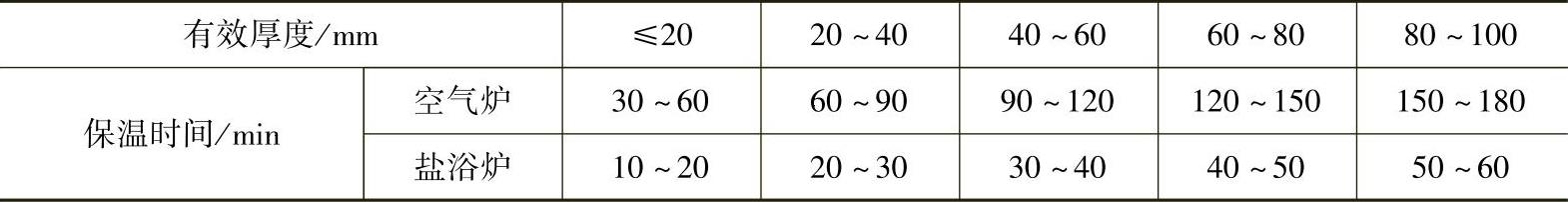

表2-11 回火保温时间
（3）回火后的冷却 一般钢种回火保温后取出空冷。对有第二类回火脆性的钢种，回火后采用清水冷却或油冷。
（4）注意事项
1）应考虑炉膛温度均匀性、仪表示值误差，适当调整温度范围，以保证工件回火后硬度达到要求。
2）可以试回火。生产批量大时，应先用少量工件试验回火，经检验合格后，再按原工艺成批回火。在井式炉和硝盐炉中回火时，也可以在出炉前15～30min取出一件检测硬度，并以此来确定是否需延长保温时间。操作者心中无把握时，都要试验回火。
3）成批工件在井式回火炉中回火，保温时间应大于2h；低温回火时，保温时间应大于3h；电烘箱低温回火，保温时间应大于4h；装炉量大时，时间要延长1倍左右。
4）硝盐炉回火保温时间应大于45min。
5）快速回火时间应根据工艺试验确定。
6）油炉回火时间应大于1.5h。
7）中、高温回火用硝盐浴槽，应补加质量分数大于2%的NaOH，以减少硝盐浴氧化。
8）是否可以在回火脆性区间回火，这要根据具体的情况确定。回火脆性仅仅是指降低工件的韧性，其他性能不受到影响。在某些特殊情况下，无法避免在回火脆性区选择温度，就可以在回火脆性区进行回火。
有关热处理工程师指南的文章
- 详细阅读
-
淬火工艺规范和分类详解详细阅读
图2-22 淬火工艺规范图2.淬火工艺分类根据冷却形式的不同，淬火工艺主要分为：单介质淬火、双介质淬火、分级淬火和等温淬火等，见图2-23。图2-23 钢热处理淬火工艺规范及类型a）单介质淬火 b）双介质淬火 c）预冷淬火 d）分级淬火+冷处理 e）Ms点以上分级淬火 f）贝氏体等温淬火 g）Ms点以下分级淬火 h）预淬贝氏体等温淬火从第一种介质转移到第二种介质时的淬火工件温度，与工件的有效尺寸有很大关系。......
2023-06-24
-
钢筋验收要点及规范详细阅读
钢筋进场应具有出厂证明书或试验报告单，同时还要分批作机械性能试验。钢筋表面允许有凸块，但不允许超过螺纹筋的高度。钢筋外形尺寸应符合国家标准的规定。对于精轧螺旋钢筋，螺纹尺寸要严格检查，除按要求的尺寸进行卡量外，并用正负公差做两个螺母进行检验。再从未试验过的钢筋中取双倍数量的试样进行复验，如仍有一项不合格则该批钢筋不合格。......
2023-06-29
-
插座类型及安装高度详解详细阅读
普通电源插座安装高度大部分是底边距地面0.3m或1.4m。图4-33 普通电源插座2.三极（孔）电源插座三极电源插座，俗称三孔插座，插座的下方的两孔分别接相线L和零线N，上方的另一个孔与地线相接，如图4-34所示。图4-35 带开关的电源插座4.防水型电源插座防水型电源插座就是在插座面板外面加了一个防水盒，从而提高了用电的安全性。图4-36 防水型电源插座......
2023-08-18
-
回火工艺参数的确定方法详细阅读
图3-48还画出了没有完全淬成马氏体的组织回火后硬度与回火参数的关系。图3-48回火温度与时间对不同淬火硬度的45钢回火硬度的影响图3-48下面部分，作为用图解法由回火温度与回火时间求得M参数之用。当淬火后硬度低于规定值下限时，如果允许，则回火温度应适当降低；对于生产批量较大的工件，通常需要通过工艺试验来确定回火温度。......
2023-06-24
-
玻璃护栏部件及安装要点详解详细阅读
玻璃型护栏组成部件主要有：玻璃护壁板、扶手盖板、扶手带导轨、U形夹紧件、夹紧条、内外盖板、围裙板、外装饰板、照明装置（如有）及其安装件。图6-2-3 玻璃型护栏基本结构1.玻璃护壁板玻璃壁板应采用是钢化玻璃。3）玻璃护壁板应可靠固定，采用防偏移、防脱落的结构。玻璃护壁板的上部由扶手盖板进行固定，下部由下部夹紧装置固定，同时，需要注意夹紧力矩的大小。......
2023-06-15
-
酸奶加工工艺及方法详解详细阅读
了解酸奶的加工工艺，掌握酸奶的加工方法。通常制备好的生产（工作）发酵剂应尽快使用，也可保存于 0～5°C的冰箱中待用。具体办法是在少量的原料奶中加入糖加热溶解，过滤后倒入原料奶中混匀即可。装瓶：将酸奶瓶用水浴煮沸消毒 20 min，然后将添加发酵剂的奶分装于酸奶瓶中，每次不能超过容器的 4/5。......
2023-06-15
-
齿轮回火工艺优化策略详细阅读
对于批量较大的齿轮，通常需通过工艺试验来确定回火温度。1）常用钢不同硬度值下的回火温度见表3-47，可供齿轮回火时参考。一般工件出炉后，可在空气中冷却。如果具有第二类回火脆性的钢材，回火后应注意采取快速冷却方式，如水冷或油冷。......
2023-06-29
相关推荐
