如何保护断路器失灵？
【摘要】：断路器失灵保护，是一种后备保护。如果，由其他线路或变压器的后备保护切除故障，将扩大停电范围并引起严重后果时。各线路、变压器断路器失灵保护动作后，向本线路 (变压器)保护发出重跳命令，同时将失灵启动信号送至母线保护。
电力系统正常运行时，有时会出现某个元件发生故障，该元件的继电保护动作发出跳闸脉冲之后，断路器却拒绝动作(即断路器失灵)的情况。这种情况可能导致扩大事故范围、烧毁设备，甚至使系统的稳定运行遭受破坏。采用相邻元件保护作远后备是最简单、合理的后备方式，既可作保护拒动时的后备，又可作断路器拒动时的后备。但是，远后备方式动作时间较长，在高压电网中由于各电源支路的助增电流和汲出电流的作用，使后备保护的灵敏度得不到满足。因此，对于比较重要的高压电力系统，例如，220kV 及以上电压等级，应装设断路器失灵保护。
断路器失灵保护，是一种后备保护。在同一发电厂或变电所内，当断路器拒绝动作时，它能够以较短时限，切除与拒动断路器连接在同一母线上的所有支路断路器。
根据《继电保护和安全自动装置技术规程》规定：在220～500kV 电力网中以及110kV 电力网的个别重要部分，可按下列规定装设断路器失灵保护：
(1)线路保护采用近后备方式且断路器却有可能发生拒动时；对于220～500kV 分相操作的断路器，可只考虑断路器单相拒绝动作的情况。
(2)线路保护采用远后备方式且断路器却有可能发生拒动时。如果，由其他线路或变压器的后备保护切除故障，将扩大停电范围并引起严重后果时。
(3)如断路器和电流互感器之间距离较长，在其间发生故障不能由该回路主保护切除，而由其他线路和变压器后备保护切除又将扩大停电范围并引起严重后果时。
断路器失灵保护的判据相对简单，保护发出跳闸命令后断路器应分闸、相应电流应消失，若保护发出跳闸命令后，经一定时间相应的电流仍存在，说明跳闸命令没有执行，即启动断路器失灵逻辑。例如：A 相跳令发出、A 相有电流构成与逻辑输出，即可启动失灵判据，经短延时(考虑断路器分闸时间)，失灵保护动作。

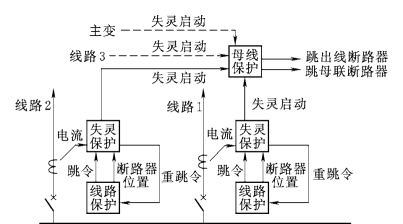

图7-36 断路器失灵保护图
目前普遍在220kV 线路、变压器上配置断路器失灵保护，如图7-36所示为断路器失灵保护、母线保护、线路保护、变压器保护之间的联系情况。各线路、变压器断路器失灵保护动作后，向本线路 (变压器)保护发出重跳命令，同时将失灵启动信号送至母线保护。母线保护收到线路 (变压器)失灵启动信号后，0.3s跳开母联母联断路器，0.6s跳开与失灵启动元件连接在同一段母线上的所有线路、变压器的断路器。
