1.数字回送模式

通过使能DLB位，可让McBSP模块工作在数字回送模式下，在这种模式下，MDXA与MDRA、MCLKXA与MCLKR、MFSXA与MFSRA将在内部短接，可实现自发自收，用于测试。本程序代码来源于TI官网V131中mcbsp_loopback例程，编者对其进行改编。程序中，开启McBSPa的接收中断。整个程序流程图如图7-24所示。

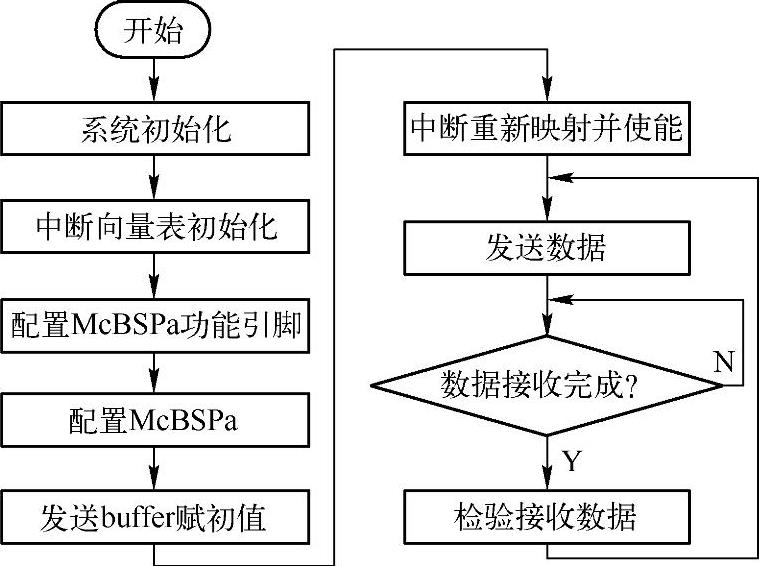

图7-24 McBSP例程（数字回送模式）主程序流程图

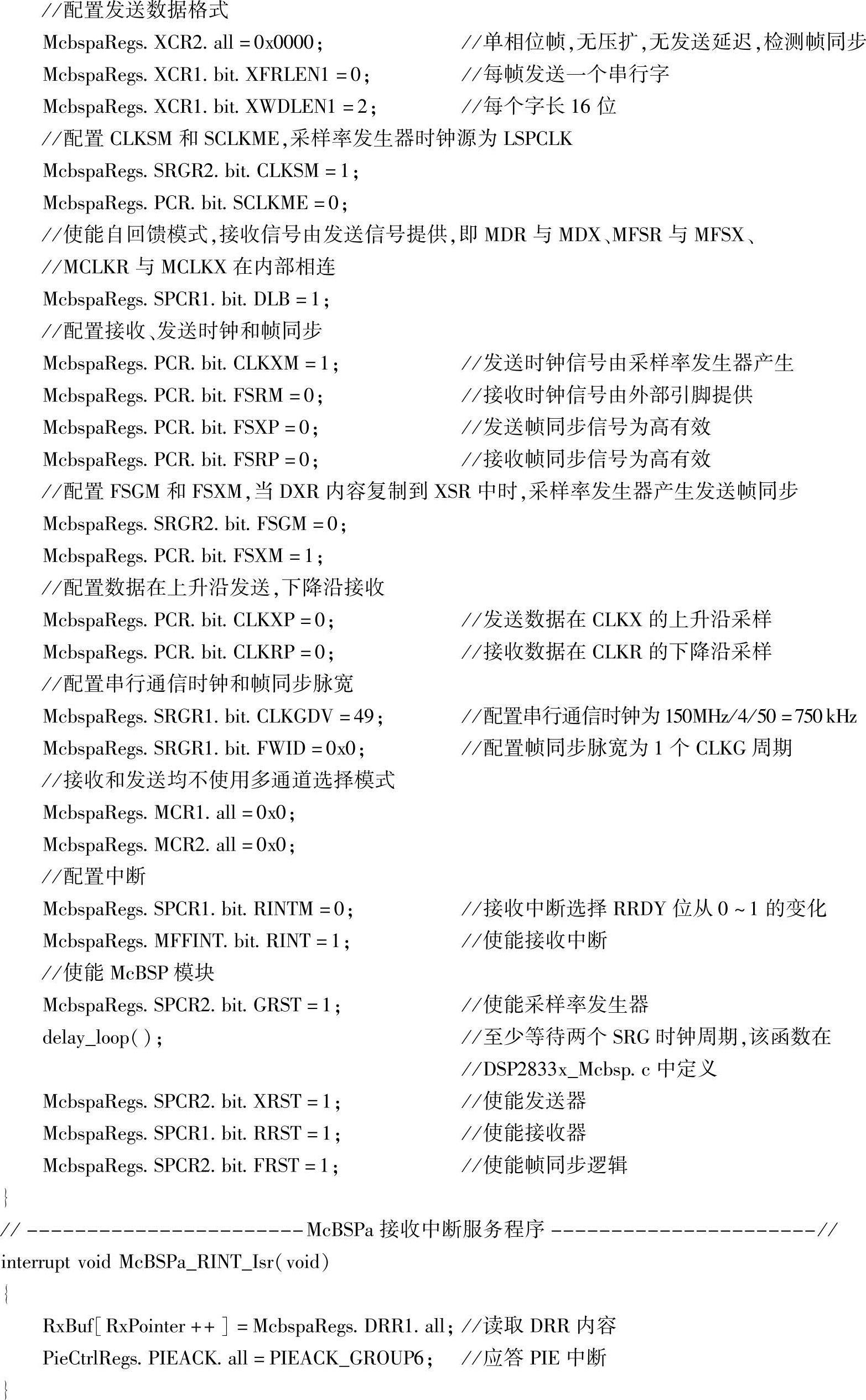

源程序如下：

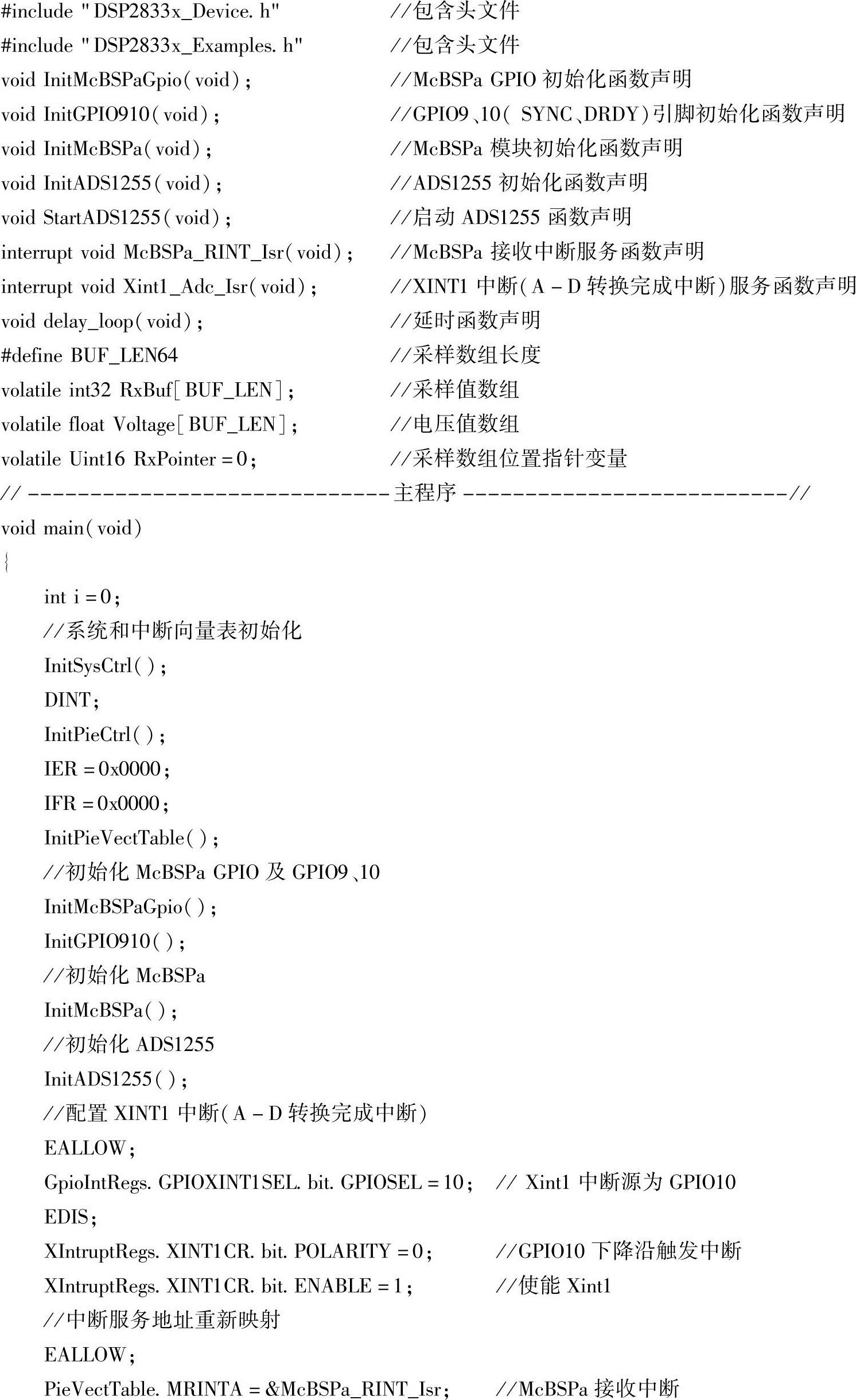

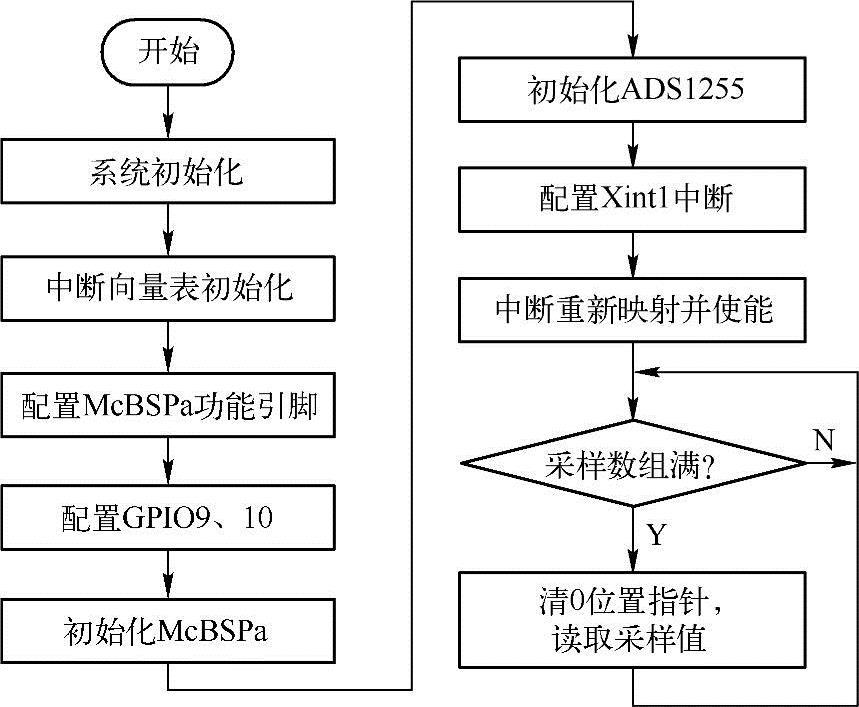

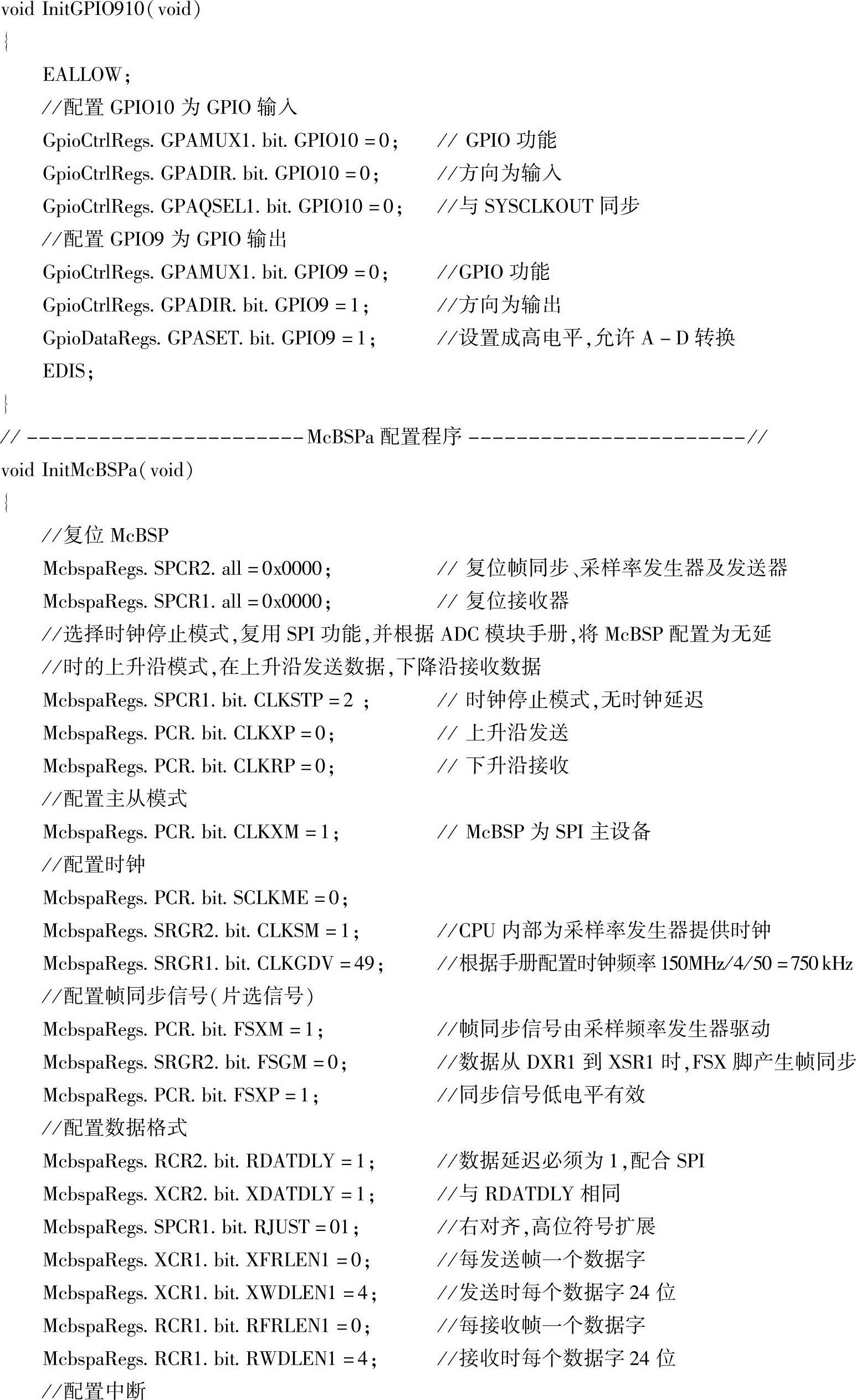

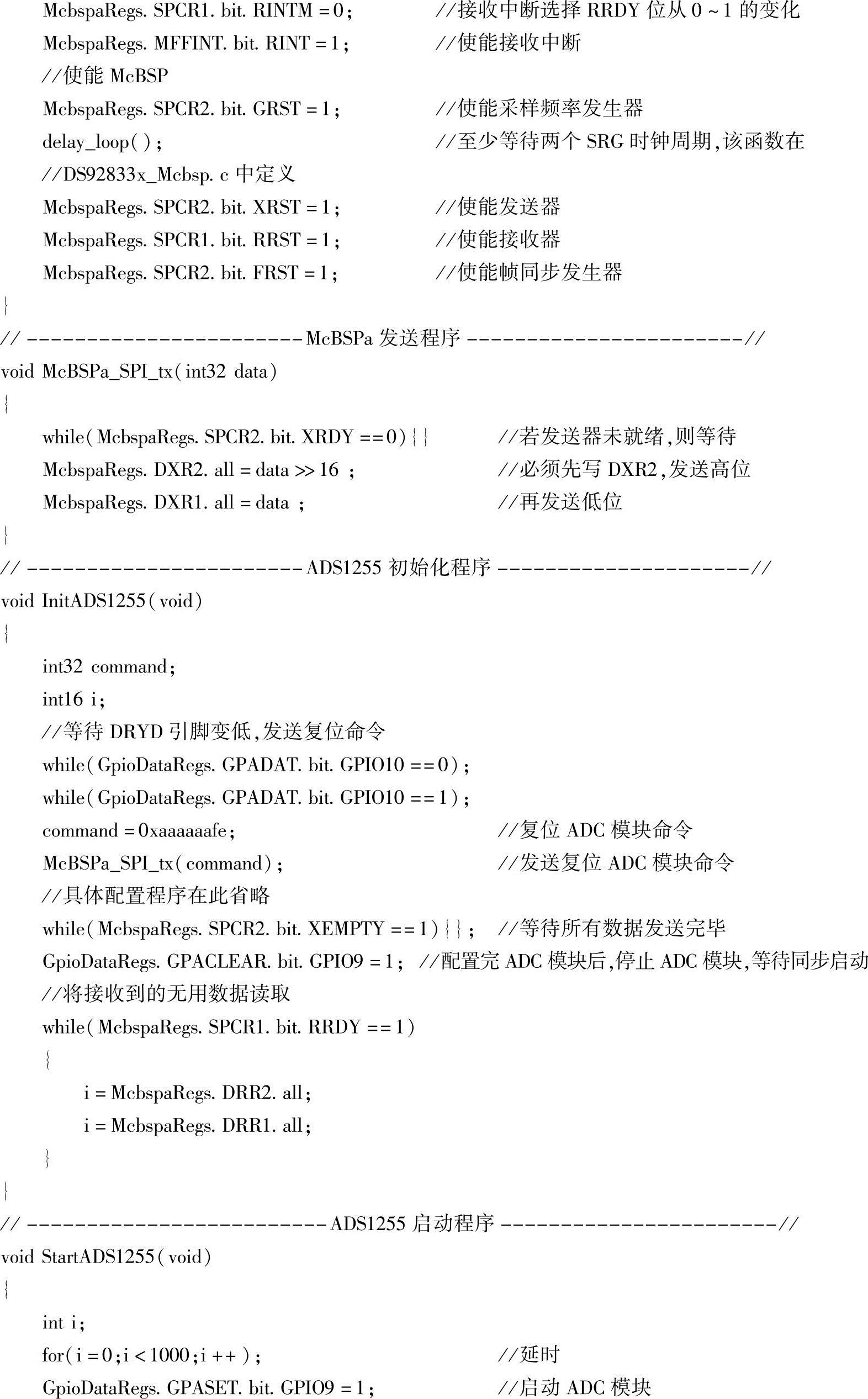

2.SPI模式

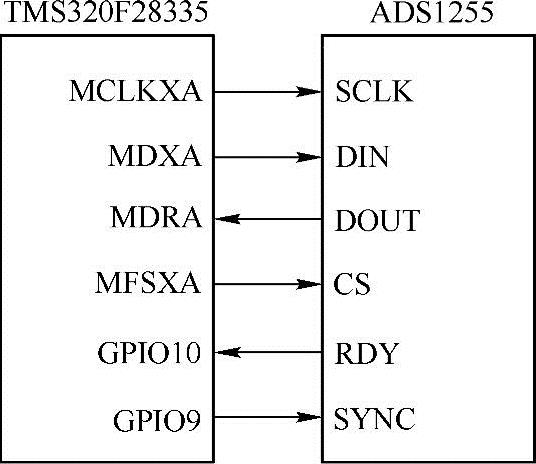

F2833x片上的SPI模块只有一组，当系统中SPI通信模块不够用时，可以将McBSP模块复用为SPI模式。本例中，使用McBSPa模拟SPI通信协议与外部ADC模块芯片ADS1255进行通信。DSP与ADS1255的硬件连接原理图如图7-25所示。

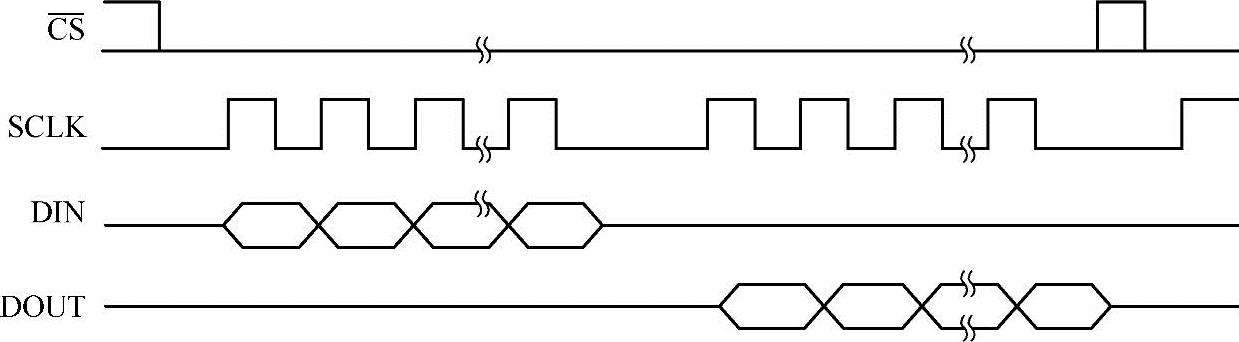

其中，MCLKXA、MDXA、MDRA、MFSXA引脚复用为SPI功能引脚，分别与ADC模块相应引脚连接；当A-D转换完成后，其RDY引脚会由高电平变为低电平，因而使用GPIO口与RDY相连接，用来产生A-D转换完成中断；ADC模块的SYNC引脚可用来实现ADC模块的启动及多个ADC模块之间的同步，故用GPIO口与SYNC连接，控制ADC模块的启动。该ADC模块为24位，DIN引脚的数据在SCLK的下降沿移入内部寄存器，内部寄存器的数据在SCLK的上升沿从DOUT引脚移出，并且在下降沿稳定，其通信时序图如图7-26所示。
