阻抗继电器精确工作电流的优化方案
【摘要】：其中的最小值称为最小精确工作电流Iac.min；最大值称为最大精确工作电流Iac.max，最大精确工作电流取决取于保护使用的变换器抗饱和能力。测量阻抗继电器的精确工作电流方法是给继电器加不同的电流，测出使得继电器刚好动作的电压，电压与电流的比值就是起动阻抗Zact。作出曲线Zact=f，并取与直线Zop=0.9Zset的交点，对应的电流值就是精确工作电流如图3-8所示。
综合以上分析，阻抗继电器的动作特性时，都是从理想的条件出发，即认为比幅元件(或比相元件)的灵敏度很高，或者认为只要电压电流的比值满足要求继电器就会动作。
例如，全阻抗继电器的整定阻抗为1.1Ω，在电压为1V，电流为1A 时，继电器可以动作；但是在电压为0.1V，电流为0.1A 时，继电器就可能不会动作。造成的原因分析如下，将式(3-7)转换为如下形式
如式(3-18)所示，表明只要差值大于0，继电器就应该动作，但实际上任何比较元件都有最小的动作电压U0(比较电路)或最小的分辨率U0(由微机保护的字长决定)。因此上式为
如式(3-19)所示，当电流很小时，继电器是无法动作的。为了考核阻抗继电器的性能，引入了精确的工作电流的概念。

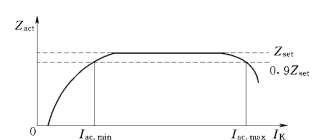

图3-8 阻抗继电器起动阻抗与测量电流的关系图
所谓精确工作电流指的是当
(阻抗继电器电压与电流夹角为最灵敏角)，且起动阻抗Zop=0.9Zset时，使得继电器刚好动作的电流。其中的最小值称为最小精确工作电流Iac.min；最大值称为最大精确工作电流Iac.max，最大精确工作电流取决取于保护使用的变换器抗饱和能力。
测量阻抗继电器的精确工作电流方法是给继电器加不同的电流，测出使得继电器刚好动作的电压(电压与电流夹角为最灵敏角)，电压与电流的比值就是起动阻抗Zact。作出曲线Zact=f(IK)，并取与直线Zop=0.9Zset的交点，对应的电流值就是精确工作电流如图3-8所示。
