单相式圆特性阻抗继电器的特点和优势
【摘要】：在手合或重合于故障时可以采用此类继电器。苹果型与橄榄型方向阻抗继电器是圆特性方向阻抗继电器的变形，当两个相交的圆特性方向阻抗继电器动作区取并集(逻辑或)时为苹果型方向阻抗继电器，当取交集(逻辑与)时为橄榄型方向阻抗继电器。下抛圆特性阻抗继电器如图3-6 所示，是用于发电机失磁保护中的测量元件。
圆特性的阻抗继电器基本可以分为全阻抗继电器、偏移特性阻抗继电器、方向阻抗继电器三种，如图3-5 所示，画出了它们的动作特性，以下分别说明其动作特性与动作方程。

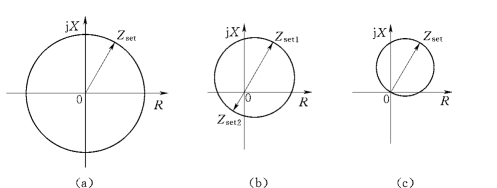

图3-5 圆特性阻抗继电器动作特性
(a)全阻抗继电器；(b)偏移特性阻抗继电器；(c)方向阻抗继电器
1.全阻抗继电器
全阻抗继电器如图3-5 (a)所示，是以坐标原点0为圆心，整定阻抗大小为半径的圆，其中圆内为动作区。根据复数知识，可以得出继电器的比幅阻抗动作方程为
根据比幅与比相方程的相互转换原理，得出继电器的比相阻抗动作方程为
考虑到式(3-4)，则相应的电压形式动作方程为
由于继电器的动作区包括所有象限，因此该继电器的动作是无方向性的，同时当ZK=0 (即U.K=0，相当于保护安装处出口短路)时，继电器仍然能够动作，因此无电压动作“死区”。此类继电器一般用作无需判断方向的起动元件等。
2.偏移特性阻抗继电器
偏移特性继电器，如图3-5 (b)所示是以整定阻抗Zset1+Zset2(|Zset1|＞|Zset2|，阻抗角相差180°)的中点为圆心，以 (Zset1-Zset2)大小的一半为半径的圆，其中圆内为动作区，相当于全阻抗继电器特性向第Ⅰ象限偏移。继电器的比幅阻抗动作方程为
根据比幅与比相方程的相互转换，得出继电器的比相阻抗动作方程为
考虑到式(3-4)，则可以写出相应的电压形式动作方程。
继电器的动作区包括坐标原点，因此无电压动作 “死区”。在手合或重合于故障时可以采用此类继电器。
3.方向阻抗继电器
方向阻抗继电器在保护正方向故障时动作，反方向故障不动作，因此称为方向阻抗继电器。方向阻抗继电器的动作区主要为第Ⅰ象限，不包括第Ⅲ象限，故反方向故障不动作。
圆特性方向阻抗继电器如图3-5 (c)所示，是以整定阻抗为直径的圆，或者是以整定阻抗的中点为圆心，整定阻抗大小的一半为半径的圆。其中圆内为动作区，继电器的比幅动作方程为
根据比幅与比相方程的相互转换，继电器的比相动作方程为
考虑到式(3-4)，则相应的电压形式动作方程为
由于继电器的动作区在第Ⅰ象限，因此该继电器有方向性，同时不包括坐标原点，因此有电压动作“死区”。由于高压电网中保护均需考虑方向的问题，因此该类继电器广泛作为距离保护的测量元件。
苹果型与橄榄型方向阻抗继电器是圆特性方向阻抗继电器的变形，当两个相交的圆特性方向阻抗继电器动作区取并集(逻辑或)时为苹果型方向阻抗继电器，当取交集(逻辑与)时为橄榄型方向阻抗继电器。
苹果型方向阻抗继电器一般用在发电机失磁保护中，橄榄型方向阻抗继电器一般用在失步解列装置中。
下抛圆特性阻抗继电器如图3-6 (c)所示，是用于发电机失磁保护中的测量元件。其动作方程可以自行推导。
