方向电流保护的接线方式优化方案

2023-06-24 理论教育版权反馈

【摘要】：QEPA和QEPB的两个信号边沿均为位置计数器产生计数脉冲。图2-35按相起动接线图考虑电流继电器触点与功率方向继电器触点之间的接线时必须考虑非故障相电流的影响，应该满足 “按相起动”原则，如图2-35所示。微机保护中没有具体的电流继电器、功率方向继电器，电流元件、方向元件均以程序实现，其逻辑关系常用原理框图形式表示，方向电流保护框图如图2-36所示。

功率方向继电器的接线方式是指它与电流互感器和电压互感器之间的连接方式，应满足如下要求：

(1)必须保证功率方向继电器具有良好的方向性。即正向发生任何类型的故障都能动作，而反向故障时则不动作。

(2)尽量使功率方向继电器在正向故障时具有较高的灵敏度，φK 接近φsen。

pagenumber_ebook=51,pagenumber_book=45

与电流元件不同，功率方向继电器的任务是区分正与反向的故障，而不是区分正常运行与故障，功率方向继电器动作不需要很大的电流。LG-11型继电器的额定电流为1A，在系统正常运行负荷电流流过时也可能动作。系统正常运行时功率方向继电器动作与否取决于保护安装位置：功率方向继电器装于送电侧，功率方向为“母线指向线路”，功率方向继电器动作；功率方向继电器装于受电侧则不动作。功率方向继电器反应于功率方向，正常运行时反应于潮流方向，故障时反应于故障方向。

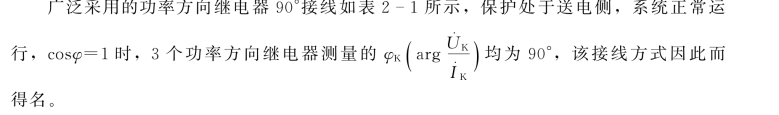

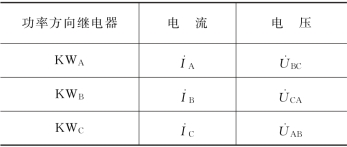

表2-1　90° 接线

pagenumber_ebook=51,pagenumber_book=45

不对称故障时非故障相仍有电流，称为非故障相电流。小电流接地系统中非故障相电流为负荷电流，大电流接地系统中还应考虑接地故障时由于零序电流分布系数与正负序电流分布系数不同造成的非故障电流。保护反向发生BC 相短路 (如图2-34所示)时，A相功率方向继电器流过非故障电流，动作与否取决与故障前潮流的方向，不反应于故障方向。

pagenumber_ebook=52,pagenumber_book=46

图2-34　非故障相电流的影响图

pagenumber_ebook=52,pagenumber_book=46

图2-35　按相起动接线图

考虑电流继电器触点与功率方向继电器触点之间的接线时必须考虑非故障相电流的影响，应该满足 “按相起动”原则，如图2-35所示。采用按相起动后，发生如图2-34所示的故障时，由于A 相电流继电器按躲过非故障相电流整定不动作，KWA的行为就无关紧要了，避免了不反应故障方向的KWA与故障相电流继电器沟通回路而在反向故障时误动跳闸。

微机保护中没有具体的电流继电器、功率方向继电器，电流元件、方向元件均以程序实现，其逻辑关系常用原理框图形式表示，方向电流保护框图如图2-36所示。

pagenumber_ebook=52,pagenumber_book=46

图2-36　方向电流保护原理框图

如图2-36所示，方向电流保护中方向元件是否投入由整定开关决定，整定开关的接通与断开既可以由外部连接片 (压板)的投退实现，也可以由装置整定定值中的控制字(0或1)设定。
