电流电压联锁实现速断保护

2023-06-24 理论教育版权反馈

【摘要】：图2-15低电压保护整定示意图电压保护具有以下特点：母线电压变化规律与短路电流相反，故障点距离电源越近母线电压越低；母线电压水平越低，保护区越长。电流电压联锁速断保护与电流速断保护最大的不同是整定计算时运行方式的选择。

1.电压保护特点

发生短路时，母线电压下降，低电压保护由母线电压构成判据。整定方法如图2-15所示。

pagenumber_ebook=39,pagenumber_book=33

图2-15　低电压保护整定示意图

电压保护具有以下特点：

(1)母线电压变化规律与短路电流相反，故障点距离电源越近母线电压越低；母线电压水平越低，保护区越长。

(2)运方变大时短路电流增加，母线电压水平升高，电压保护的保护区缩短。

(3)仅由母线电压不能判别是母线上哪一条线路故障，电压保护无法单独用于线路保护。

2.电流电压联锁速断保护

电压保护不能单独用于线路保护，但可利用其保护区变化规律与电流保护相反的特点，与电流保护一起构成电流电压联锁速断保护，电流继电器与电压继电器触点串联出口。

电流电压联锁速断保护与电流速断保护最大的不同是整定计算时运行方式的选择。为了躲过本线末最大的外部短路电流，电流速断保护整定时按最大运行方式整定，当系统运方不是最大运方时，电流速断保护的保护区缩短。电流电压联锁速断保护则是按系统最常见的运方整定，当系统运方不是最常见运方时，无论运行方式变大还是变小，其保护区缩短，不会丧失选择性。

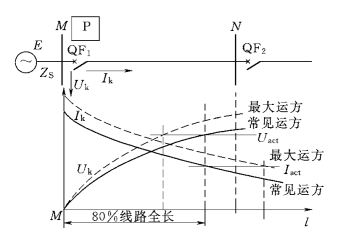

电流电压联锁速断保护整定方法如图2-16所示，考虑常见运方下三相短路时电流、电压保护均有80%的保护区。

当系统运方变大时，如图2-16所示虚线，电流速断保护区伸长，但电压保护区缩短，电流保护与电压保护构成“与”逻辑出口，总的来讲电流电压联锁速断保护的保护区缩短，不会误动。运行方式变小时，则电压速断保护区伸长，但电流保护区缩短，电流电压联锁速断保护的保护区还是缩短，仍不会误动。
