所谓电流保护接线方式,是指电流保护中电流继电器线圈与电流互感器二次绕组之间的连接方式。对保护接线方式的要求是能反应各种类型故障,且灵敏度尽量一致。
电流保护接线方式有三相三继电器的完全星形接线(如图2-12所示)和两相两继电器的不完全星形接线 (如图2-13 所示),电动机保护也可采用两相电流差接线 (如图2-14所示)。

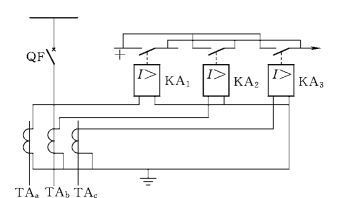

图2-12 电流保护完全星形接线图

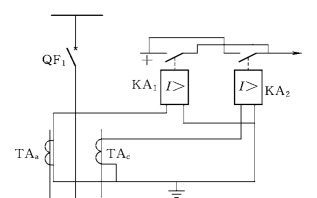

图2-13 电流保护不完全星形接线图
流入电流继电器的电流与电流互感器二次侧电流的比值称为接线系数,显然完全星形与不完全星形接线的接线系数都为1;两相电流差接线的接线系数则随短路类型变化而变化,性能不好,一般不用于线路保护,仅用于电动机保护。
图2-14 两相电流差接线图
完全星形接线和不完全星形接线中流入电流继电器的电流均为相电流,两种接线都能反应各种相间短路故障。所不同的是,完全星形接线还可以反应各种单相接地短路,不完全星形接线不能反应全部的单相接地短路(如B相接地)。
在小接地电流电网中,单相接地时,流过接地点的仅为零序电容电流,相间电压仍然是对称的,对负荷没有影响。为提高供电可靠性,允许小接地电流电网一点接地后继续运行一段时间 (2h)。故在这种电网中,发生单相接地时无短路电流,电流保护不动作,仅由接地保护发告警信号(接地保护部分内容详见本章2.3节)。
电流保护一般用于10~35kV 电网,属于小电流接地系统,为节省投资,一般采用不完全星形接线。
采用不完全星形接线时,必须注意保护应统一安装在同名相上 (通常安装于A、C相)。
