铸造用焦可进行落下强度、转鼓强度和抗压强度的测定，一般常用落下强度和转鼓强度表示。

1.落下强度

（1）原理经自由落下撞击后，筛上试样的质量百分率就是落下强度。

（2）装置落下强度的试验装置如图7-20所示。

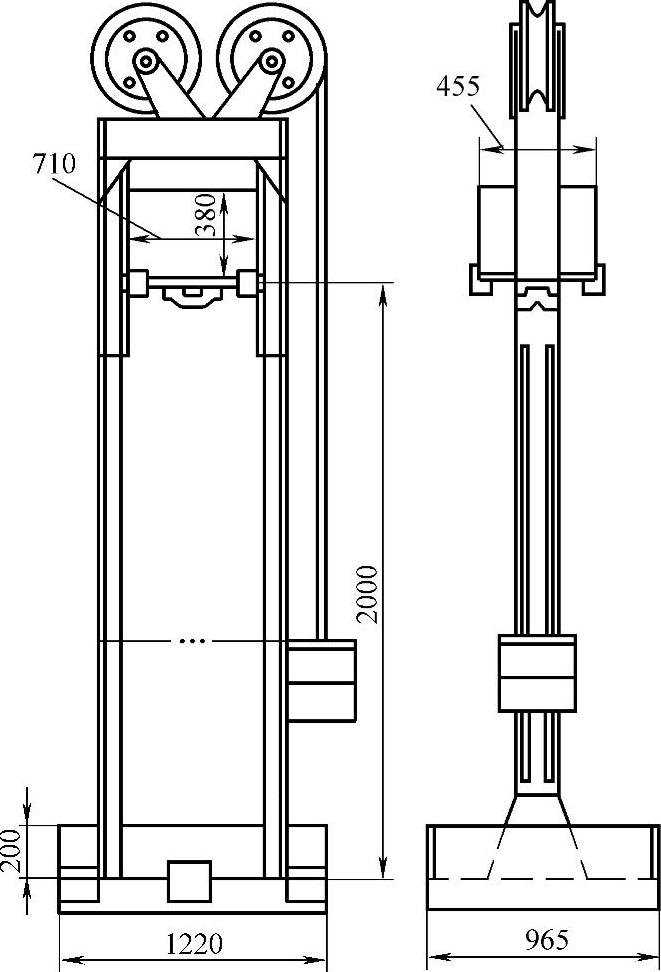

图7-20 落下强度试验装置

（3）操作

1）筛分焦炭试样，称取块度80mm以上的焦炭试样25kg，准确到0.1kg。

2）将试样轻轻装入宽455mm，长710mm，高380mm的试料箱中，平整表面。

3）提升试料箱到离铺地铁板2000mm高度处，打开料箱底门，让焦炭试样自由落下撞击到铁板上。

4）重复步骤2）、3），共四次。

5）用规定的筛子筛分，各级质量总和与原始试样质量的损失量超过1%时，试验为不合格，应用新的试样重做。

（4）计算各筛级上的质量百分数

2.转鼓强度

（1）原理经转鼓撞击、摩擦后，筛上试样的质量百分率就是转鼓强度。

（2）仪器转鼓试验设备如图7-21所示。

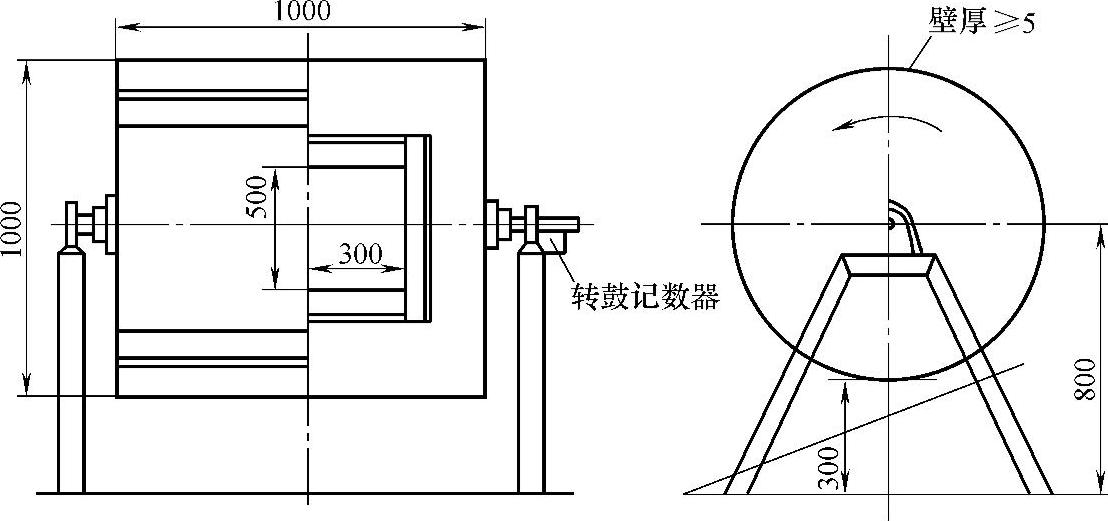

图7-21 转鼓试验设备

鼓体为钢板制成的圆筒，直径为1000mm±5mm，鼓内长度为1000mm±5mm，壁厚为5～8mm，沿鼓长方向焊有4根100mm×50mm×10mm（高×宽×厚）角钢，相隔90°，转鼓加料门为600mm×500mm，门盖关闭后要保证内径不变和缝隙严密，转鼓转速为25r/min，带有自动和手动停鼓装置，此种转鼓称为米贡转鼓，也叫小转鼓。

（3）操作

1）筛分焦炭试样，称取块度80mm以上的焦炭试样50kg，准确到0.1kg。

2）将试样轻轻放入鼓内，盖好鼓盖，开始转动转鼓，100转后停止。

3）将鼓内试样仔细倒出，分别用40mm和10mm的圆孔筛筛分，筛分后的各级试样称重，准确至0.1kg。

4）将各级试样质量之和与入鼓试样质量之差作为损失量，大于0.3kg时试验无效，小于0.3kg则计入小于10mm一级中。

（4）计算抗碎强度M₄₀按式（7-14）计算。
