为了快速而准确地测定金属材料在土壤介质中的腐蚀速度随时间的变化规律，近年来，相继发展了一些电化学测试方法，如极化曲线法、交流阻抗技术等。因此，为了有效测定相关金属材料在目标土壤中的有效腐蚀速度，针对不同土壤类型和相关的气候条件，在实验室内有效地模拟各种常见金属材料在不同种类土壤中的腐蚀行为是问题的关键，即能稳定代表现场腐蚀速度的模拟装置是金属土壤腐蚀速度测定的关键。......
2025-09-29
测定焦炭含硫量的方法优化
【摘要】：硫酸钡质量占焦炭试样质量的百分比就是全硫含量。7）将烧杯盖上表面皿，减少加热量，直至溶液停止沸腾为止。试验结果应为两次平行测定结果的算术平均数，准确到小数点后第二位。
1.方法一：艾氏卡法（仲裁法）
（1）原理 将焦炭试样与艾氏剂混合，在一定温度下灼烧，生成硫酸盐，再用水浸取，使硫酸根离子生成硫酸钡沉淀。硫酸钡质量占焦炭试样质量的百分比就是全硫含量。
（2）仪器及试剂 箱式高温炉：带有测温和控温装置，能保持温度在800～850℃之间，附有热电偶和高温计。炉子后壁插入热电偶的位置应使热电偶的测温点处于恒温区的中部，并距炉底20～30mm，后部有废气烟囱。
瓷坩埚：容积为30mL和20mL。
干燥器：内装变色硅胶或粒状无水氯化钙干燥剂。
烧杯：400mL。
电热板（或水浴）。
双联电炉。
分析天平：感量0.0001g。
托盘天平：感量0.01g。
艾氏剂：将氧化镁两份重和一份重的无水碳酸钠混合研细至粒度小于0.2mm，储于密闭的容器中。
盐酸溶液[1+1（V/V）]：盐酸分析纯，比重为1.19g/cm3。
氯化钡溶液（100g/L）：称取100g分析纯氯化钡，溶于水，用水稀释至1000mL。
过氧化氢：分析纯，浓度30%。
氧化镁：化学纯。
甲基红指示剂溶液（1g/L）：称取0.10g甲基红，溶于50mL乙醇中，用水稀释至100mL。
硝酸银溶液（10g/L）：称取1g分析纯硝酸银，溶于水，用水稀释至100mL，加几滴硝酸储于深色瓶中。
硝酸：分析纯。
无水碳酸钠：化学纯。
致密定性滤纸：中速，直径90～110mm。
定量滤纸：中速，直径90～110mm。
（3）操作
1）称取经空气干燥小于0.2mm的焦炭试样1g（准确至0.0002g），放于盛有2g艾氏剂的30mL瓷坩埚中，用镍铬丝仔细混合均匀，再用1g艾氏剂覆盖（艾氏剂称重至0.1g）。
2）将盛有试样的坩埚移入通风良好、未升温的箱式高温炉内，为避免挥发物质很快逸出，必须在1～1.5h内将箱式高温炉的温度逐渐升到800～850℃，并将坩埚在800～850℃保温1.5～2h，然后取出冷却。
3）冷却后再用玻璃棒搅松坩埚中的灼烧物（如发现有未烧尽的黑色颗粒，则应在800～850℃下继续灼烧0.5h），并将其移入400mL烧杯中，用热蒸馏水仔细冲洗坩埚内壁，将冲洗液倒入烧杯中，并加入100～150mL热蒸馏水，用玻璃棒捣碎灼烧物，如果这时发现尚有未烧尽的黑色颗粒，则此次试验应作废。
4）加1mL30%过氧化氢溶液于烧杯中，加热至80℃保持30min。
5）用倾斜法以定性滤纸过滤，以热蒸馏水将灼烧物冲洗3次至滤纸上，然后将残渣移到滤纸上，用热蒸馏水仔细冲洗滤纸上的沉淀，次数不得少于10次。
6）滤液煮沸2～3min，以排除过剩的过氧化氢，向滤液加2～3滴甲基红指示剂溶液，以指示其排除是否完全。滴加盐酸溶液直到颜色变红，再多加1mL，煮沸5min，除去二氧化碳，此时溶液体积为200mL左右。
7）将烧杯盖上表面皿，减少加热量，直至溶液停止沸腾为止。取下表面皿，将10mL（100g/L）氯化钡溶液缓缓滴入热溶液中，同时搅拌溶液，盖上表面皿，并使溶液在稍低于沸点的温度下保持30min。
8）用致密无灰定量滤纸过滤，并用热蒸馏水冲洗至无氯离子为止（用硝酸银溶液检验）。
9）将沉淀物连同滤纸移入已知质量的20mL瓷坩埚中，先在电炉上灰化滤纸，然后移入温度为800～850℃的箱式高温炉里灼烧20min，取出坩埚，稍冷放入干燥器中，冷却至室温称重。
每配置一批艾士卡试剂或更换其他任一试剂，应进行2个以上空白试验。
每批试样应进行空白试验。空白试验除不加焦炭试样外，其他步骤同上所述。
（4）计算

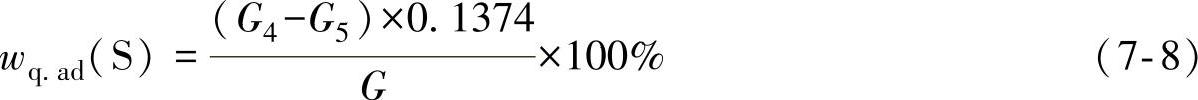

分析试样全硫量wq.ad（S），测定结果按式（7-8）计算。
式中 G——焦炭试样质量（g）；
G4——焦炭分析时所得硫酸钡质量（g）；
G5——空白试验时所得硫酸钡质量（g）；
0.1374——硫酸钡质量换算成全硫量的系数（每克硫酸钡中含硫的质量）。
试验结果应为两次平行测定结果的算术平均数，准确到小数点后第二位。
干燥试样中全硫量Wq.d（S）按式（7-9）计算
wq.d（S）=wq.ad×100-wad（H2O）×100% （7-9）(https://www.chuimin.cn)
式中 wq.d——分析试样的全硫量；
wad（H2O）——所分析焦炭试样的水分含量（%）。
（5）分析误差 同一化验室重复性r：wq.ad（S）≤1.00%时，误差不大于0.04%，wq.ad（S）＞1.00%时，误差不大于0.1%；不同化验室再现性R：wq.d（S）≤1.00%时，误差不大于0.1%，wq.d（S）＞1.00%时，误差不大于0.2%。
2.方法二：高温燃烧法
（1）原理 将焦炭试样放在1250℃高温燃烧炉内，通氧气或空气进行高温燃烧，生成硫的氧化物，被过氧化氢溶液吸收，生成硫酸溶液，再用氢氧化钠标准溶液以容量法进行滴定，从而计算焦炭中的全硫含量。
（2）仪器和试剂 高温燃烧炉：用硅碳棒或硅碳管作加热元件，带有调温装置，能使炉温保持在1250℃±10℃的范围内。
燃烧管：用高温瓷、刚玉或石英制成，能耐高温1300℃以上，管总长约750mm，一端外径22mm，内径19mm，长约690mm；另一端外径10mm，内径7mm，长约60mm。
燃烧舟：用高温瓷或刚玉制成，长77mm，上口宽12mm，下底宽9mm，高8mm。
吸收瓶：锥形烧瓶，容积250mL。
洗气瓶：容积250mL。
镍铬丝钩：直径约2mm，长650mm，一端弯成小钩。
硅橡胶管：外径11mm，内径8mm，长约80mm。
流量计：微型，能测氧气流量200～6000mL/min。
碱式滴定管：分刻度0.1mL。
钢瓶氧气。
氢氧化钠：标准滴定溶液[c（NaOH）=0.01mol/L]。
硫酸：标准溶液[c（1/2H2SO4）=0.01mol/L]。
甲基红-次甲基蓝混合指示剂。
过氧化氢溶液[3%（V/V）]：取分析纯，浓度为30%的过氧化氢34mL，用水稀释至1000mL。
（3）操作
1）连接仪器，连接方法如图7-17所示。

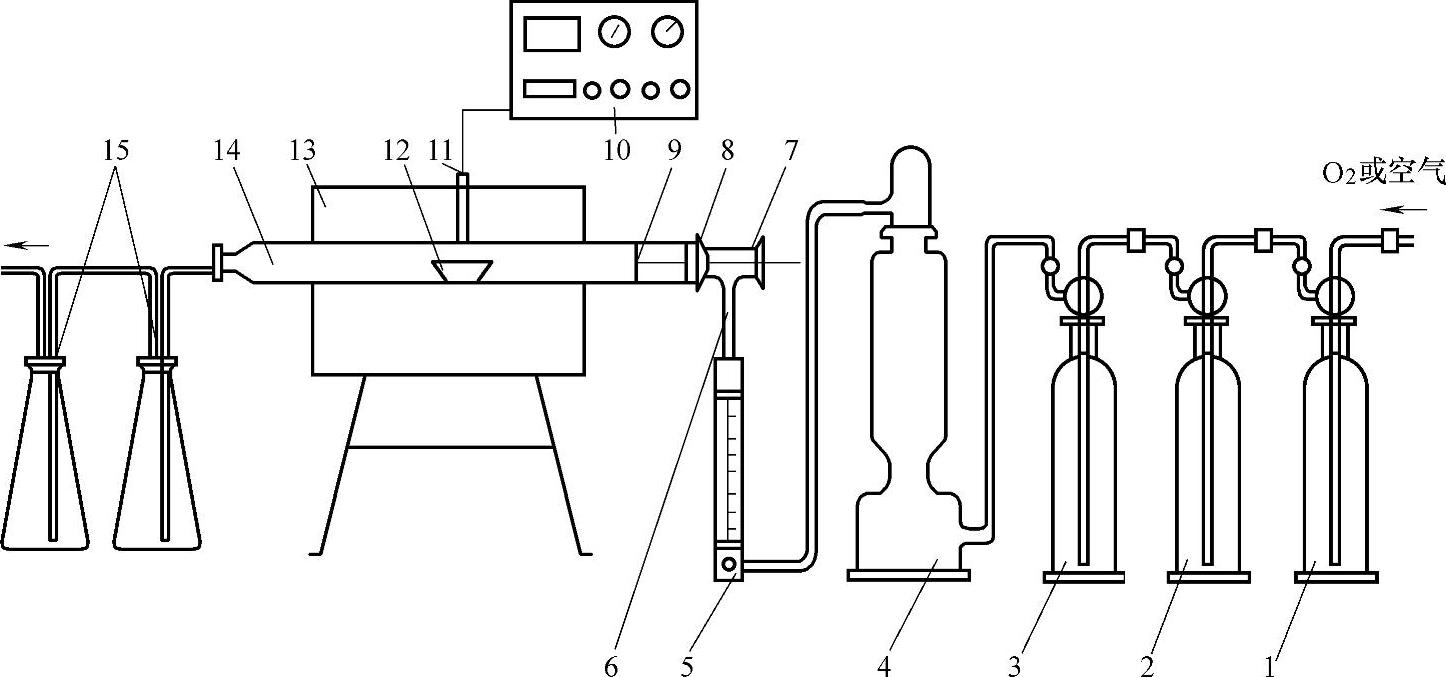

图7-17 仪器安装图
1—高锰酸钾液洗瓶 2—氢氧化钾液洗瓶 3—浓硫酸洗瓶 4—干燥塔 5—流量计 6—T形管 7—翻胶帽 8—橡皮塞 9—镍铬丝钩 10—温度控制器 11—热电偶 12—瓷舟 13—燃烧炉 14—瓷管 15—吸收瓶
2）用量筒量取100mL过氧化氢溶液，倒入吸收瓶中，加2～3滴混合指示液，根据溶液的酸碱度，用硫酸或氢氧化钠标准溶液调至溶液呈灰色，装好橡皮塞和气体导管。工作条件下，检查装置各个连接部分的气密性，并通气，保持吸收液呈灰色。
3）称取粒度小于0.2mm的焦炭试样0.2g（称准至0.0002g），放入预先在1250℃灼烧过的燃烧舟中。
4）调节控温仪，使炉温升到1250℃±10℃，让净化后的氧气通过，检查装置是否漏气。
5）取下瓷管橡皮塞，将盛有试样的燃烧舟用镍铬丝钩缓缓地推入燃烧管的恒温区内，至燃烧炉中央部分，迅速塞上橡皮塞，通氧气，气流流量控制在700mL/min左右，灼烧10min，然后停止供氧，取下吸收瓶的橡皮塞，并用镍铬丝钩将燃烧舟勾出。
6）将吸收瓶取下，用水冲洗气体导管的附着物于吸收瓶中，加入混合指示剂2～3滴，以0.01moL/L的氢氧化钠标准溶液滴定至终点，记下氢氧化钠标准滴定溶液的用量（溶液由紫红色变为灰色即为终点）。
（4）计算 分析试样全硫量wq.ad（S）按式（7-10）计算。
式中 V——焦炭试样测定时所消耗的氢氧化钠标准溶液量（mL）；
c——氢氧化钠标准滴定溶液的浓度（mol/L）；
G——焦炭试样的质量（g）；
0.016——与1.00mL氢氧化钠标准滴定溶液[c（NaOH）=1.000mol/L]相当的硫的质量（g）。
试验结果取两次测定结果的算术平均值，并取至小数点后两位。

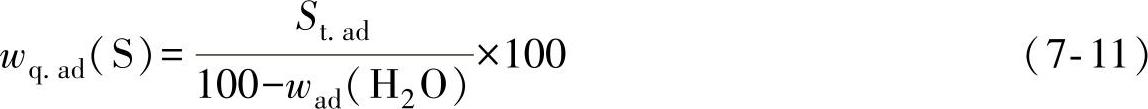

干燥试样全硫量wq.ad（S）按式（7-11）计算
式中 wad（H2O）——分析试样的水分含量（%）。
（5）分析误差
同一化验室平行分析的结果误差（重复性r）不得超过0.05%；不同化验室间的分析误差（再现性R）不得超过0.1%。
相关文章
- 详细阅读
-
钛合金中锆含量的测定方法详细阅读
本方法适用于不含铌、钽和铪元素的钛合金中锆含量的测定，测定范围为0.50%～5.00%。于瓷坩埚中加入4g焦硫酸钾，放入高温炉内，于700℃加热至得到清亮的熔融物，取出冷却，放入300mL烧杯中，加50mL水，加热浸取熔块。......
2025-09-29
-
钼含量的测定方法及校准曲线绘制详细阅读
4）校准曲线的绘制：于数个100mL容量瓶中，分别加入0mL、0.50mL、1.00mL、2.00mL、3.00mL、4.00mL、5.00mL钼标准溶液，以下按分析步骤进行。以不加钼标准溶液的一份为参比溶液，测量吸光度，绘制成校准曲线。用氨水溶解不纯的三氧化钼后，过滤、灼烧夹杂的氧化物，再称量。根据两次称量之差，计算试样中钼的含量。铬、钒的干扰用亚铁还原法消除。本方法适用于测定钛合金中钼的含量，测定范围为0.50%～9.00%。......
2025-09-29
-
生铁中锰磷硅的联合测定方法详细阅读
抗坏血酸：1%，称10g抗坏血酸、0.3gEDTA溶于水中，稀释至1000mL，摇匀。吸取母液2mL放于100mL锥形瓶中，加钼酸铵（5%）2mL，沸水浴30s，取下加入草酸（5%）5mL，加水50mL，立即加硫酸亚铁铵溶液（6%）2mL，摇匀。吸取母液20mL于锥形瓶中，加过硫酸铵（15%）10mL，定锰混酸5mL摇匀。2）试样溶解时，要控制时间和体积，防止硅胶析出。......
2025-09-29
-
阳极极化曲线测定方法详解详细阅读
测定阳极极化曲线的目的在于判断应用阳极保护的可能性和确定阳极保护的三个主要参数。测定金属的阳极极化曲线时，可按以下步骤进行：1）先测定金属在给定介质中的自然腐蚀电位，这一电位表示金属在活化状态时的表面特性。2）用暂态法测绘出金属的阳极极化曲线，扫描速度为1V/h。3）用稳态测量法，在工作电位范围内测绘出阳极极化曲线。图4-11所示的是430不锈钢在0.5mol/L硫酸溶液中的阳极极化曲线，并由此得到阳极保护的三个主要参数。......
2025-09-29
-
钛合金中钒含量的测定方法详细阅读
本方法适用钛合金中钒含量的测定，测定范围为1.00%～10.00%。3）校准曲线的绘制：称取0.10g海绵钛或不含钒的钛合金，溶解，分取10.00mL钛溶液数份，分别置于数个125mL分液漏斗中，分别加入0mL、2.00mL、4.00mL、6.00mL、8.00mL、10.00mL钒标准溶液B，在摇动下滴加高锰酸钾溶液，以下按分析步骤进行，以不加钒标准溶液的一份为参比液，测量吸光度，绘制成校准曲线。......
2025-09-29
-
建筑工程清洁生产的内涵及测定方法详细阅读
从此定义可以看出：就过程而言，建筑物质循环清洁性是针对“从摇篮到摇篮”的整个生命周期，强调全生命周期性；就对象而言，清洁性反映了建筑全生命周期循环系统中的所有物质流动特征和转化效率，强调循环性；就结果而言，清洁性是使循环系统中的输入和输出最小，强调的是系统性。......
2025-09-29
-
热喷涂材料的线胀系数测定方法及重要性详细阅读
因此热喷涂材料的线胀系数是热喷涂材料喷涂性能的重要指标之一，国内外均对此十分的重视，开展了大量的研究工作。为了测定热喷涂材料的线胀系数，采用以下的方法制备样品。留下内径为2.9～3.0mm、直径为5mm的圆柱体，作为测量线胀系数的试样，用砂纸将试样两端磨光直到长度为50mm。采用热膨胀仪进行线胀系数的测定。......
2025-09-29
相关推荐
