酚醛树脂结合剂的优化方案

2023-06-24 理论教育版权反馈

【摘要】：酚醛树脂的用途很广，可做玻璃钢、模压料、电绝缘材料、木材黏合剂等。酚醛树脂结合剂随所用的原料成分、配比、催化剂以及制备工艺不同而不同。用酚醛树脂作结合剂时，混练时的加料顺序对拌和好的泥料的均匀性和作业性都很重要。图6-5 酚醛树脂结合剂常见加料混合顺序图6-5 酚醛树脂结合剂常见加料混合顺序

用酚类化合物（甲酚、苯酚、二甲酚、间苯甲酚）和醛类化合物（甲醛、糠醛）在酸或碱催化作用下经缩聚反应而得到的树脂称为酚醛树脂。酚醛树脂的用途很广，可做玻璃钢、模压料、电绝缘材料、木材黏合剂等。在耐火材料工业中用酚醛树脂取代焦油和沥青做含碳或碳化硅耐火材料的结合剂也得到广泛应用。酚醛树脂结合剂随所用的原料成分、配比、催化剂以及制备工艺不同而不同。

1.酚醛树脂结合剂分类方法

1）按加热性状和结构形态。热固性酚醛树脂（甲阶酚醛树脂）；热塑型酚醛树脂（线型酚醛树脂，又称酚醛清漆）。

2）按产品形态。液态酚醛树脂（又可分为水溶性酚醛树脂和醇溶性酚醛树脂）；固态酚醛树脂（有粒状、块状和粉状之分）。

3）按固化温度。高温固化型酚醛树脂，固化温度130～150℃；中温固化型酚醛树脂，固化温度105～110℃；常温固化型酚醛树脂，固化温度20～30℃。

此外，还有各种改性型酚醛树脂，如间苯二酸性改型酚醛树脂、甲酚改性酚醛树脂、烷基酚醛树脂、密胺改性酚醛树脂、尿素改性酚醛树脂和沥青改性酚醛树脂等。

2.酚醛树脂的应用

酚醛树脂既可用作含碳和碳化硅质复合耐火制品（如镁碳、镁钙碳、铝碳、铝碳化硅等不烧制品）的结合剂，又可作含碳和碳化硅质复合不定形耐火材料的结合剂。但不同的耐火材料产品的形态（烧成制品、不烧制品、不定形材料）应选用不同类型和不同形态的酚醛树脂（包括其有机溶剂和促硬剂等）。

用酚醛树脂作结合剂时，混练时的加料顺序对拌和好的泥料的均匀性和作业性都很重要。图6-5为双组分、三组分以及多组分的泥料混合搅拌时可供选择的加料顺序。如由骨料、硬化剂六亚甲基四胺和液态树脂组成的三组分泥料，应采用③混练法，而不采用②混练法。而由骨料粉末状树脂和液态树脂组成的三组分泥料，可采用⑥混练法或⑦混练法，而不采用⑤混练法。

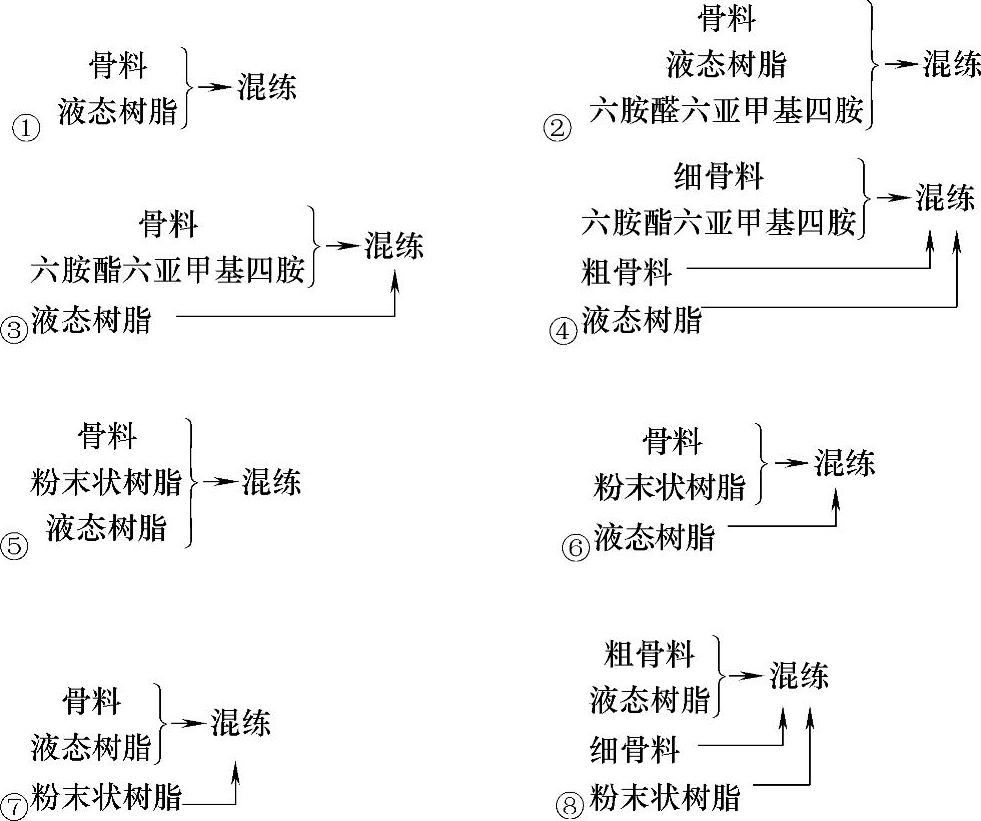

图6-5 酚醛树脂结合剂常见加料混合顺序

酚醛树脂结合剂的优化方案

相关推荐
