首页理论教育硅酸钙绝热制品的制作和应用

硅酸钙绝热制品的制作和应用

2023-06-24 理论教育版权反馈

【摘要】：硅酸钙绝热制品是一种以硅酸钙水化物为主要成分的隔热材料。表6-93 膨胀珍珠岩制品物理性能在硅酸钙绝热制品的国家标准GB10699—2015中，对用于热面温度不超过1000℃的各类设备、管道及其附件用硅酸钙绝热制品做出了规定。硅酸钙绝热制品的物理性能指标应符合表6-94的规定。注：1.经供需双方商议，亦可提供其他密度硅酸钙绝热制品，其物理性能指标应符合表中相近密度硅酸钙绝热制品的要求。

硅酸钙绝热制品是一种以硅酸钙水化物为主要成分的隔热材料。它是以石灰、氧化硅为原料，在高压釜中先蒸养合成水化硅酸钙，再添加适量石棉等纤维材料，经压力成形后而制得的具有多孔结构的绝热制品。

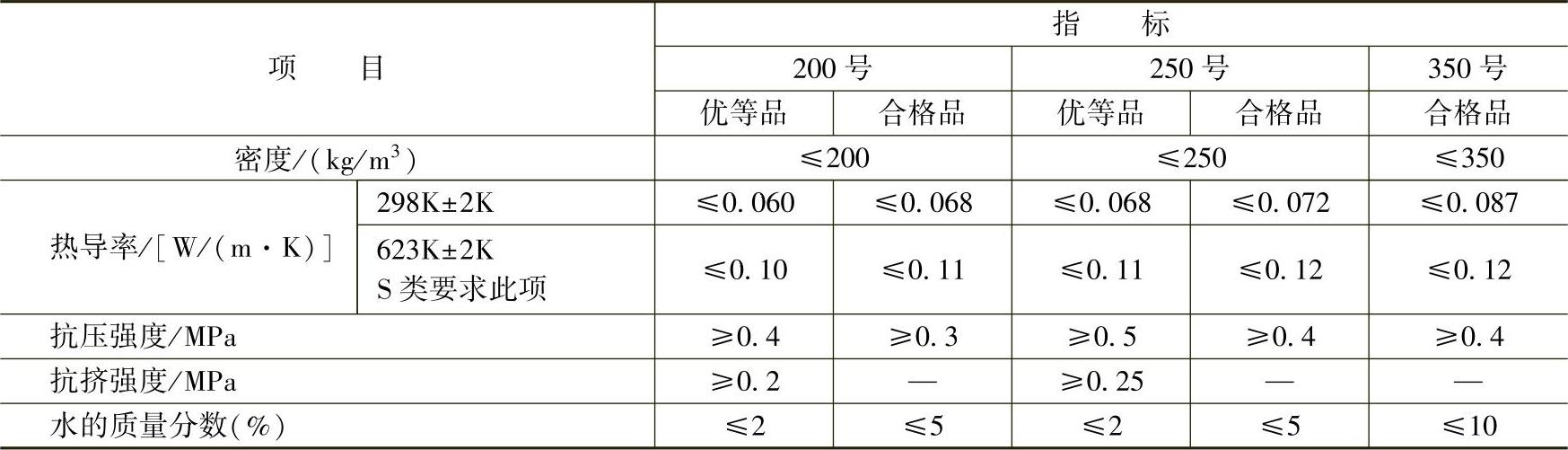

表6-93 膨胀珍珠岩制品物理性能

在硅酸钙绝热制品的国家标准GB10699—2015中，对用于热面温度不超过1000℃的各类设备、管道及其附件用硅酸钙绝热制品做出了规定。

1.硅酸钙分类

（1）品种

1）按材料最高使用温度分为Ⅰ型（650℃），Ⅱ型（1000℃）。

2）按增强纤维分为有石棉和无石棉两种。

3）按产品密度分为270号、240号、220号、170号和140号。

（2）形状、尺寸应符合国家标准GB/T10699—2015。

2.硅酸钙技术要求

（1）外观质量应符合国家标准GB10699—2015。

（2）物理性能指标。硅酸钙绝热制品的物理性能指标应符合表6-94的规定。

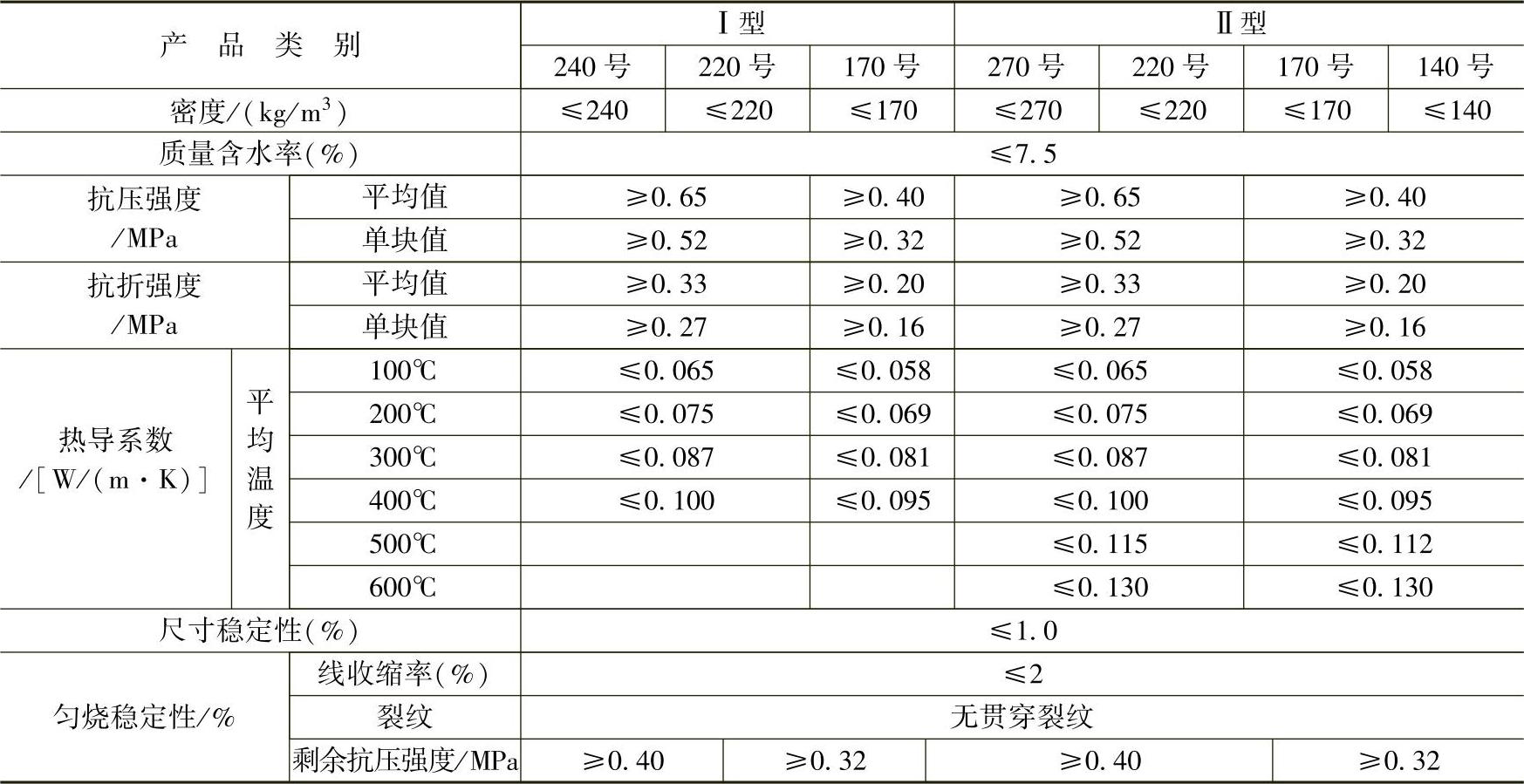

表6-94 硅酸钙绝热制品的物理性能指标（GB/T10699—2015）

注：1.经供需双方商议，亦可提供其他密度硅酸钙绝热制品，其物理性能指标应符合表中相近密度硅酸钙绝热制品的要求。

2.表中热导系数与温度的近似关系式如下（拟合误差≤±1.5%）：

密度≤170kg/m³：λ（t）=0.0479+0.00010185×t+9.65015×10^-11×t³（t≤800℃）；

密度≥170kg/m³：λ（t）=0.0564+0.00007786×t+7.8571×10^-8×t²（t≤500℃），

λ（t）=0.0937+1.67397×10^-10×t³（t=500～800℃）。

（3）硅酸钙燃烧性能硅酸钙本身为不燃性材料，以有机纤维作为增强材料的制品必须提供不燃性试验结果。

（4）硅酸钙腐蚀性多数硅酸钙绝热制品中含有微量水溶性氯化物及其他卤化物。在有湿气和氧气存在时，这些离子可能使敏感的合金（如奥氏体不锈钢）产生腐蚀裂纹。用户需要时，应提供可溶性氯离子浓度的试验报告。

（5）硅酸钙憎水性用户需要时，经供需双方商议，亦可提供憎水性硅酸钙绝热制品，其憎水率应大于98%，其他物理性能指标仍应符合表6-94的要求。
