耐火制品牌号、砖号、分型和形状尺寸解析

2023-06-24 理论教育版权反馈

【摘要】：耐火制品标准砖号见表6-72表6-72 耐火制品标准砖号2.耐火砖的砖号国家标准规定耐火制品标准砖号、部颁标准规定耐火制品形状尺寸及其用途的符号。表6-73 耐火制品的分型定义在对耐火制品分型时应注意下列事项：1）尺寸比例是指制品外形最大尺寸与最小尺寸之比。

1.耐火砖的牌号

现行国家标准和部颁标准中，耐火制品的牌号是按其材质（主要化学成分）和用途等的汉语拼音字母的第一个大写字母命名的，如表6-71。

表6-71 耐火制品标准牌号

（续）

2.耐火砖的砖号

国家标准规定耐火制品标准砖号、部颁标准规定耐火制品形状尺寸及其用途的符号。耐火制品标准砖号见表6-72

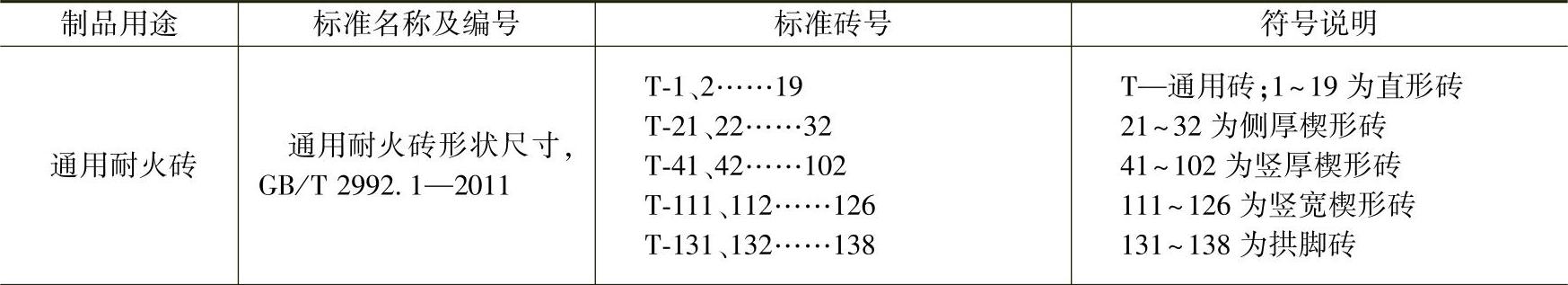

表6-72 耐火制品标准砖号

（续）

对于特殊耐火制品的耐火砖形状尺寸：如铁液预处理用的Al₂O₃-SiC-C砖，铸口砖及座砖、树脂结合铝碳砖、氮化硅结合碳化硅砖等都采用双方协商砖的形状尺寸或根据图纸制作。

3.耐火制品的分型（表6-73）

黏土质、高铝质、硅质及镁质耐火制品按其外形复杂程度（如沟、舌、孔、洞、凹角、锐角、圆弧）或其尺寸、质量，分为标型、普型、异型和特型制品，其分型定义遵照国家标准GB10324—1988。

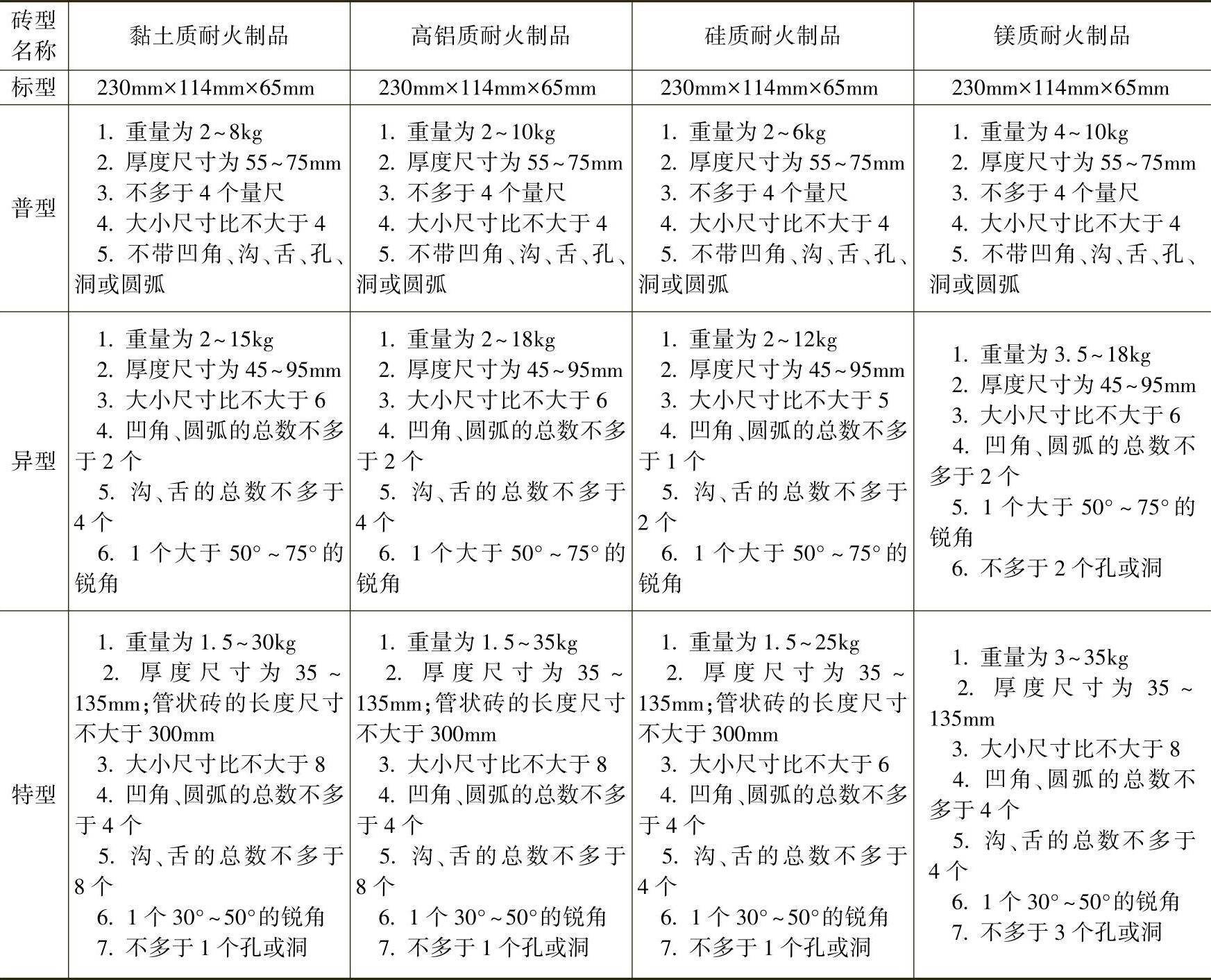

表6-73 耐火制品的分型定义

在对耐火制品分型时应注意下列事项：

1）尺寸比例是指制品外形最大尺寸与最小尺寸之比。

2）下列尺寸不参加比例。

①构成沟、舌、孔、洞、凹角、圆弧的尺寸。

②沟、舌、孔、洞的定位尺寸。

③子母口尺寸。

④制品成型工艺所需要的截角、圆弧尺寸。

⑤圆弧半径R≤10mm，不作圆弧计算。

4.耐火砖的形状尺寸

（1）通用耐火砖的形状尺寸通用耐火砖形状尺寸见国家标准GB2992.1—2011。工业窑炉等热工设备上通用的耐火砖形状尺寸见表6-74～表6-78。

表6-74 直形砖

注：1.对与竖厚楔形砖或侧厚楔形砖配砌的直形砖而言，配砌尺寸a等于其厚度c；对与竖宽楔形砖砌直形砖而言，配砌尺寸a等于其宽度a。

2.对于不大于345mm长的砖而言，砖缝厚度δ取1mm；对于不小于380mm长的砖而言，砖缝厚度δ取2mm。

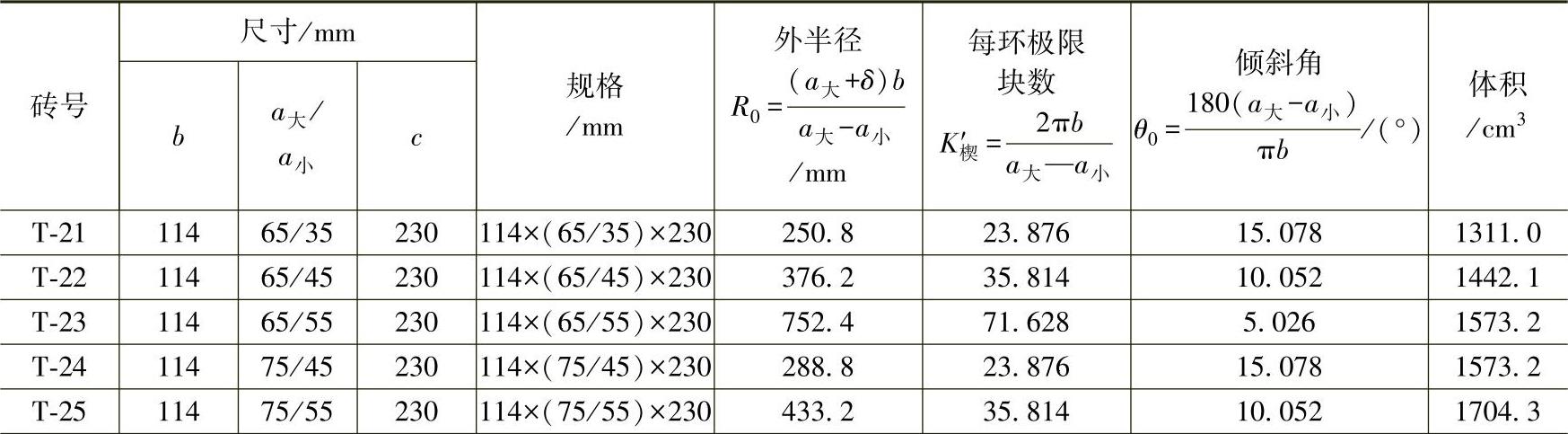

表6-75 侧厚楔形砖

（续）

注：外半径R₀计算式中，砖缝厚度δ取1mm。

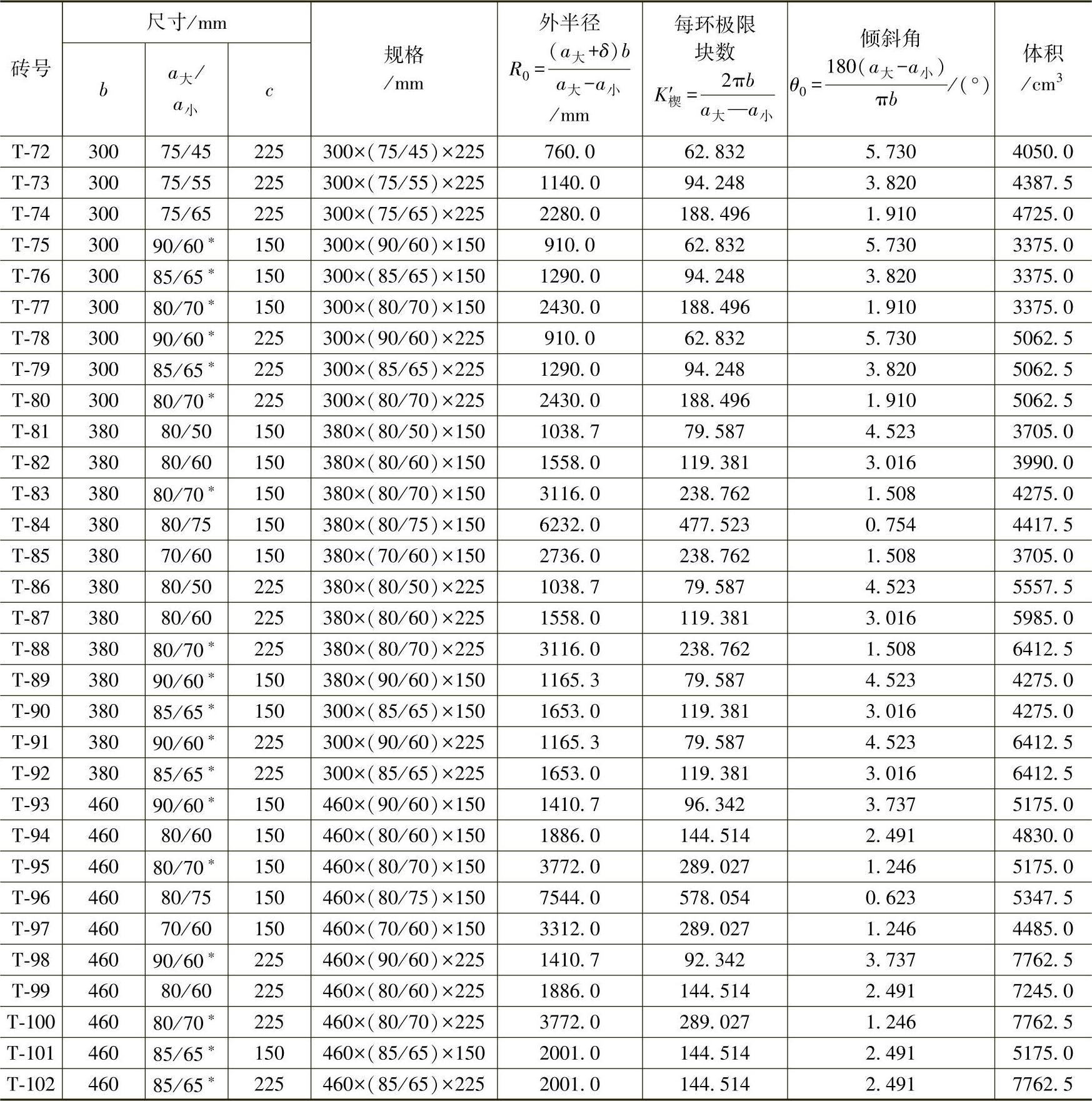

表6-76 竖厚楔形砖

（续）

注：1.∗为等中间尺寸。

2.外半径R₀计算式中，对于不大于345mm长的砖而言，砖缝厚度δ取1mm；对于不大于380mm长的砖而言，砖缝厚度δ取2mm。

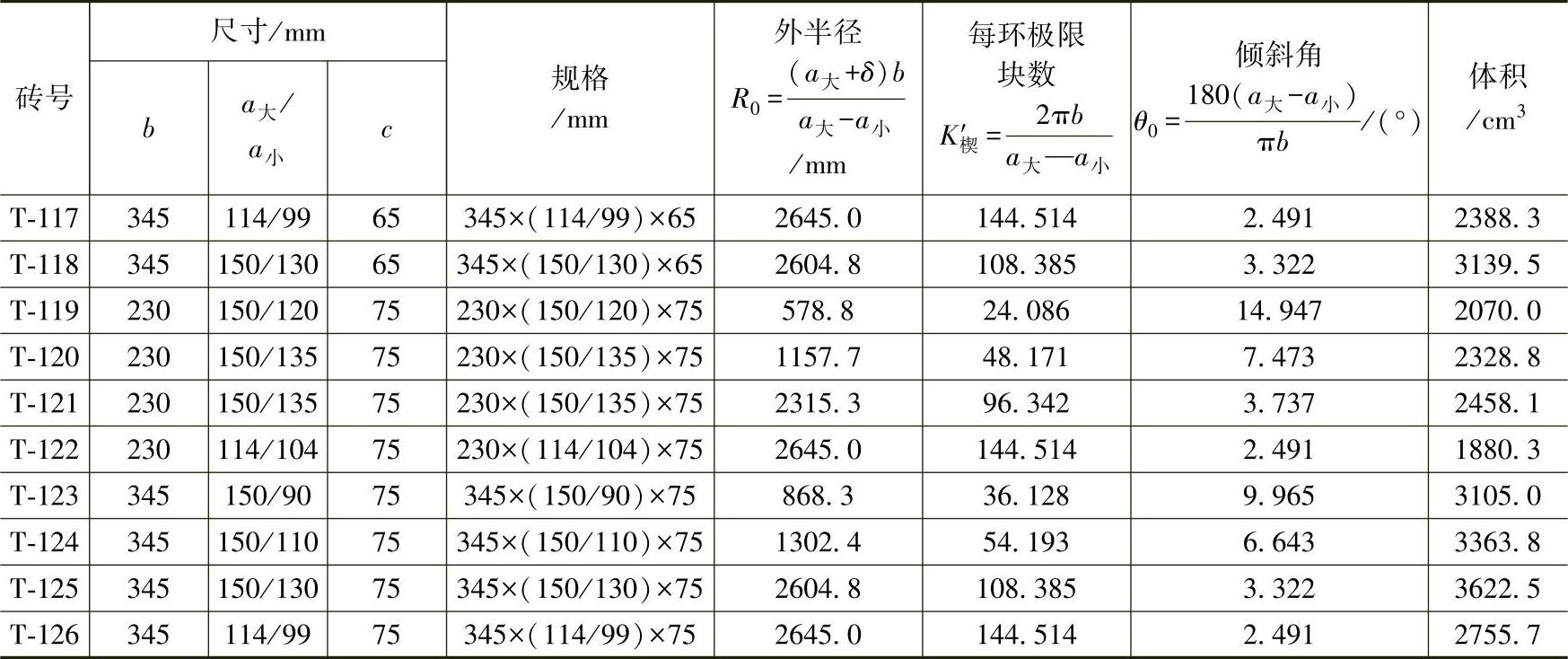

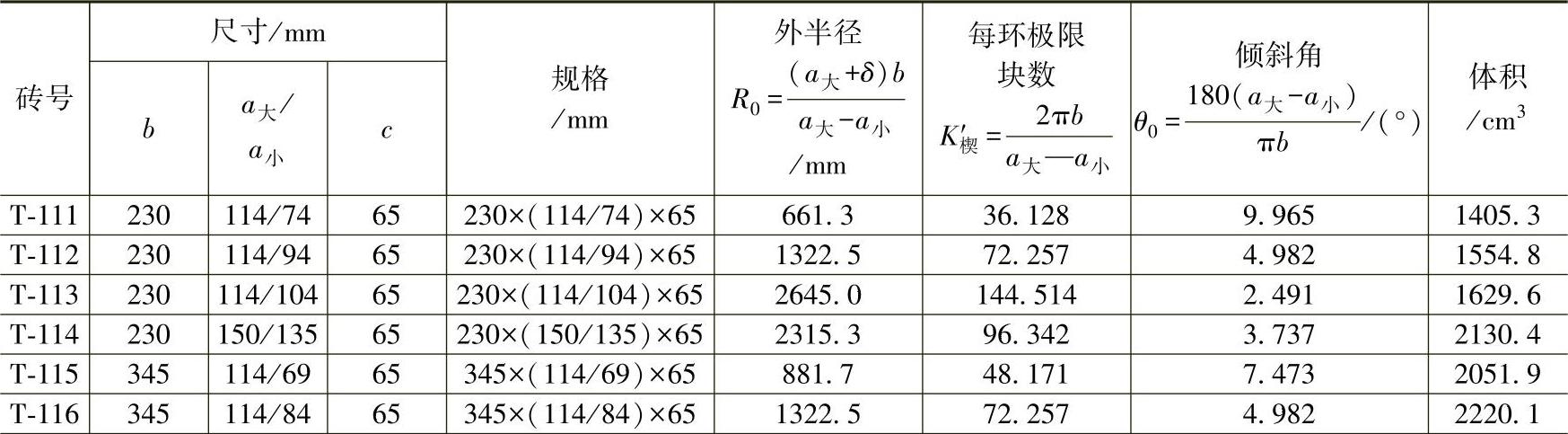

表6-77 竖宽楔形砖

（续）

注：外半径R₀计算式中，对于不大于345mm长的砖，砖缝厚度δ取1mm，对于不小于380mm长的砖，砖缝厚度δ取2mm。

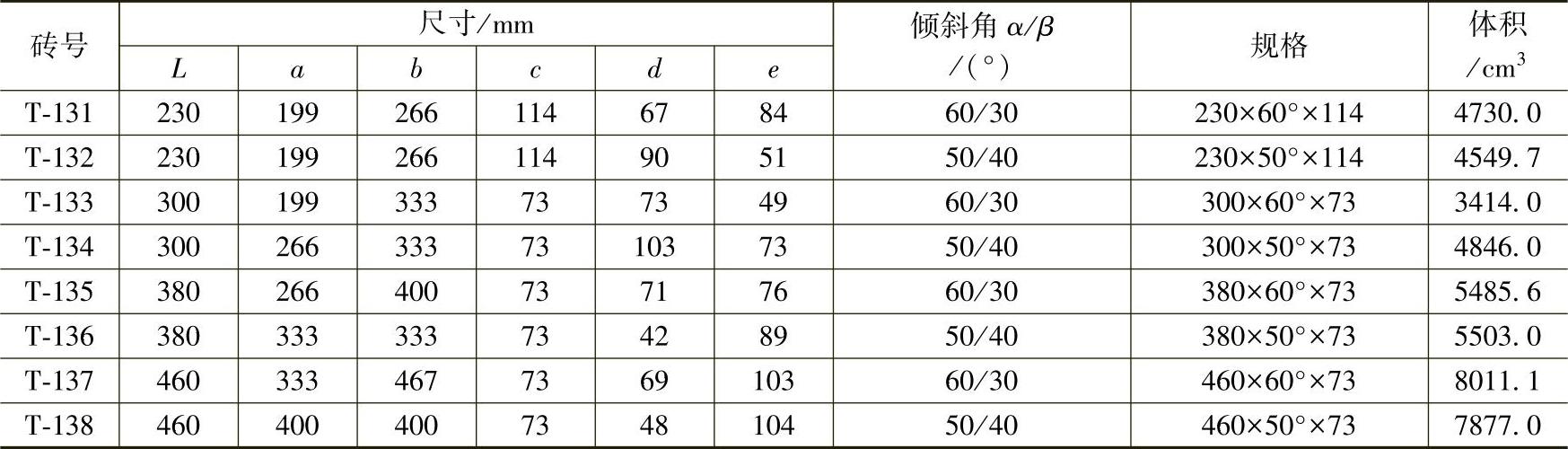

表6-78 拱脚砖

注：斜面长L尺寸为参考尺寸。

（2）浇包用黏土质衬砖形状尺寸浇包与盛钢桶用黏土质衬砖形状尺寸见表6-79、表6-80、表6-81。

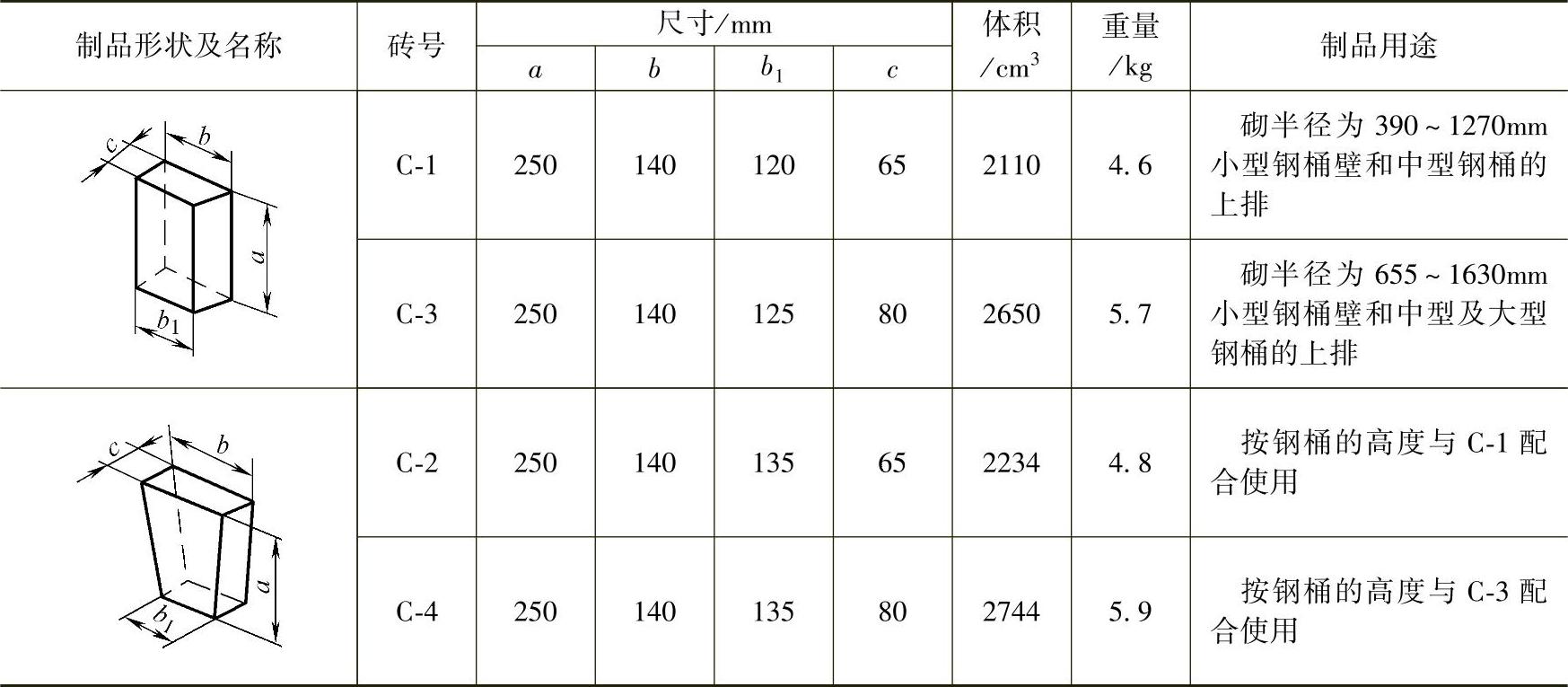

表6-79 黏土质衬砖

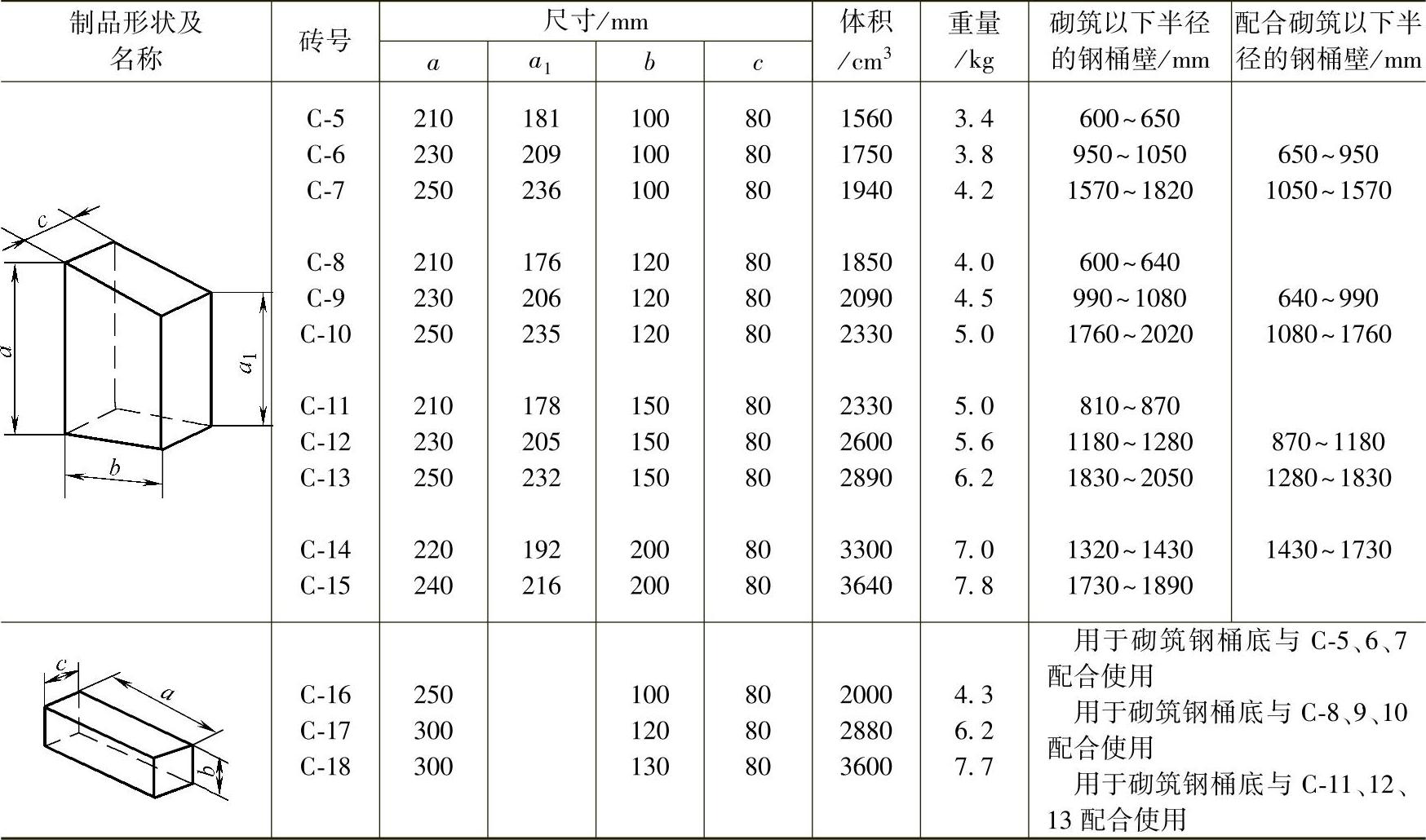

表6-80 黏土质衬砖

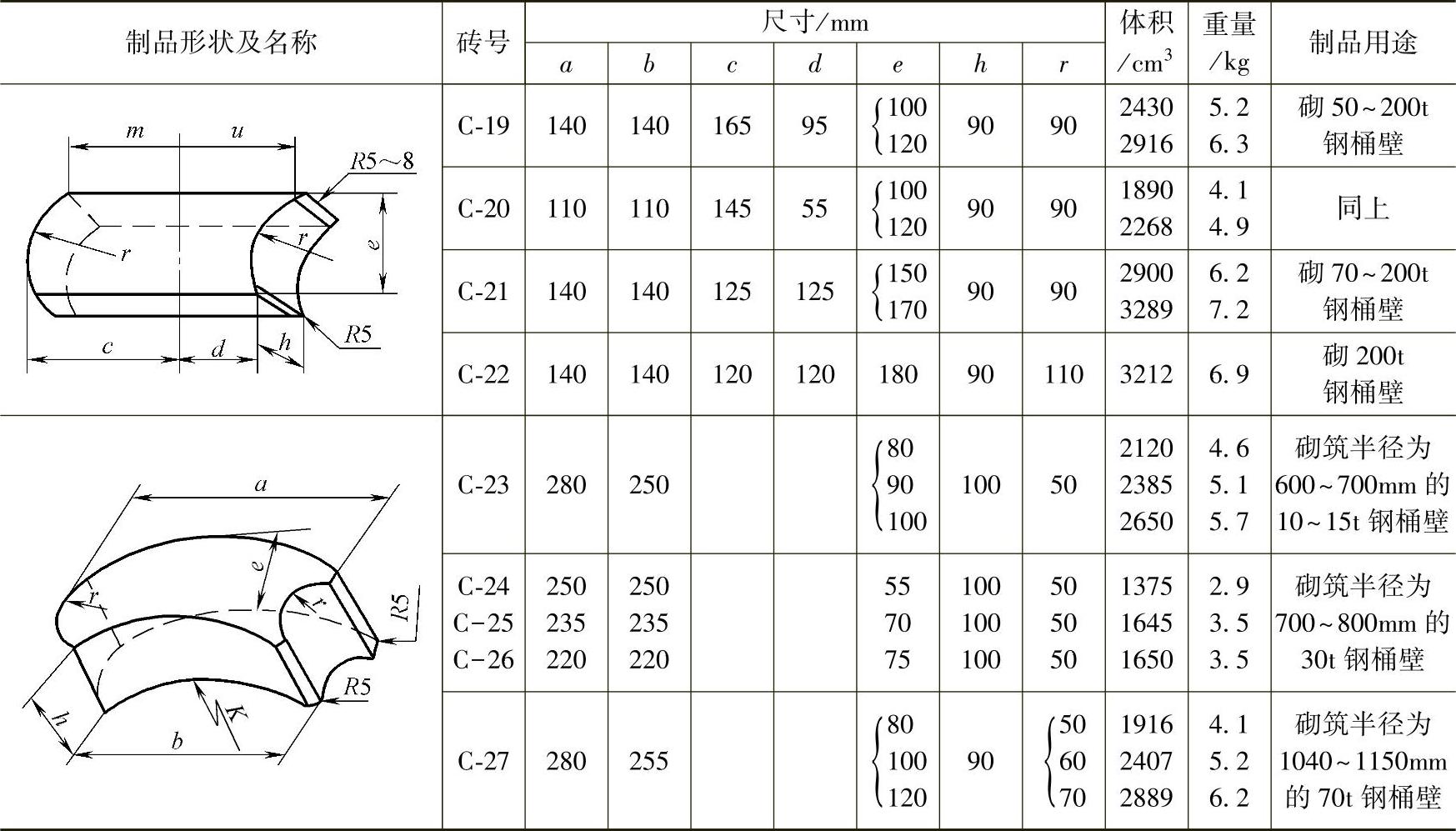

表6-81 试用的万能弧形砖形状尺寸

注：1.本标准以外的砖型，其技术条件由供需双方协议确定。

2.根据需方需要，可订制R为700～1200mm每隔50mm为一挡的万能弧形衬砖（C-23至C-27）

5.浇包筑造用耐火砖形状尺寸

浇包与盛钢桶内筑造用耐火砖形状尺寸是通用的，见冶金行业标准YB/T5113—1993。

6.浇包脱硫用透气砖和座砖（表6-82）

浇包与精炼钢包用透气砖和座砖见冶金行业标准YB/T4118—2003。

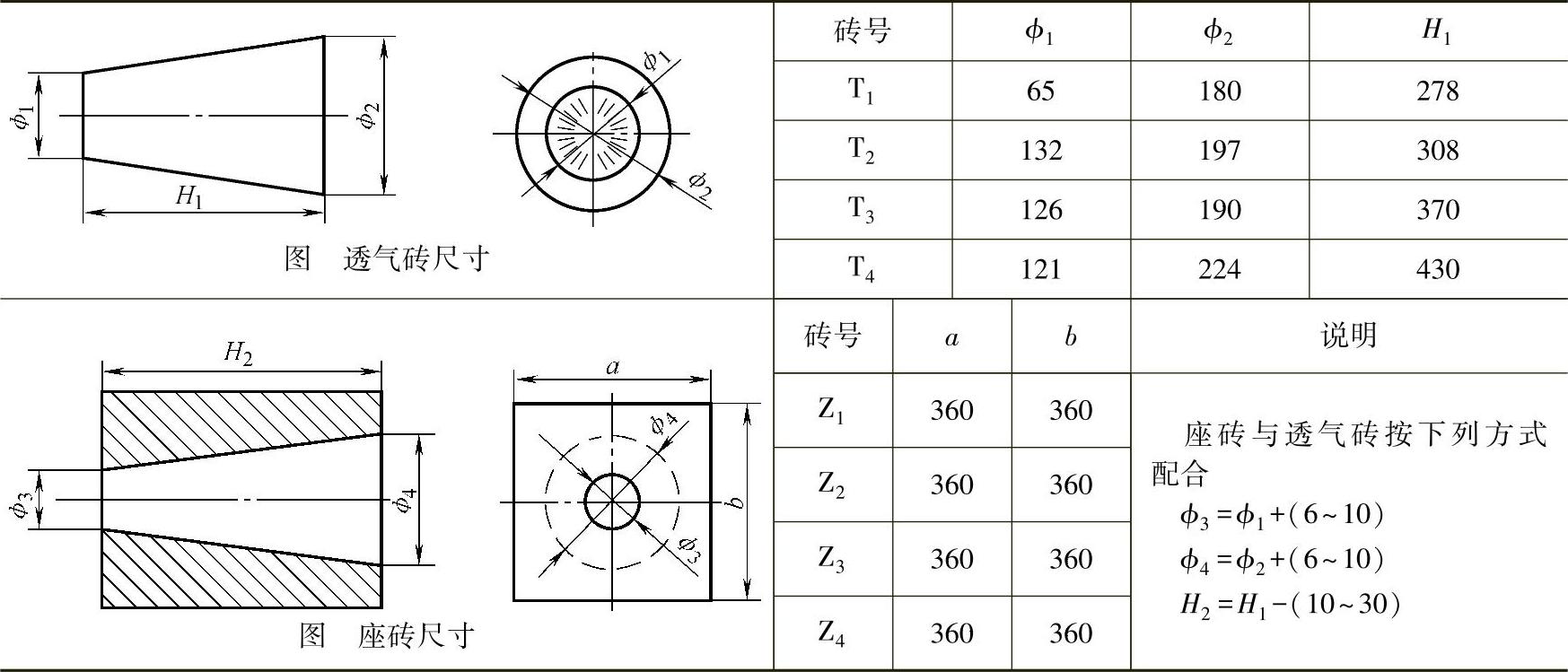

表6-82 推荐的透气砖砖形尺寸（YB/T4118—2003）
