耐火材料的分类解析

2023-06-24 理论教育版权反馈

【摘要】：耐火材料按其主成分的化学性质分三类，见表6-61。表6-61 按耐火材料的化学性质分类3.按耐火材料的化学矿物组成分类耐火材料的矿物一般由主晶相和基质相组成。表6-62为不定形耐火材料类别代号。表6-63 不定形耐火材料类别代号①隔热不定形耐火材料，应在代号前加字母“Ge”。

1.按耐火材料外观分类

1）耐火砖：包括烧结砖、不烧砖、熔铸砖、隔热轻质砖等。

2）耐火纤维：包括耐火纤维棉、毡、毯、块、带、纸等。

3）不定形耐火材料：包括耐火浇注料、捣打料、可塑料、压入料、喷涂料、涂抹料、耐火泥浆等。

2.按耐火材料化学性质分类

耐火材料的化学成分是耐火制品的最基本特征之一，有主、副成分之分。主成分是基本成分，其他部分称为副成分。为了提高制品某方面性能而有意添加的副成分称为添加成分，无意或不得已带入的无益或有害成分称为杂质成分。

耐火材料按其主成分的化学性质分三类，见表6-61。

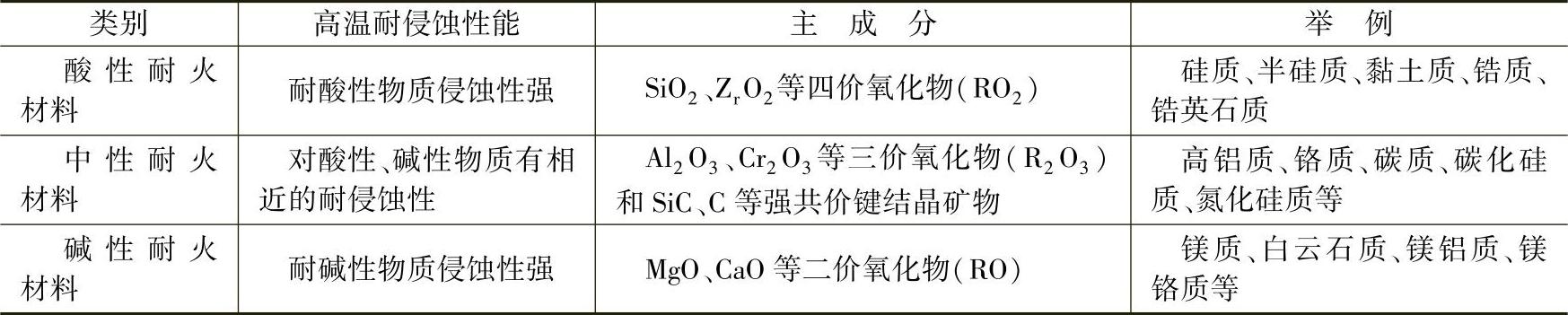

表6-61 按耐火材料的化学性质分类

3.按耐火材料的化学矿物组成分类

耐火材料的矿物一般由主晶相和基质相组成。主晶相是熔点较高的矿物，耐火制品结构的主体。主晶相的性质、数量及结合状态直接决定着制品的性能。主晶相之间填充的结晶矿物或玻璃相为基质相，其数量不大，但成分结构复杂，作用明显，往往对制品的某些性质有着决定性的影响。按耐火材料的化学矿物组成分类见表6-62。

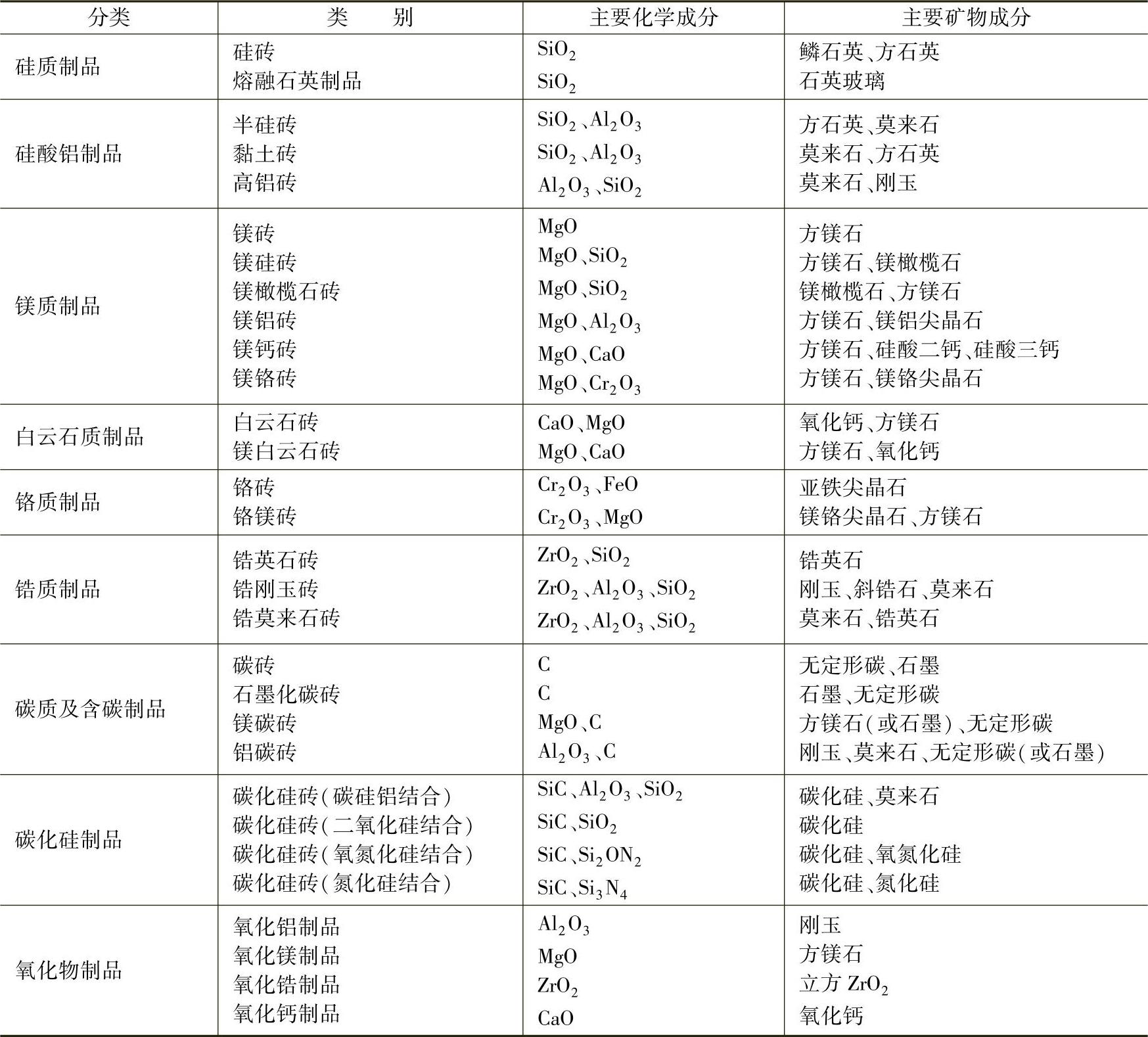

表6-62 按耐火材料化学矿物组成分类

4.其他分类方法

1）按制品工艺分类：泥浆浇注成形制品、可塑成形制品、半干压成形制品、捣打成形制品、熔铸制品、烧结制品、不烧制品、天然岩石加工制品。

2）按耐火材料耐火度分类：耐火度1580～1770℃的为普通耐火制品，相当于SiO₂-Al₂O₃二元系中Al₂O₃1含量为5%～45%（质量分数）耐火制品，组成原料的主要矿物是高岭石；耐火度1770～2000℃的为高级耐火制品，如高铝砖、莫来石砖、普通镁质制品、镁铝砖、普通镁铬砖、橄榄石砖；耐火度高于2000℃的为特级耐火制品，如纯氧化物制品、熔铸制品、高纯直接结合镁铬砖、尖晶石砖、非氧化物制品等。

3）按制品气孔率分类：显气孔率低于3%的特致密制品，显气孔率为3%～10%的高致密制品，显气孔率为10%～16%的致密制品，显气孔率为16%～20%的烧结制品，显气孔率为20%～30%的普通制品，显气孔率为45%～85%的轻质制品，显气孔率高于85%的超级轻质制品。

5.不定形耐火材料分类

不定形耐火材料分类方法按现行国家标准GB/T4513.1—2015中的规定执行。可分为一级分类和二级分类两种方法，一级分类为必须采用的分类，二级分类为可选择的分类方法。表6-62为不定形耐火材料类别代号。

1）表6-63为一级分类。一级分类代号采用汉语拼音字母表示。主要内容包括：

①不定形耐火材料分致密材料和隔热材料两大类，隔热材料的真气孔率不低于45%，以字母“Ge”表示。

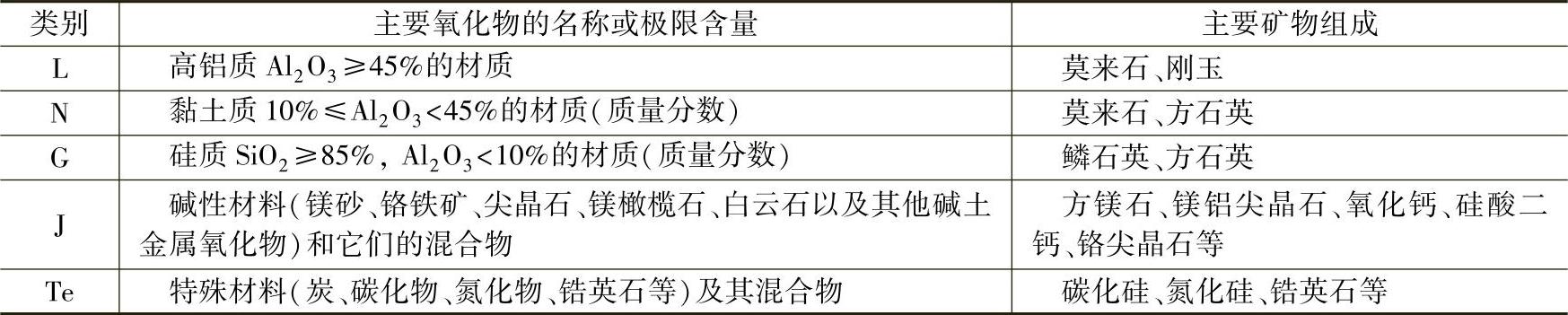

②按整个混合料的主要化学成分（矿物组成）和（或）骨料性质分类（例如：刚玉、合成莫来石、碳化物、镁砂等）（表6-64）。

2）二级分类内容主要包括：

①整个混合料的主要化学成分含量，以主要化学成分的元素符号及成分含量（取两位数字）表示。

②最高使用温度：可长期使用的最高工作温度。

③烘干强度：110℃烘干的耐压强度。

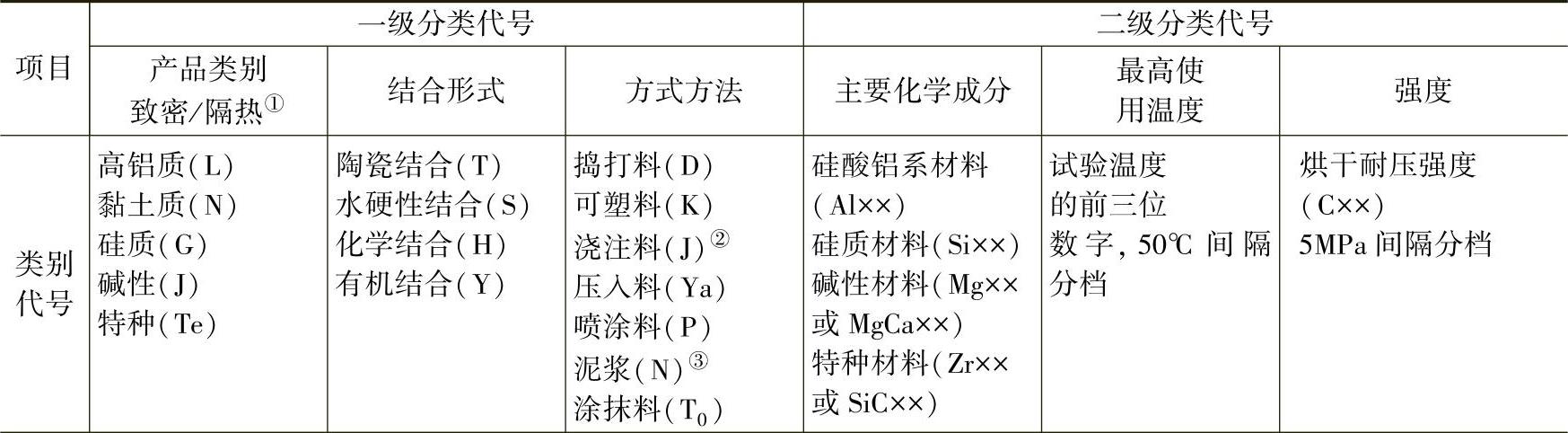

表6-63 不定形耐火材料类别代号
