首页理论教育铝硅耐热球墨铸铁：材料介绍

铝硅耐热球墨铸铁：材料介绍

2023-06-24 理论教育版权反馈

【摘要】：铝硅耐热球墨铸铁主要用于电炉炉篦、炉条等耐热铸件。表5-35 铝硅耐热球墨铸铁典型牌号QTSi-Al化学成分要求熔炼控制要点1）原铁液化学成分。3）生产铝硅球墨铸铁时，金属料应配入废钢，对稳定含硅量和防止石墨偏析有利。球化剂QRMg7HXt2，加入量0.6%～1.2%，处理工艺与一般球墨铸铁相同。如出铁温度＜1460℃，应将铝预先熔化，倒入包内，然后将处理好的球墨铸铁铁液冲入铝液中，搅拌、扒渣和盖好草灰浇注。

铝硅耐热球墨铸铁主要用于电炉炉篦、炉条等耐热铸件。典型牌号QTSi-Al熔炼，其化学成分要求见表5-35。

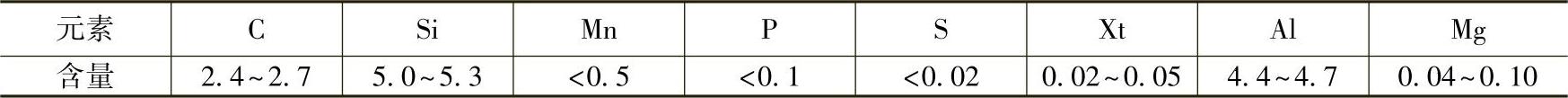

表5-35 铝硅耐热球墨铸铁典型牌号QTSi-Al化学成分要求（质量分数，%）

熔炼控制要点

1）原铁液化学成分（质量分数，%）。C：3.2～3.8，Si：3.5～4.3，Mn：0.5，P＜0.10，S＜0.08。

2）炉料组成（质量分数，%）。生铁：30～50；废钢：30～40；回炉料：10～30；FeSi75：3～5；FeMn78C2.0：0.5～0.8。

3）生产铝硅球墨铸铁时，金属料应配入废钢，对稳定含硅量和防止石墨偏析有利。

4）球化处理。球化剂QRMg7HXt2，加入量0.6%～1.2%，处理工艺与一般球墨铸铁相同。

5）用质量分数0.5%的XT20或FeSi75作为孕育剂，球化处理后进行孕育处理，可采用大块浮硅孕育。

6）出铁1/3后，加入净化剂对铁液进行净化处理。

7）球化和孕育处理完毕，将铝块加入铁液中并充分搅拌、扒渣、盖草灰后进行浇注。如出铁温度＜1460℃，应将铝预先熔化，倒入包内，然后将处理好的球墨铸铁铁液冲入铝液中，搅拌、扒渣和盖好草灰浇注。

8）炉前用三角试片或圆棒检查，其断口晶粒细密，颜色比一般球墨铸铁白，呈暗银白色即为合格。

9）铝硅耐热铸铁为脆性材料，收缩应力大，冷裂倾向严重，应注意工艺设计。

10）浇注后数分钟即应松动砂箱，防止热裂。待铸件冷至室温后方可打箱取出铸件。
