首页理论教育稀土磷钒钛耐磨铸铁的特性分析与应用

稀土磷钒钛耐磨铸铁的特性分析与应用

2023-06-24 理论教育版权反馈

【摘要】：表5-30 稀土磷钒钛耐磨铸铁MTRPVTi20牌号化学成分要求 2.熔炼控制要点1）炉料组成。钒钛生铁：100；Si452.7～3.0；FeP21.6～1.8；Mn3 1.6～1.8。用列表表示如下：2）钒钛生铁中元素烧损率：V15%～20%，Ti40%～50%。3）炉前用稀土硅铁合金195023进行孕育处理。4）加入100%钒钛生铁时，块度大，注意采用预热送风、大风量和适当增加焦耗等措施，保证较高的出铁温度。

1.稀土磷钒钛耐磨铸铁主要用于机床导轨耐磨铸件，如床身、工作台等。典型牌号MTRPVTi20熔炼，其化学成分要求见表5-30。

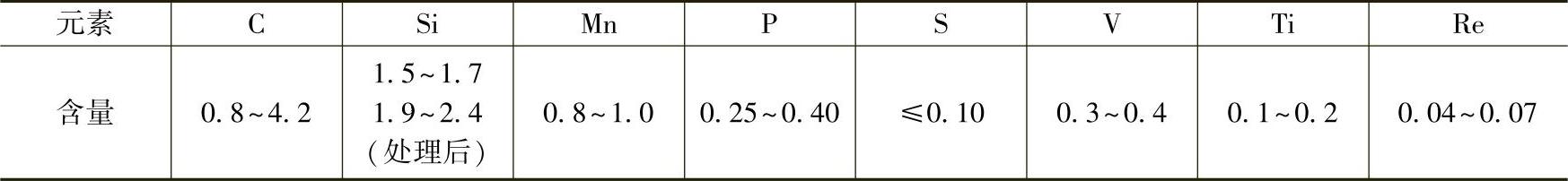

表5-30 稀土磷钒钛耐磨铸铁MTRPVTi20牌号化学成分要求（质量分数，%）

2.熔炼控制要点

1）炉料组成（质量分数，%）。钒钛生铁：100；Si452.7～3.0；FeP21.6～1.8；Mn3 1.6～1.8。

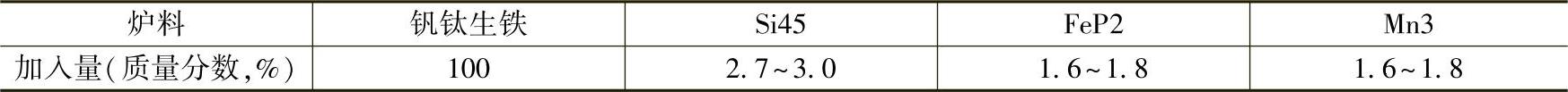

用列表表示如下：

2）钒钛生铁中元素烧损率（质量分数）：V15%～20%，Ti40%～50%。

3）炉前用稀土硅铁合金195023（见表6-10）进行孕育处理。

4）加入100%钒钛生铁时，块度大，注意采用预热送风、大风量和适当增加焦耗等措施，保证较高的出铁温度。控制炉气燃烧比＜70%，使熔炼处于弱氧化性气氛下进行。

5）出铁至1/3～1/2时将磷铁投入浇包内，搅拌均匀，满包后静置几分钟，扒净浮渣，加覆盖剂。

6）出铁1/3铁液量后，加入净化剂对铁液进行净化处理。

7）磷、钛都有减少白口的倾向，同时都有提高硬度的作用，在保证得到同样硬度的前提下，炉前三角试片有时有1～2mm白口，多数情况下无白口、无缩松，但中间有明显的网络状组织，断口呈灰黑色，晶粒较细。
